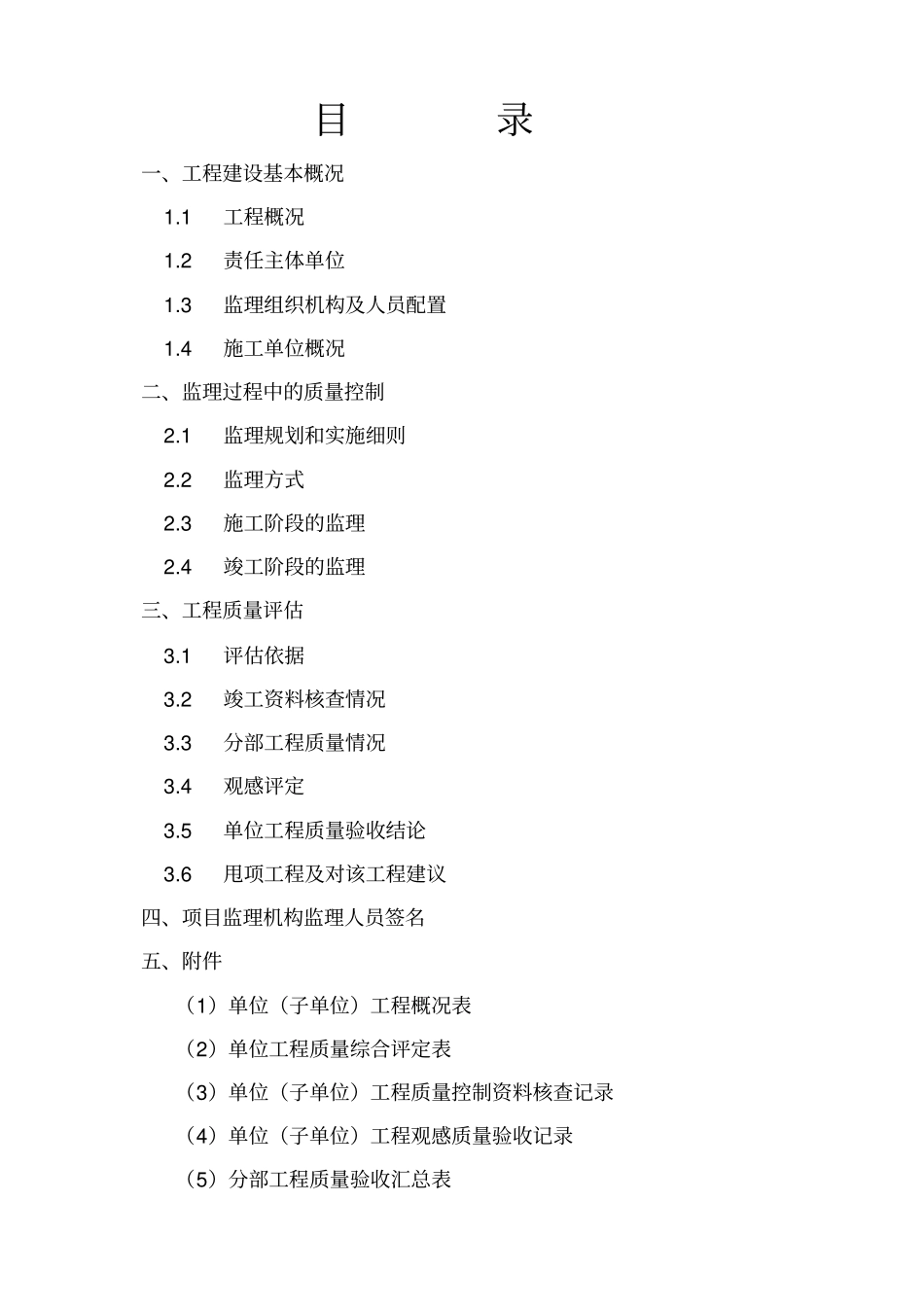

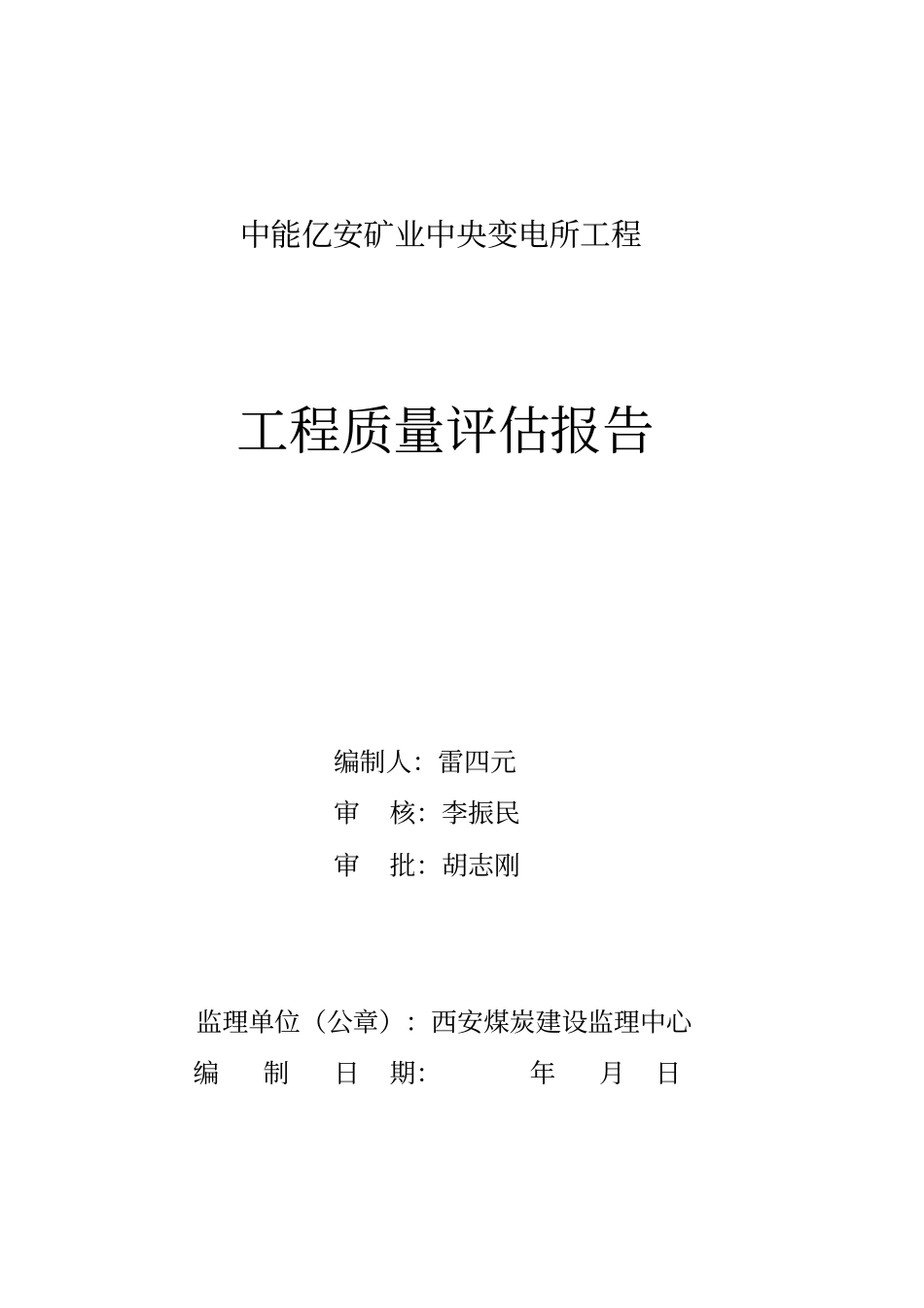

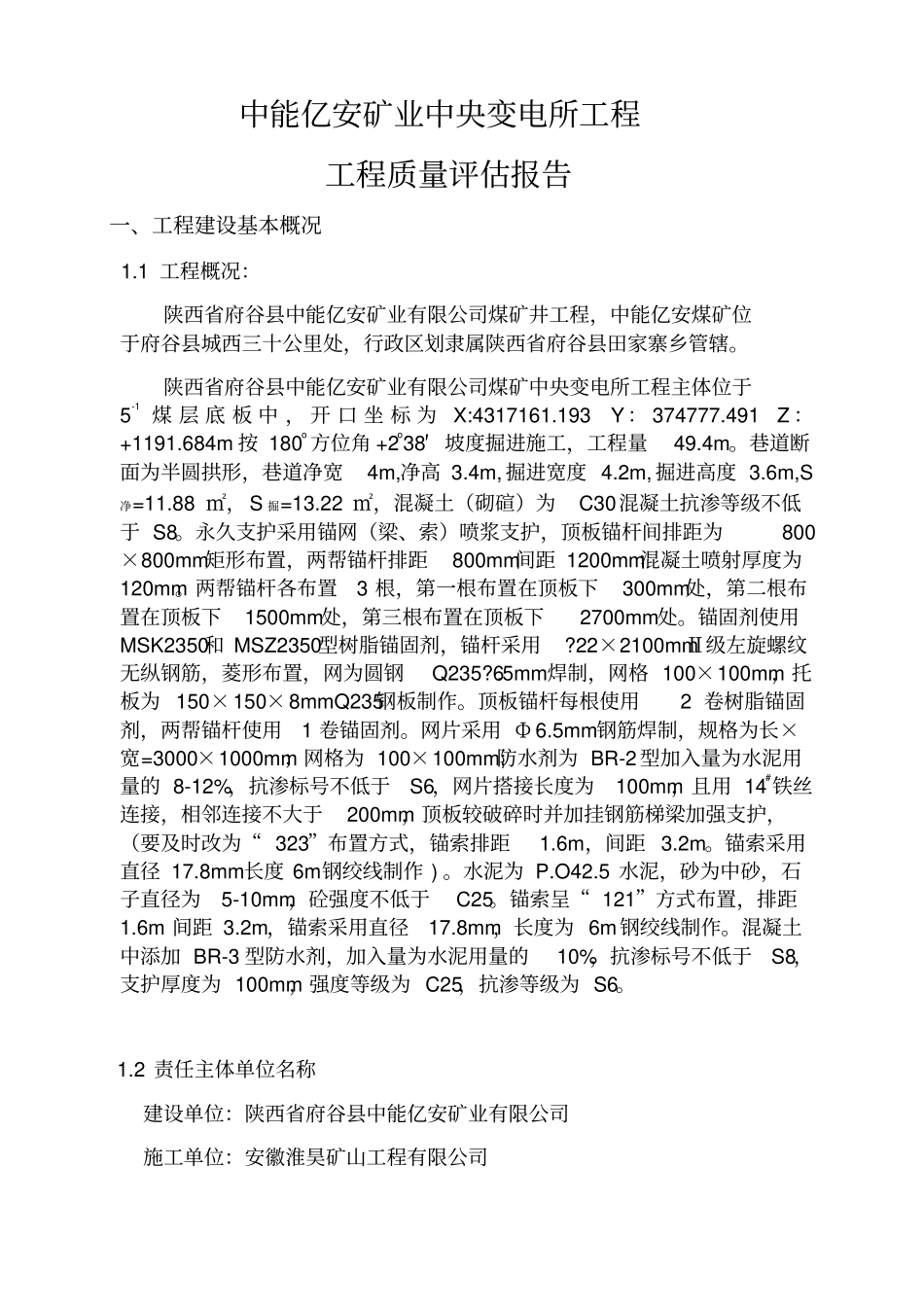

中能亿安矿业中央变电所工程工程质量评估报告编制人：雷四元审核：李振民审批：胡志刚监理单位（公章）：西安煤炭建设监理中心编制日期：年月日目录一、工程建设基本概况1.1工程概况1.2责任主体单位1.3监理组织机构及人员配置1.4施工单位概况二、监理过程中的质量控制2.1监理规划和实施细则2.2监理方式2.3施工阶段的监理2.4竣工阶段的监理三、工程质量评估3.1评估依据3.2竣工资料核查情况3.3分部工程质量情况3.4观感评定3.5单位工程质量验收结论3.6甩项工程及对该工程建议四、项目监理机构监理人员签名五、附件（1）单位（子单位）工程概况表（2）单位工程质量综合评定表（3）单位（子单位）工程质量控制资料核查记录（4）单位（子单位）工程观感质量验收记录（5）分部工程质量验收汇总表中能亿安矿业中央变电所工程工程质量评估报告一、工程建设基本概况1.1工程概况：陕西省府谷县中能亿安矿业有限公司煤矿井工程，中能亿安煤矿位于府谷县城西三十公里处，行政区划隶属陕西省府谷县田家寨乡管辖。陕西省府谷县中能亿安矿业有限公司煤矿中央变电所工程主体位于5-1煤层底板中，开口坐标为X:4317161.193Y：374777.491Z：+1191.684m按180o方位角+2o38′坡度掘进施工，工程量49.4m。巷道断面为半圆拱形，巷道净宽4m,净高3.4m,掘进宽度4.2m,掘进高度3.6m,S净=11.88㎡，S掘=13.22㎡，混凝土（砌碹）为C30混凝土抗渗等级不低于S8。永久支护采用锚网（梁、索）喷浆支护，顶板锚杆间排距为800×800mm矩形布置，两帮锚杆排距800mm间距1200mm混凝土喷射厚度为120mm。两帮锚杆各布置3根，第一根布置在顶板下300mm处，第二根布置在顶板下1500mm处，第三根布置在顶板下2700mm处。锚固剂使用MSK2350和MSZ2350型树脂锚固剂，锚杆采用?22×2100mmⅡ级左旋螺纹无纵钢筋，菱形布置，网为圆钢Q235?6.5mm焊制，网格100×100mm，托板为150×150×8mmQ235钢板制作。顶板锚杆每根使用2卷树脂锚固剂，两帮锚杆使用1卷锚固剂。网片采用Ф6.5mm钢筋焊制，规格为长×宽=3000×1000mm；网格为100×100mm;防水剂为BR-2型加入量为水泥用量的8-12%，抗渗标号不低于S6，网片搭接长度为100mm，且用14#铁丝连接，相邻连接不大于200mm，顶板较破碎时并加挂钢筋梯梁加强支护，（要及时改为“323”布置方式，锚索排距1.6m，间距3.2m。锚索采用直径17.8mm长度6m钢绞线制作)。水泥为P.O42.5水泥，砂为中砂，石子直径为5-10mm，砼强度不低于C25。锚索呈“121”方式布置，排距1.6m间距3.2m，锚索采用直径17.8mm，长度为6m钢绞线制作。混凝土中添加BR-3型防水剂，加入量为水泥用量的10%，抗渗标号不低于S8，支护厚度为100mm，强度等级为C25，抗渗等级为S6。1.2责任主体单位名称建设单位：陕西省府谷县中能亿安矿业有限公司施工单位：安徽淮昊矿山工程有限公司勘察单位：陕西省榆林市荣岩地质勘探有限公司设计单位：中煤西安设计工程有限责任公司监理单位：西安煤炭建设监理中心检测机构：陕西煤炭建设工程质量监督中心站韩城分站1.3监理组织机构及人员配置1.3.1监理组织机构西安煤炭建设监理中心项目总监理工程师1.3.2监理部人员组成总监理工程师：李振民矿建组：李建民、李保善、郗志龙安装组：李洪土建组：刘运来、李正1.3.3监理单位概况西安煤炭建设监理中心成立于1991年元月，是具有独立法人资格的国有事业单位，是承担工程监理咨询的专业机构。1994年经建设部核定为全国首批甲级监理单位，1995年经国家纪委核定为甲级咨询单位。具有房屋建筑和矿山工程甲级、公路、铁路、地质勘查、工业与西安煤炭建设监理中心项目总监理工程师安装组矿建组土建组民用建筑、电力工程、环保工程、水利、水保工程、市政及公共配套设施、设备安装等。中心现有员工212人，其中高级技术职称65人，中级技术职称125人，建设部注册监理工程师23人，煤炭行业注册监理工程师108人，交通部注册监理工程师13人，陕西省注册监理工程师59人。装备精良，检测手段齐全，配备有全站仪等各种测量、检测设备和工器具，完全能满足各种建设工程监理工作需要。中心各部门和各项目监理部工作均实行计算机辅助管理，机关办公和现场管理全部实现自动化。中心已通过IS...
