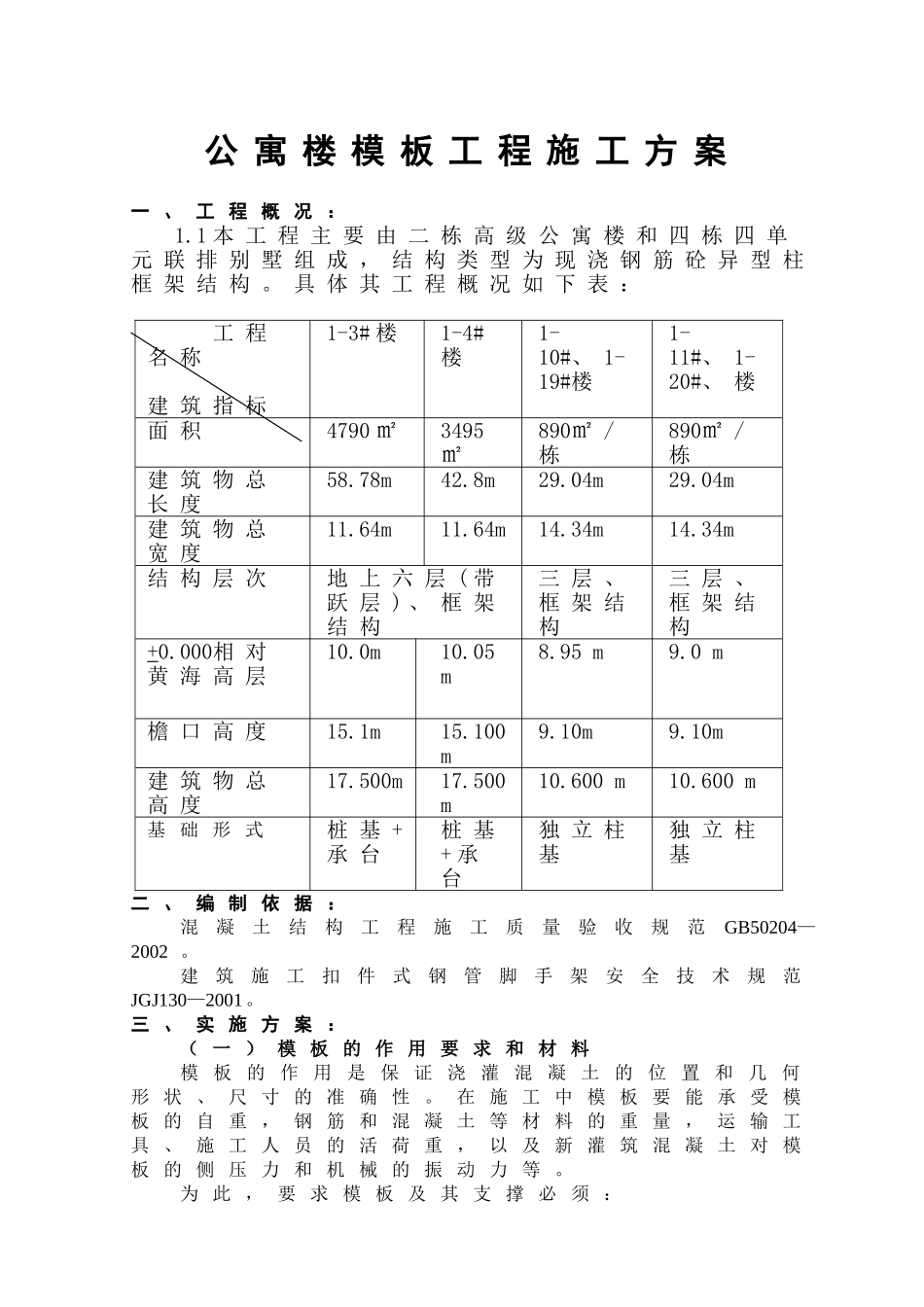

公寓楼模板工程施工方案一、工程概况：1.1本工程主要由二栋高级公寓楼和四栋四单元联排别墅组成，结构类型为现浇钢筋砼异型柱框架结构。具体其工程概况如下表：工程名称建筑指标1-3#楼1-4#楼1-10#、1-19#楼1-11#、1-20#、楼面积4790㎡3495㎡890㎡/栋890㎡/栋建筑物总长度58.78m42.8m29.04m29.04m建筑物总宽度11.64m11.64m14.34m14.34m结构层次地上六层(带跃层)、框架结构三层、框架结构三层、框架结构+0.000相对黄海高层10.0m10.05m8.95m9.0m檐口高度15.1m15.100m9.10m9.10m建筑物总高度17.500m17.500m10.600m10.600m基础形式桩基+承台桩基+承台独立柱基独立柱基二、编制依据：混凝土结构工程施工质量验收规范GB50204—2002。建筑施工扣件式钢管脚手架安全技术规范JGJ130—2001。三、实施方案：（一）模板的作用要求和材料模板的作用是保证浇灌混凝土的位置和几何形状、尺寸的准确性。在施工中模板要能承受模板的自重，钢筋和混凝土等材料的重量，运输工具、施工人员的活荷重，以及新灌筑混凝土对模板的侧压力和机械的振动力等。为此，要求模板及其支撑必须：1）保证结构和构件各部分形状尺寸和相互间位置的正确性；2）具有足够的强度、刚度的稳定性；3）构造简单，便于钢筋绑扎、混凝土灌筑；4）模板接缝要严密，不得漏浆；5）要选材合理，用料经济。（二）模板材料、形式1、本工程选用木模，用20厚胶合板加4×6cm木档组合而成，支模材料采用6×8cm木方档，φ48钢管，钢管扣件，8—14#铁丝，1—3寸圆钉等组成。2、采用拼合式模板按照混凝土构件的形状和尺寸，用20厚胶合板做底模、侧模，小木方做木档。6×8cm木档和钢管架支撑，制成各种类型的混凝土构件。如基础、柱、梁、板等。组成这种模板的基本元件是20厚胶合板和小木档。小木档尺寸一般为40×60mm。木档的间距取决于混凝土对模板的侧压力的大小。拼制时，根据工程的要求。拼好的模板不宜过大、过重，多以两人能抬动为宜。本工程模板需要木材制作、装配及拆除过程中损耗较大，因此应尽量节约木材，提高模板周转率。拆模时要认真细心，及时回收并清理、保管好，以备再用。（三）模板的制作与安装1、模板配制的方法（1）按图纸尺寸直接配制模板，结构形体简单的构件，如基础、梁、柱、板、墙等构件模板的配制，可根据结构施工图直接按尺寸列出模板规格和数量进行配制。模板，横档及楞木的断面和间距，以及支撑系统的配置，都可按一般规定或查表选用。（2）按计算方法配制模板形体复杂的结构构件，用放大样的方法配制模板虽然准确，但比较麻烦，还需要一定的地场地。（3）结构表面展开法配制模板2、模板配制的要求（1）木模板应将拼缝处刨平刨直，模板的木档也要刨直。以使模板拼缝严密，不易漏浆。（2）钉子的长度应为木模板厚度的1.5～2倍。配制好的模板应在反面写明编号与规格，分别堆放保管，以免安装时搞错。3、模板的受力情况和设计计算（1）模板的受力情况了解和掌握模板在施工过程中各部位的受力情况，对模板的施工和使用是很有好处的。模板的底模承受竖向荷载，侧模承受水平荷载。模板、定型模板、横档、搁栅等都是受弯的构件。支撑、立柱都是承受压力的构件。（2）设计计算①荷载模板、支架按下列荷载进行计算或验算：1）模板及支架自重可按图纸或实物计算确定。计算时，本材自重为：针叶材约6000N/m3；阔叶材约8000N/m3。肋形楼板及无梁楼板的模板自重参考表1。楼板模板自重（N/m2；）表1模板构件木模板平板的模板及小楞300楼板模板（包括梁模板）500楼板模板及支架7502）新浇筑的混凝土重量普通混凝土为25000N/m3，其他混凝土根据实际湿容重确定。3）钢筋重量根据设计图纸确定。一般梁板结构每一立方米钢筋混凝土的钢筋重量为：楼板1000N；梁1500N。4）施工人员、浇筑设备及混凝土堆集料的重量。计算模板及直接支承模板的小楞时，均布活荷载2500N/m2；另应以集中荷载2500N进行验算，取二者中较大的弯矩值；计算直接支承小楞的构件时，均布活荷载为1500N/m2；计算支架立柱及其他支承结构构件时，均布活荷载力1000N/m2。5）振捣混凝土时产生的荷载（作用范围为有效压头高度之内）对水平面模板为2000N/m2。对垂直面模板...
