雷达探测介绍课件VIP免费

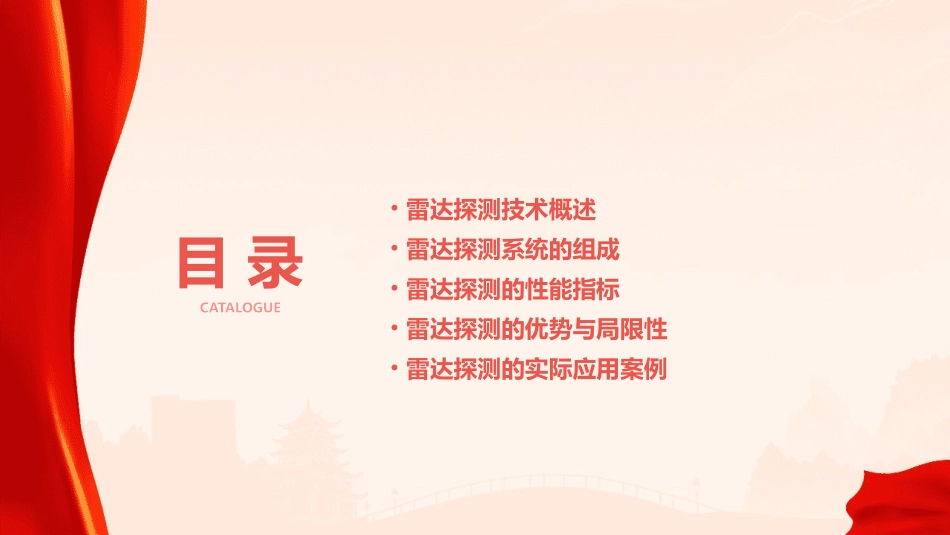

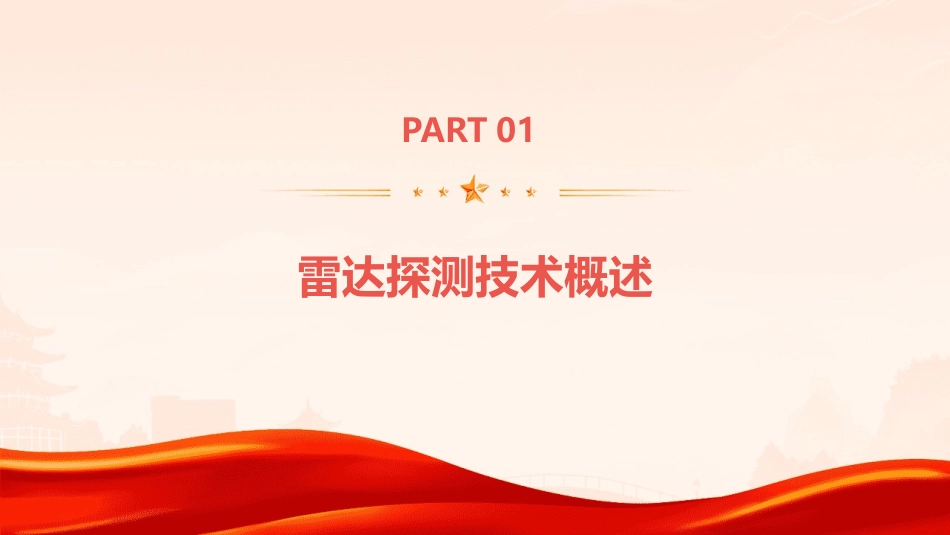

雷达探测介绍课件REPORTING2023WORKSUMMARY目录CATALOGUE•雷达探测技术概述•雷达探测系统的组成•雷达探测的性能指标•雷达探测的优势与局限性•雷达探测的实际应用案例PART01雷达探测技术概述雷达探测技术是一种利用电磁波探测目标并获取其位置、速度、形状等信息的无线电技术。雷达探测技术定义雷达通过向目标发射电磁波，然后接收并分析反射回来的回波信号，计算出目标的位置、速度、形状等信息。雷达探测技术原理雷达探测技术的定义和原理20世纪30年代，雷达技术开始发展，主要用于军事侦察和防御。随着电子技术的进步，雷达探测技术不断升级，具有更高的精度、速度和分辨率。雷达探测技术的发展历程现代雷达早期雷达雷达探测技术在军事领域中广泛应用于侦察、导航、火控、反导等。军事应用雷达探测技术在民用领域也广泛应用，如气象预报、航空交通管制、地形测绘、资源调查等。民用应用雷达探测技术的发展历程优点雷达探测技术具有高精度、远距离、全天候等特点，能够在复杂环境中进行目标探测和识别。缺点雷达探测技术也存在着一些限制和挑战，如电磁波传播的限制、干扰和噪声的影响等。雷达探测技术的发展历程PART02雷达探测系统的组成发射机发射机是雷达探测系统中的重要组成部分，负责产生高功率的电磁波信号。它通常包括振荡器、调制器和功率放大器等组件，用于将低功率的信号转换为高功率的电磁波信号，并通过天线发射出去。发射机的性能指标包括发射功率、频率稳定性和波形质量等，这些指标直接影响雷达的探测距离和精度。接收机是雷达探测系统中的另一个重要组成部分，负责接收和处理回传的电磁波信号。它通常包括天线、低噪声放大器、混频器、滤波器、解调器和信号处理器等组件，用于将回传的电磁波信号转换为可处理的信号。接收机的性能指标包括灵敏度、动态范围和抗干扰能力等，这些指标直接影响雷达的探测精度和可靠性。接收机它通常由多个辐射单元组成，可以定向发射和接收电磁波信号，从而实现定向探测和跟踪。天线的性能指标包括方向图、增益和波束宽度等，这些指标直接影响雷达的探测角度和精度。天线是雷达探测系统中的关键组成部分，负责发射和接收电磁波信号。天线显示器是雷达探测系统中用于显示探测结果的设备。它通常包括显示屏和相关控制部件，用于将处理后的信号转换为可视化的图像或数据，供操作人员分析和决策。显示器的性能指标包括分辨率、亮度和可视角度等，这些指标直接影响操作人员对探测结果的理解和判断。显示器电源是雷达探测系统中的能源提供部件，负责为整个系统提供稳定的能源供应。它通常包括电池或发电机等设备，用于提供稳定的直流或交流电源，以确保系统的正常工作和运行。电源的性能指标包括电压、电流和功率等，这些指标直接影响系统的稳定性和可靠性。电源PART03雷达探测的性能指标探测距离01雷达的探测距离是指雷达发射的电磁波在无障碍物的情况下能够达到的最远距离。这主要取决于雷达发射的功率、电磁波的波长、天线增益以及大气条件等因素。最大探测距离02雷达的最大探测距离是指雷达在理想条件下能够探测到的最远距离。在实际应用中，由于受到各种因素的影响，如地面曲率、地球曲率、大气衰减等，实际探测距离可能会小于最大探测距离。最小探测距离03雷达的最小探测距离是指雷达能够探测到的最小目标距离。这通常取决于雷达的分辨率和噪声水平。探测距离方位分辨率雷达的方位分辨率是指雷达在同一距离上能够区分出的两个不同方向目标的最小角度。这主要取决于雷达天线的主瓣宽度和信号处理技术。距离分辨率雷达的距离分辨率是指雷达在同一方向上能够区分出的两个不同距离目标的最小距离。这主要取决于雷达的脉冲宽度和信号处理技术。速度分辨率雷达的速度分辨率是指雷达在同一方向上能够区分出的两个不同速度目标的最小速度差值。这主要取决于雷达的脉冲重复频率和信号处理技术。分辨率雷达的测速范围是指雷达能够测量的目标速度的最大和最小值。这主要取决于雷达的信号处理技术和动态范围。测速范围雷达的测速精度是指雷达测量目标速度的准确度。这主要取决于雷达的信号处理技术和噪声水平。测速精度雷达通过多普勒效应...
