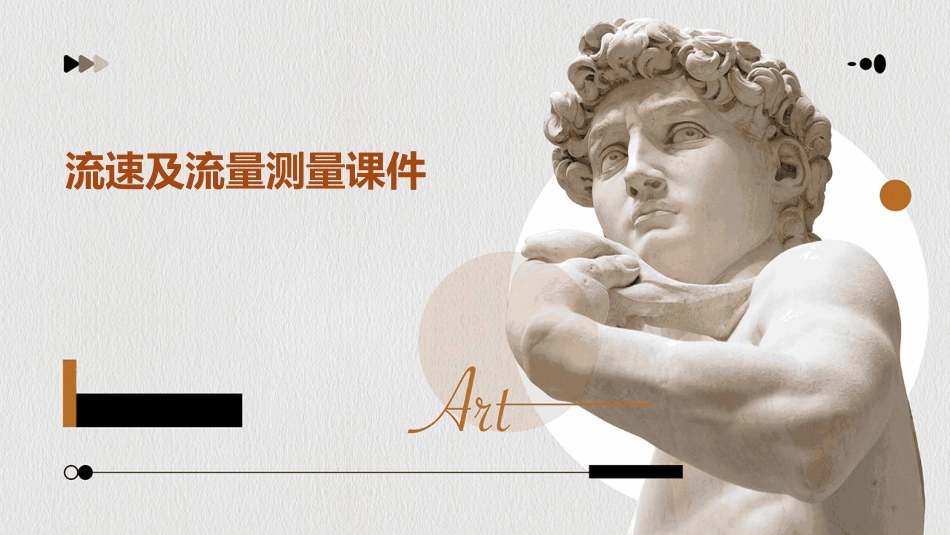

流速及流量测量课件VIP专享VIP免费

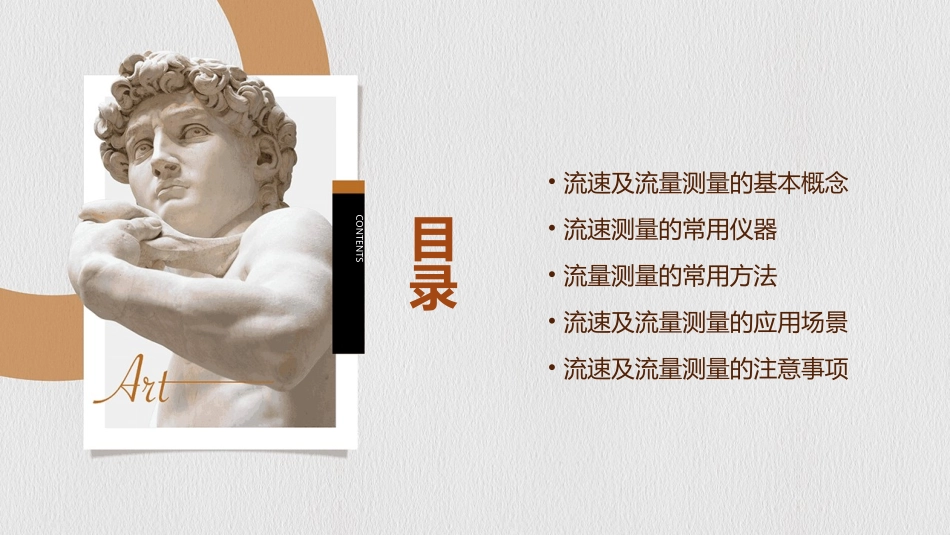

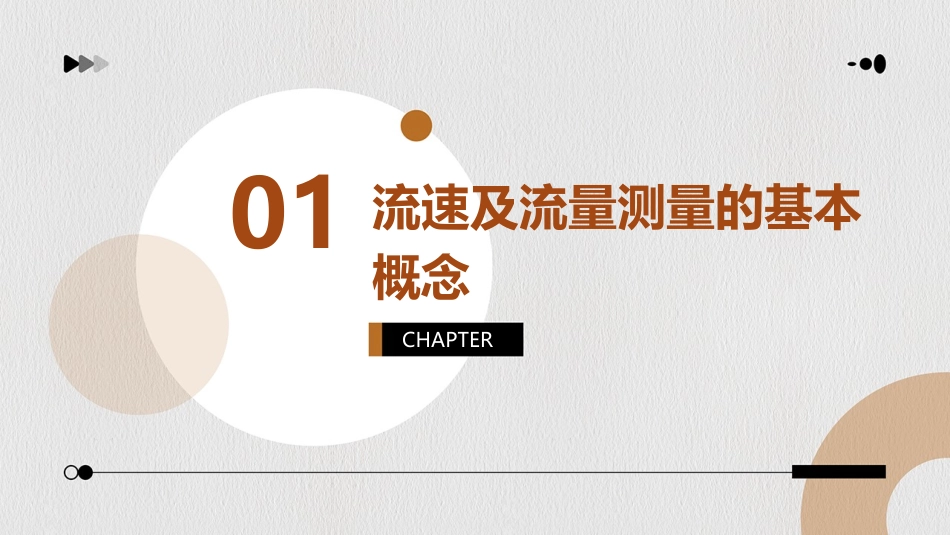

流速及流量测量课件目录CONTENTS•流速及流量测量的基本概念•流速测量的常用仪器•流量测量的常用方法•流速及流量测量的应用场景•流速及流量测量的注意事项01CHAPTER流速及流量测量的基本概念流速是指单位时间内流体在流动方向上所流过的距离，通常用符号“v”表示，单位为米/秒（m/s）。流速的定义皮托管是测量流体流速的常用工具，通过测量流体在管内的动压和静压差来计算流速。皮托管利用超声波在流体中的传播速度与流体流速有关的特点，通过测量超声波在流体中的传播速度来计算流速。超声波流速计利用流体流过热膜时产生的热量损失来测量流速，通过测量热膜的温度变化来计算流速。热线热膜流速计流速的定义及测量方法电磁流量计电磁流量计是一种利用电磁感应原理来测量导电液体流量的仪表，通过测量导体在磁场中运动时产生的感应电动势来计算流量。流量的定义流量是指单位时间内流体流过的总体积或总质量，通常用符号“Q”表示，单位为立方米/秒（m³/s）或吨/小时（t/h）。堰式流量计堰式流量计是一种利用流体通过特定形状的堰口来测量流量的仪表，通过测量堰口的高度来计算流量。涡轮流量计涡轮流量计是一种利用流体通过涡轮转子时产生的旋转力来测量流量的仪表，通过测量涡轮的转速来计算流量。流量的定义及测量方法•流速与流量之间存在正比关系，即流速越大，流量也越大。具体来说，流量Q可以通过以下公式计算：Q=A×v，其中A为管道截面积，v为流速。因此，在管道截面积不变的情况下，流速与流量成正比关系。流速与流量的关系02CHAPTER流速测量的常用仪器毕托管基于伯努利定理设计，通过测量流体在固定点处的速度头来推算流速。毕托管的原理毕托管的优点毕托管的局限性结构简单，测量精度高，可用于测量液体和气体的流速。需要经验丰富的操作人员，测量结果受流体密度和粘度的影响。030201毕托管热线风速仪热线风速仪的原理利用加热丝在流体中产生的热量变化来测量流速。热线风速仪的优点体积小，响应速度快，可用于测量低流速。热线风速仪的局限性对流体中的颗粒物敏感，容易受到环境温度的影响。多普勒流速仪的优点测量范围广，可用于测量液体和气体的流速。多普勒流速仪的局限性对声波传播介质的要求较高，测量结果受流体温度和压力的影响。多普勒流速仪的原理利用声波的多普勒效应测量流速。多普勒流速仪123利用激光束在流体中的散射和干涉现象测量流速。激光流速仪的原理非接触式测量，精度高，可用于测量液体和气体的流速。激光流速仪的优点对光束稳定性要求高，价格昂贵，需要定期校准。激光流速仪的局限性激光流速仪03CHAPTER流量测量的常用方法堰槽法是一种通过测量水通过特定堰槽的流量来计算流速的方法。总结词堰槽法通常用于河流、渠道和排水管道等场合，通过设置适当的堰槽，测量水通过堰槽的流量，从而计算出流速。堰槽法具有结构简单、测量准确等优点，但需要适当的场地和设备。详细描述堰槽法总结词流量计法是一种利用各种流量计来测量流体流速的方法。详细描述流量计法适用于各种流体，如液体、气体等，可以根据不同的流体特性和测量需求选择合适的流量计。流量计法具有测量准确、使用方便等优点，但需要定期校准和维护。流量计法总结词超声波流量计法是一种利用超声波技术测量流体流速的方法。详细描述超声波流量计法具有非接触、无阻碍物等特点，适用于管道、明渠等场合的流量测量。超声波流量计法的测量精度较高，但需要考虑到流体状态、管道材料等因素对测量结果的影响。超声波流量计法04CHAPTER流速及流量测量的应用场景通过测量流速和流量，可以了解河流、湖泊的水位、水温和水流动态，为水文预报、防洪抗旱提供数据支持。流速和流量的监测有助于评估水域生态系统的健康状况，为水环境治理和生态修复提供依据。河流、湖泊的流速及流量测量生态保护与治理河流、湖泊的水文监测在工业生产过程中，对管道内的流速和流量进行实时监测，有助于控制生产流程，提高生产效率和产品质量。生产过程控制通过监测管道内的流速和流量，可以合理分配能源，降低生产成本，提高能源利用效率。能耗管理工业管道的流速及流量测量环境监测中的流速及流量测量大气污...
