兄弟MFC-230C一体机拆喷头清洗全图解说VIP免费

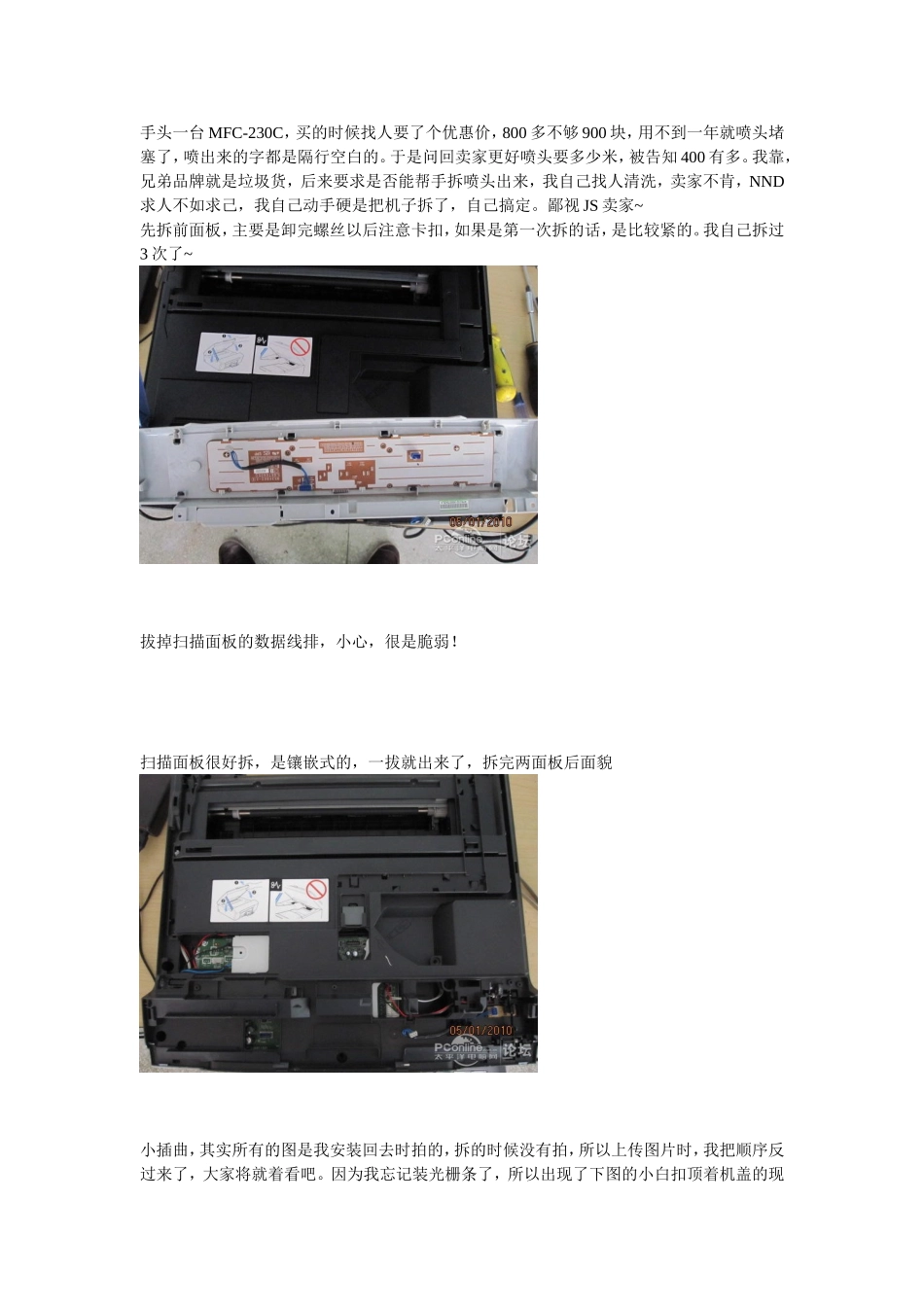

手头一台MFC-230C，买的时候找人要了个优惠价，800多不够900块，用不到一年就喷头堵塞了，喷出来的字都是隔行空白的。于是问回卖家更好喷头要多少米，被告知400有多。我靠，兄弟品牌就是垃圾货，后来要求是否能帮手拆喷头出来，我自己找人清洗，卖家不肯，NND求人不如求己，我自己动手硬是把机子拆了，自己搞定。鄙视JS卖家~先拆前面板，主要是卸完螺丝以后注意卡扣，如果是第一次拆的话，是比较紧的。我自己拆过3次了~拔掉扫描面板的数据线排，小心，很是脆弱！扫描面板很好拆，是镶嵌式的，一拔就出来了，拆完两面板后面貌小插曲，其实所有的图是我安装回去时拍的，拆的时候没有拍，所以上传图片时，我把顺序反过来了，大家将就着看吧。因为我忘记装光栅条了，所以出现了下图的小白扣顶着机盖的现象。尾盖一拔就出来了。这里是哪里呢？是喷头前部导轨的一个胶扣，姑且先用这个名称代替吧。（白色扣位置）喷头皮带右部，下方是导轨和锁扣，要拆出喷头，必须要把皮带与喷头导轨拆除。所以锁扣是必须要拆的。喷头导轨左部，同样有一个铁丝锁扣，需要拆除。上面白色的胶扣就是安装光栅条的部位。拆除皮带时，需要按下皮带轮，可见皮带轮下方有弹簧就是为了拆除而设的。喷头前部导轨与喷头前部相互镶嵌拆出喷头后，反过来可见喷头下方有一处与皮带相连的地方喷头掀开上盖，可见一个电路板喷头上部导轨的卡簧（右边）左边卡簧导轨右边有一卡口，先拆卡簧再向左可以拔出导轨墨盒入喷头接口处有金属卡扣，拔出。拔出金属卡扣后，可将墨管拆除。将线排左右两边的黑色卡扣向上提，可将线排取出。喷头整体可见下图皮带轮下方是导轨和电机。右边是喷头停放点电机被墨水腐蚀了，隐约可见是三菱的电机。将喷头浸泡在60~70度温水当中一会就出了颜色来忘记说了，喷头上的小墨盒是需要拆除出来先的。下图左下方有个小螺丝位另一个小螺丝位奇脏无比的喷头归位点主要部件拆除后的整体照小墨盒整体照，除了要拆两个螺丝外，还有三个小胶脚是焊在喷头整体上的，需要切除才可取出。侧面照反面照，可见四个注墨口拆除小墨盒后的喷头，需要注意的是线排无法被拆除。肮脏又堵塞的喷头喷头整体照因为是浸泡整个喷头的，所以我最后用了高压把水分吹干后才敢装回去的，怕短路嘛。所以没有高压的朋友，那就只能是自然晾干好点了。最后要说的一点是，可能是我清洗和浸泡的时间不够，喷头依然是堵塞的，结果还是要换喷头，但至少不需要求人拆装了，而网上淘宝卖喷头也才200多块而已，所以大家完全可以不用求人就可以自己搞定了。
