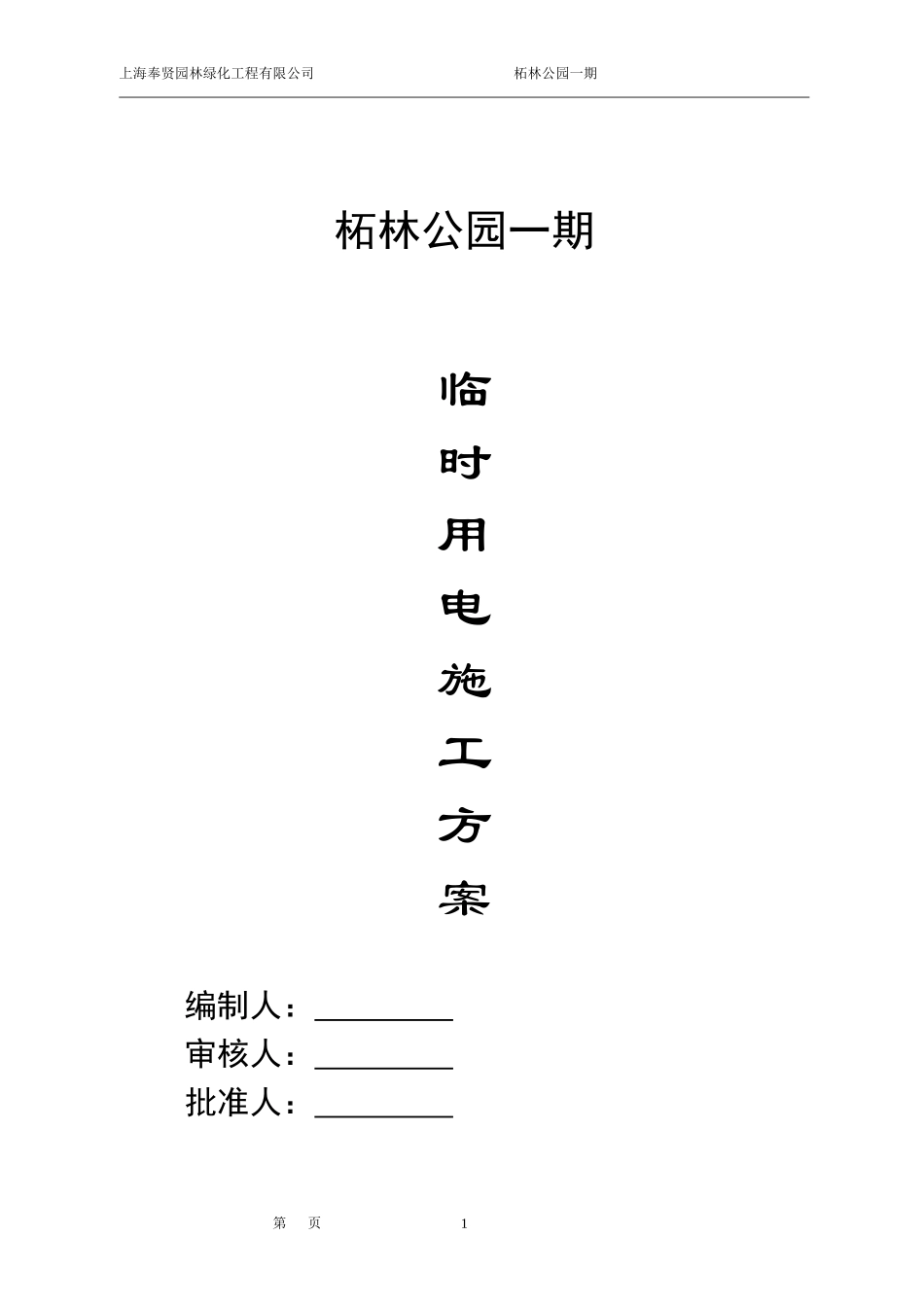

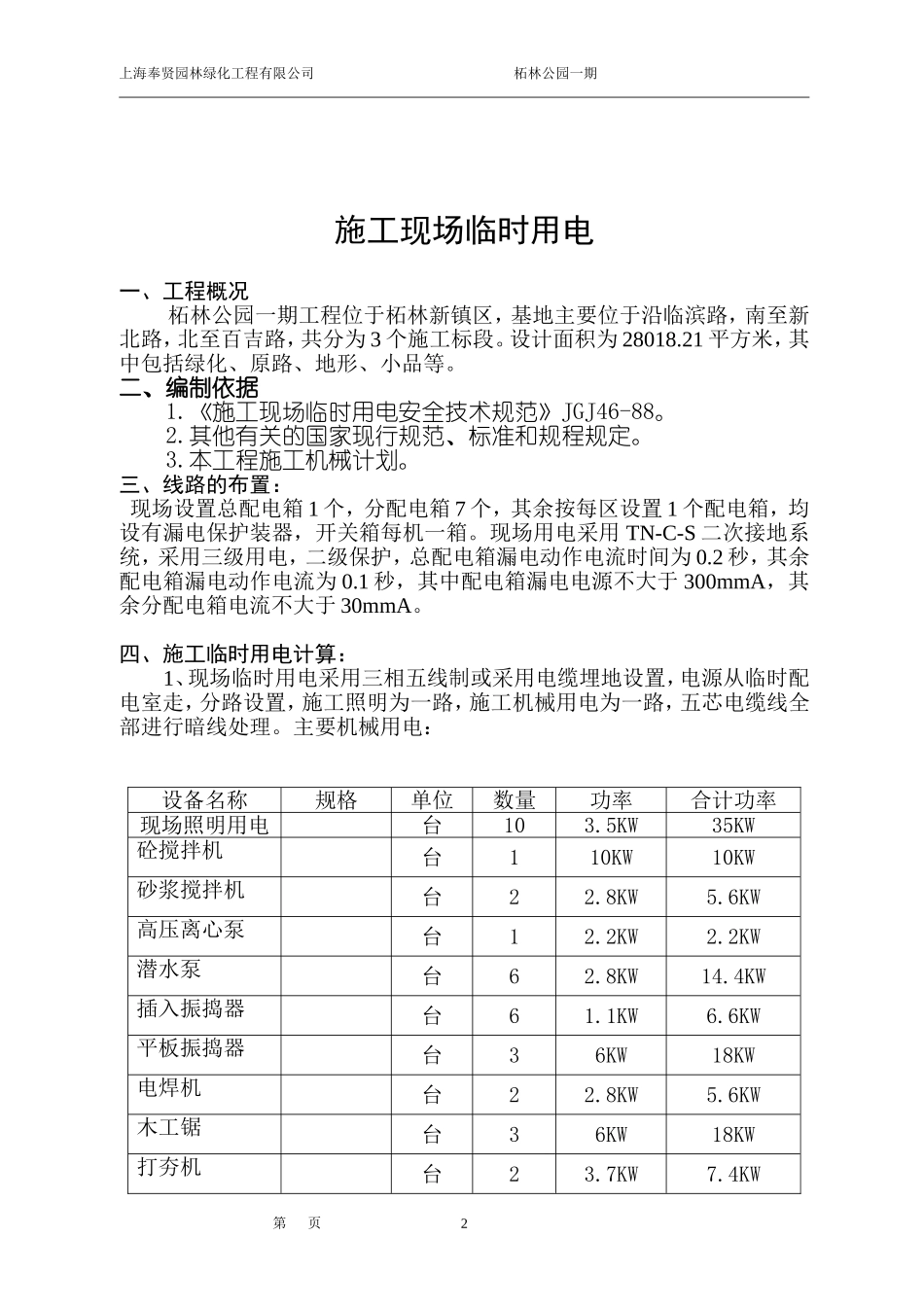

上海奉贤园林绿化工程有限公司柘林公园一期柘林公园一期临时用电施工方案编制人：审核人：批准人：第页1上海奉贤园林绿化工程有限公司柘林公园一期施工现场临时用电一、工程概况柘林公园一期工程位于柘林新镇区，基地主要位于沿临滨路，南至新北路，北至百吉路，共分为3个施工标段。设计面积为28018.21平方米，其中包括绿化、原路、地形、小品等。二、编制依据1.《施工现场临时用电安全技术规范》JGJ46-88。2.其他有关的国家现行规范、标准和规程规定。3.本工程施工机械计划。三、线路的布置：现场设置总配电箱1个，分配电箱7个，其余按每区设置1个配电箱，均设有漏电保护装器，开关箱每机一箱。现场用电采用TN-C-S二次接地系统，采用三级用电，二级保护，总配电箱漏电动作电流时间为0.2秒，其余配电箱漏电动作电流为0.1秒，其中配电箱漏电电源不大于300mmA，其余分配电箱电流不大于30mmA。四、施工临时用电计算：1、现场临时用电采用三相五线制或采用电缆埋地设置，电源从临时配电室走，分路设置，施工照明为一路，施工机械用电为一路，五芯电缆线全部进行暗线处理。主要机械用电：设备名称规格单位数量功率合计功率现场照明用电台103.5KW35KW砼搅拌机台110KW10KW砂浆搅拌机台22.8KW5.6KW高压离心泵台12.2KW2.2KW潜水泵台62.8KW14.4KW插入振捣器台61.1KW6.6KW平板振捣器台36KW18KW电焊机台22.8KW5.6KW木工锯台36KW18KW打夯机台23.7KW7.4KW第页2上海奉贤园林绿化工程有限公司柘林公园一期箍筋机台23KW6KW电渣压力焊机台120KW20KW钢筋弯曲机台23KW6KW钢筋切断机台23KW6KW总计160.8KWPj=0.6×160.8KW=96.48KW2、工地临时用电总电源选择：I=195.45A总电源为380/220v的配电电源，选用总配电箱为250A以上即可满足要求。查表得知所用主线可选用300mm2BX型五线铜蕊橡皮电缆线，支线和末线选用25mm2、15mm2的BX型铜蕊橡皮电缆线。五、安全用电技术措施及电气防火措施1.安全用电技术保障措施1.1施工现场用电及生活区用电必须按《施工现场临时用电安全技术规范JGJ46—2005》和安全用电的其他有关规定及安装规程，确保施工用电安全。建立临时用电施工组织设计和安全用电技术措施的编制，审批制度，并建立相应的技术档案。1.2建立技术交底制度。需要向专业电工，各类用电人员介绍用电施工组织设计和安全用电技术措施的总体意图，技术类容和注意事项，并应在技术交底文字资料上履行交底人和被交底人签字手续，注名交底日期。对专业电工定期或不定期的进行安全技术交底，每周召开安全生产例会，且做会议纪要。分包单位进场时签定安全用电合同，施工过程中严格按照合同执行。1.3建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测。主要内容是：接地电阻值，电气设备绝缘电阻值，每天检测漏电保护器，并做好检测记录。1.4建立电器维修制度。加强日常和定期维修，及时发现和消除隐患，并建立维修工作记录。1.5建立安全检查和评估制度。按照JGJ59-99《建筑施工安全检查评分标准》及成都市安全检查标准，每月对现场用电情况进行检查评比并做好相关记录。1.6建立用电安全责任制。对临时用电工程各部位的操作，监护，维修分片，分块，分机落实到人，并辅以必要的奖惩。现场安全用电机电工长为第一责任人，电工班长对现场安全用电具体负责，总包单位电工负责本单第页3上海奉贤园林绿化工程有限公司柘林公园一期位的安全用电。1.7建立安全教育制度和培训制度。每半年对专业电工进行考核，每年进行一次集中培训。1.8强化安全用电领导体制，改善电气技术队伍素质。1.9用电单位的用电设备必须做到一机一闸固定设备设专用的开关箱，实行“一机、一闸、一漏、一箱、一锁”制度，杜绝一闸多用，配电系统必须分路明确，并有分路标记。1.10配电箱、开关箱内不得存放任何杂物，周围1.5米内禁止堆放任何杂物，道路必须畅通。1.11在检修赔垫装置或线路时，应停电检修，将配电箱、开关箱的闸具关掉，并挂上“禁止合闸”的标志牌，检修人员必须是专业电工，并佩带绝缘用品、工具，非专业电气作业人员不得进行电工作业，专业电工不得违章作业。1.12用电单位用电必须规范，正确接线，不得乱搭接。1.1...
