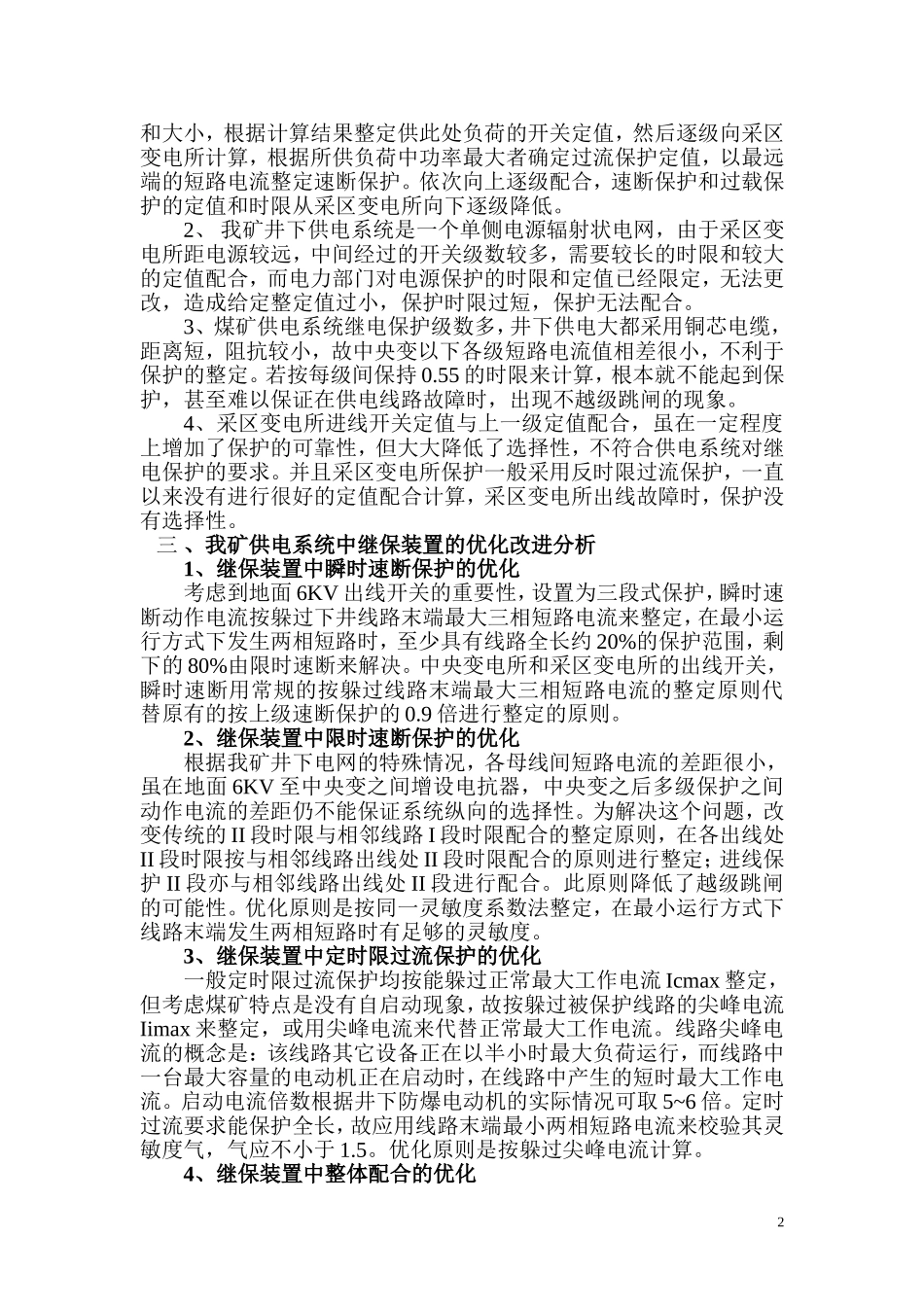

1太原华润煤业有限公司原相煤矿优化改进专题会议纪要太华原安字[2013]第1号签发：王美————————————★——————————————供电系统中继保装置存在的问题和优化会议时间：2013年7月22日会议地点：办公楼四层会议室会议主持：王美（机电矿长）参加人员：王希明张世宝亢开峰王国权吴保军刘利峰王金华高轶闫清峰杨润久李小军戚洪飞赵艮大苑润兵方祥礼王鹏飞成瑞宏郑章强刘备耕岳乃成郑爱光秦学明李吉盛张建德张鑫刘兴马爱青李雪刚卢东东孟晋宇记录：刘建宝会议主要议题：供电系统中继保装置的存在的问题和改进探讨煤矿供电系统中的继电保护作为煤矿电力安全生产体系中的重要环节，对确保煤矿电力系统的安全、稳定以及可靠运行有着重要的作用。供电系统中继电保护装置的性能，与其配置和整定密切相关。因此对煤矿供电网的继电保护存在的问题进行优化，在理论上和实际上都具有重要的意义。一、我矿供电系统中继保装置存在的问题分析目前，我矿高压供电系统中较多采用的是直流操作的定时限过电流保护和瞬时电流速断保护，但近些年来飞速建设的电网上一般均采用了环网或手车式高压开关柜，继电保护方式多为交流操作的反时限过电流保护装置。我矿的双回路6kV/10kV电源、高压母线分段但不联络或虽能联络但不能自动投入。在系统供电的可靠性、故障响应的灵敏性、保护动作的选择性、切除故障的快速性以及运行方式的灵活性、运行人员的熟练性上都存在着一些急待解决的问题。二、我矿供电系统线路保护中存在的主要问题有：1、目前，我矿采区变电所的整定原则是确定最远端的负荷性质2和大小，根据计算结果整定供此处负荷的开关定值，然后逐级向采区变电所计算，根据所供负荷中功率最大者确定过流保护定值，以最远端的短路电流整定速断保护。依次向上逐级配合，速断保护和过载保护的定值和时限从采区变电所向下逐级降低。2、我矿井下供电系统是一个单侧电源辐射状电网，由于采区变电所距电源较远，中间经过的开关级数较多，需要较长的时限和较大的定值配合，而电力部门对电源保护的时限和定值已经限定，无法更改，造成给定整定值过小，保护时限过短，保护无法配合。3、煤矿供电系统继电保护级数多，井下供电大都采用铜芯电缆，距离短，阻抗较小，故中央变以下各级短路电流值相差很小，不利于保护的整定。若按每级间保持0.55的时限来计算，根本就不能起到保护，甚至难以保证在供电线路故障时，出现不越级跳闸的现象。4、采区变电所进线开关定值与上一级定值配合，虽在一定程度上增加了保护的可靠性，但大大降低了选择性，不符合供电系统对继电保护的要求。并且采区变电所保护一般采用反时限过流保护，一直以来没有进行很好的定值配合计算，采区变电所出线故障时，保护没有选择性。三、我矿供电系统中继保装置的优化改进分析1、继保装置中瞬时速断保护的优化考虑到地面6KV出线开关的重要性，设置为三段式保护，瞬时速断动作电流按躲过下井线路末端最大三相短路电流来整定，在最小运行方式下发生两相短路时，至少具有线路全长约20%的保护范围，剩下的80%由限时速断来解决。中央变电所和采区变电所的出线开关，瞬时速断用常规的按躲过线路末端最大三相短路电流的整定原则代替原有的按上级速断保护的0.9倍进行整定的原则。2、继保装置中限时速断保护的优化根据我矿井下电网的特殊情况，各母线间短路电流的差距很小，虽在地面6KV至中央变之间增设电抗器，中央变之后多级保护之间动作电流的差距仍不能保证系统纵向的选择性。为解决这个问题，改变传统的II段时限与相邻线路I段时限配合的整定原则，在各出线处II段时限按与相邻线路出线处II段时限配合的原则进行整定；进线保护II段亦与相邻线路出线处II段进行配合。此原则降低了越级跳闸的可能性。优化原则是按同一灵敏度系数法整定，在最小运行方式下线路末端发生两相短路时有足够的灵敏度。3、继保装置中定时限过流保护的优化一般定时限过流保护均按能躲过正常最大工作电流Icmax整定，但考虑煤矿特点是没有自启动现象，故按躲过被保护线路的尖峰电流Iimax来整定，或用尖峰电流来代替正常最大工作电流。线路尖峰电流的概念是：该线路其...
