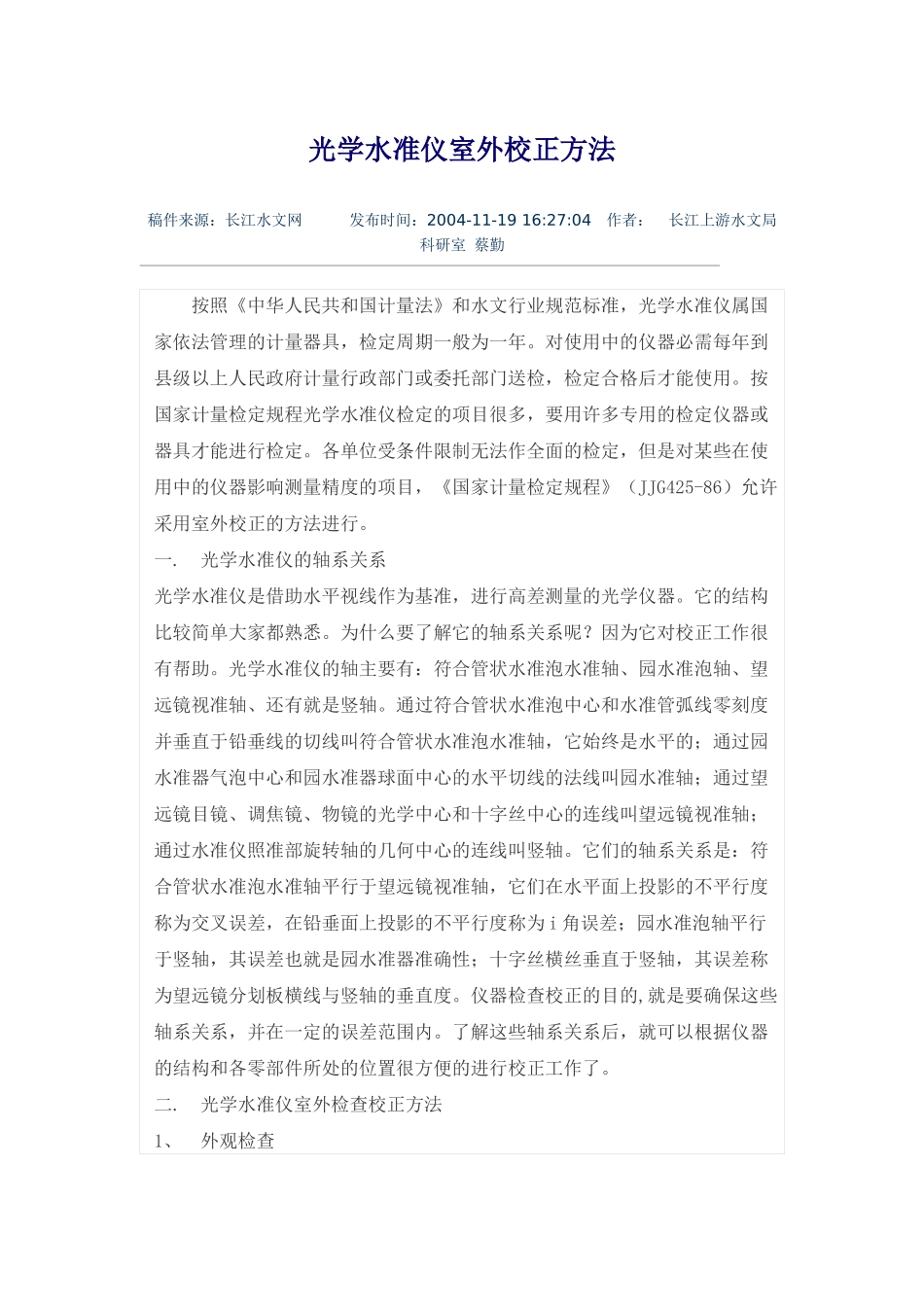

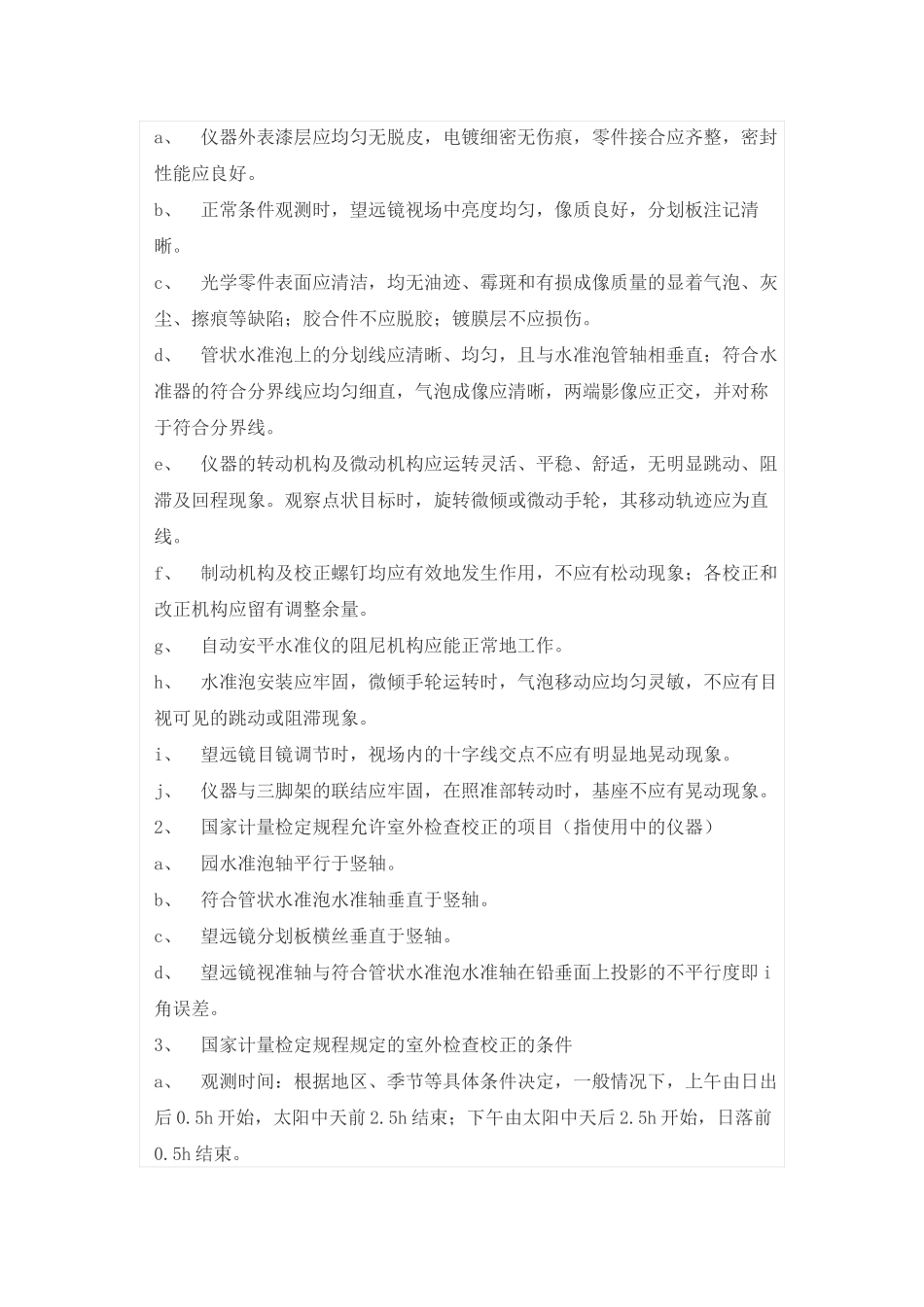

光学水准仪室外校正方法稿件来源：长江水文网发布时间：2004-11-1916:27:04作者：长江上游水文局科研室蔡勤按照《中华人民共和国计量法》和水文行业规范标准，光学水准仪属国家依法管理的计量器具，检定周期一般为一年。对使用中的仪器必需每年到县级以上人民政府计量行政部门或委托部门送检，检定合格后才能使用。按国家计量检定规程光学水准仪检定的项目很多，要用许多专用的检定仪器或器具才能进行检定。各单位受条件限制无法作全面的检定，但是对某些在使用中的仪器影响测量精度的项目，《国家计量检定规程》（JJG425-86）允许采用室外校正的方法进行。一.光学水准仪的轴系关系光学水准仪是借助水平视线作为基准，进行高差测量的光学仪器。它的结构比较简单大家都熟悉。为什么要了解它的轴系关系呢？因为它对校正工作很有帮助。光学水准仪的轴主要有：符合管状水准泡水准轴、园水准泡轴、望远镜视准轴、还有就是竖轴。通过符合管状水准泡中心和水准管弧线零刻度并垂直于铅垂线的切线叫符合管状水准泡水准轴，它始终是水平的；通过园水准器气泡中心和园水准器球面中心的水平切线的法线叫园水准轴；通过望远镜目镜、调焦镜、物镜的光学中心和十字丝中心的连线叫望远镜视准轴；通过水准仪照准部旋转轴的几何中心的连线叫竖轴。它们的轴系关系是：符合管状水准泡水准轴平行于望远镜视准轴，它们在水平面上投影的不平行度称为交叉误差，在铅垂面上投影的不平行度称为i角误差；园水准泡轴平行于竖轴，其误差也就是园水准器准确性；十字丝横丝垂直于竖轴，其误差称为望远镜分划板横线与竖轴的垂直度。仪器检查校正的目的,就是要确保这些轴系关系，并在一定的误差范围内。了解这些轴系关系后，就可以根据仪器的结构和各零部件所处的位置很方便的进行校正工作了。二.光学水准仪室外检查校正方法1、外观检查a、仪器外表漆层应均匀无脱皮，电镀细密无伤痕，零件接合应齐整，密封性能应良好。b、正常条件观测时，望远镜视场中亮度均匀，像质良好，分划板注记清晰。c、光学零件表面应清洁，均无油迹、霉斑和有损成像质量的显着气泡、灰尘、擦痕等缺陷；胶合件不应脱胶；镀膜层不应损伤。d、管状水准泡上的分划线应清晰、均匀，且与水准泡管轴相垂直；符合水准器的符合分界线应均匀细直，气泡成像应清晰，两端影像应正交，并对称于符合分界线。e、仪器的转动机构及微动机构应运转灵活、平稳、舒适，无明显跳动、阻滞及回程现象。观察点状目标时，旋转微倾或微动手轮，其移动轨迹应为直线。f、制动机构及校正螺钉均应有效地发生作用，不应有松动现象；各校正和改正机构应留有调整余量。g、自动安平水准仪的阻尼机构应能正常地工作。h、水准泡安装应牢固，微倾手轮运转时，气泡移动应均匀灵敏，不应有目视可见的跳动或阻滞现象。i、望远镜目镜调节时，视场内的十字线交点不应有明显地晃动现象。j、仪器与三脚架的联结应牢固，在照准部转动时，基座不应有晃动现象。2、国家计量检定规程允许室外检查校正的项目（指使用中的仪器）a、园水准泡轴平行于竖轴。b、符合管状水准泡水准轴垂直于竖轴。c、望远镜分划板横丝垂直于竖轴。d、望远镜视准轴与符合管状水准泡水准轴在铅垂面上投影的不平行度即i角误差。3、国家计量检定规程规定的室外检查校正的条件a、观测时间：根据地区、季节等具体条件决定，一般情况下，上午由日出后0.5h开始，太阳中天前2.5h结束；下午由太阳中天后2.5h开始，日落前0.5h结束。b、环境条件：气温无突变；空气无颤动或有微小而断续的颤动；风力不大于4级（20km/h）；无降水；能见度大于1000m。4、符合管状水泡水准轴垂直于竖轴和园水准泡轴平行于竖轴的检查校正将仪器架好于三脚架上，初步整平。先使任意两个基座螺旋的连线平行于照准部望远镜，径向调整这两个基座螺旋使符合水泡居中；然后顺时针旋转照准部90度，使望远镜垂直于这两个基座螺旋的连线，调整第三个基座螺旋使符合水泡居中；再顺时针旋转90度，使望远镜平行于这两个基座螺旋的连线，这时看符合水泡是否居中，若不居中，用这两个基座螺旋径向调整符合水泡居中偏差量的一半，再用照准部的倾斜螺旋调整符合水泡居...
