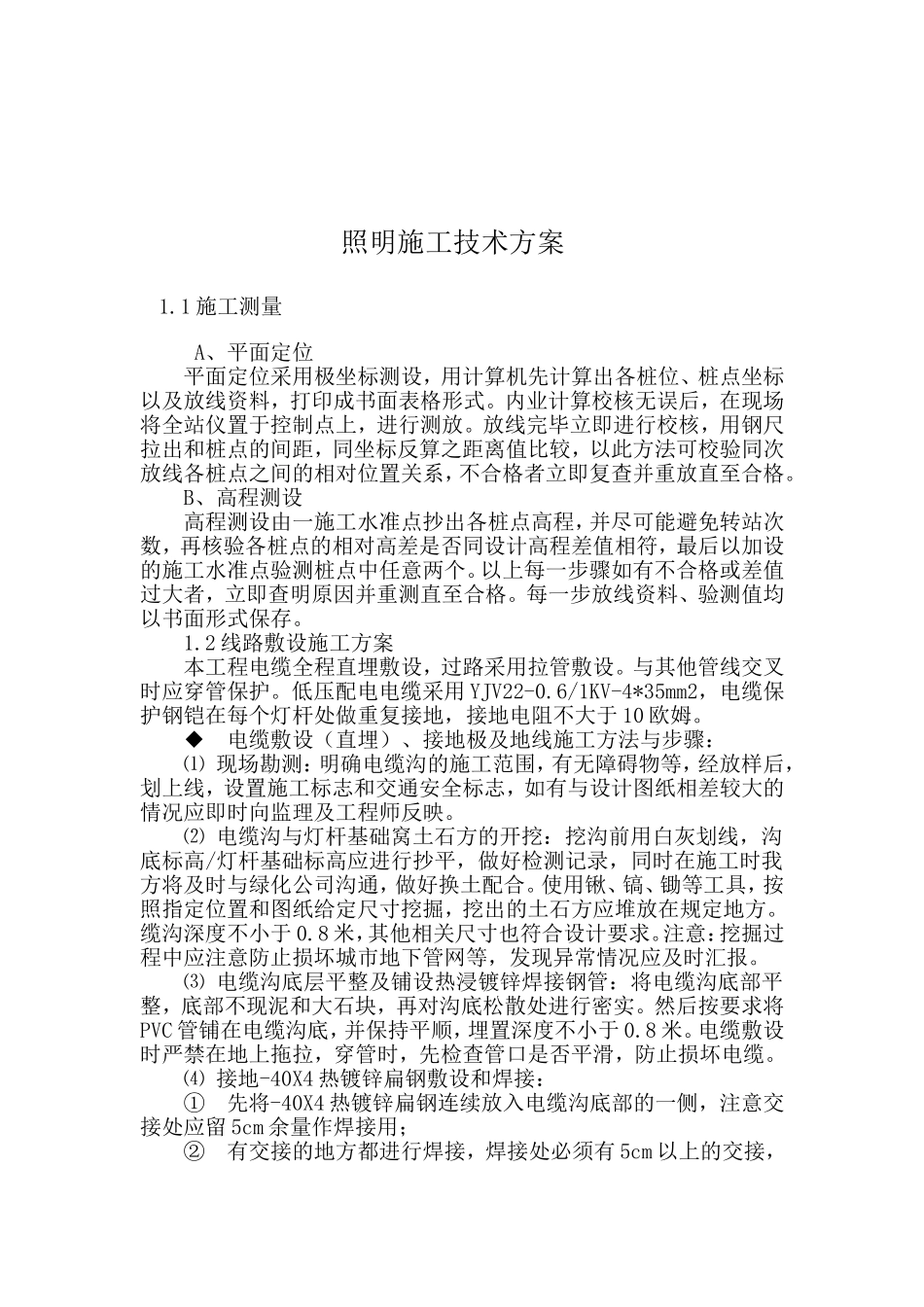

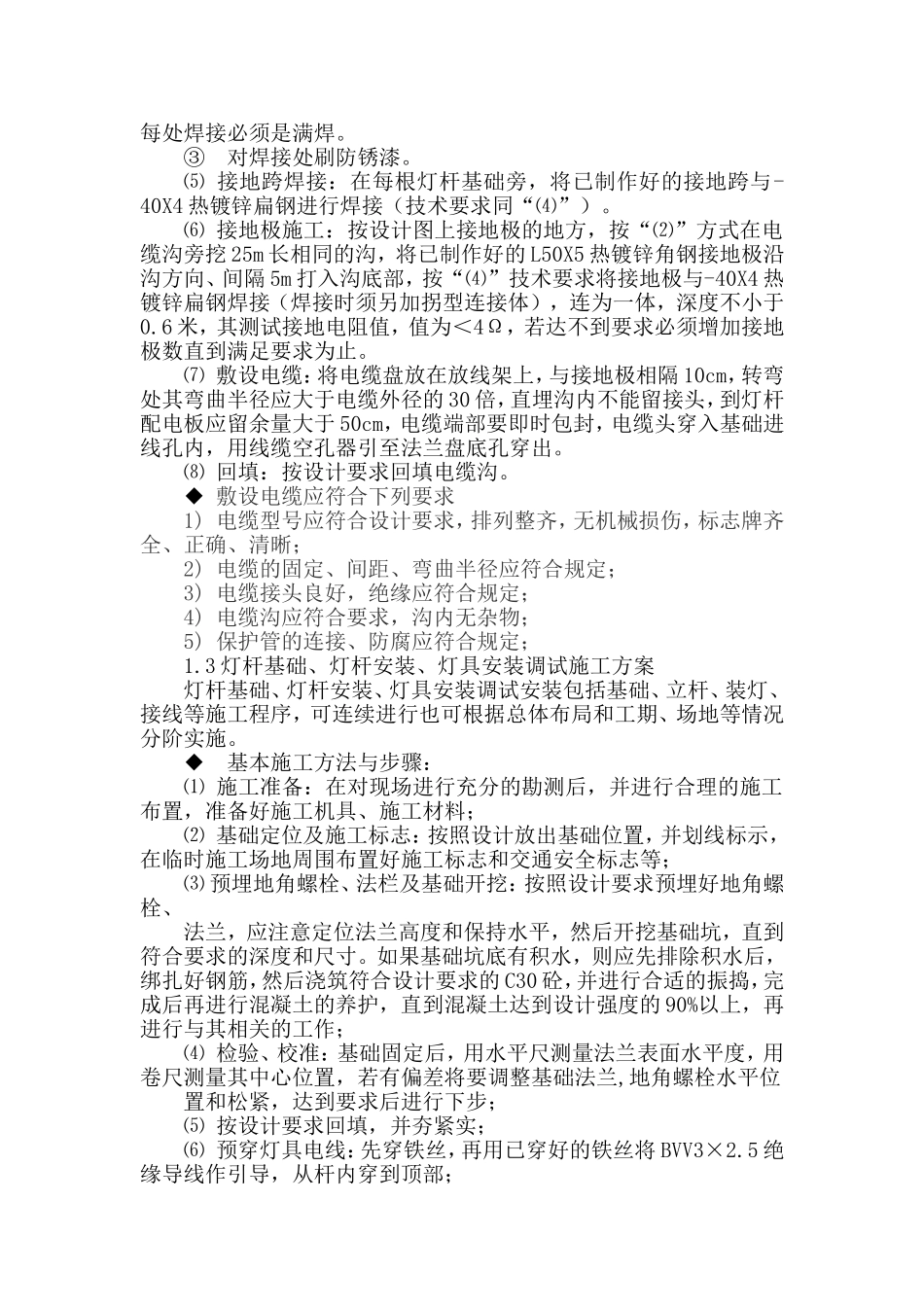

照明施工技术方案1.1施工测量A、平面定位平面定位采用极坐标测设，用计算机先计算出各桩位、桩点坐标以及放线资料，打印成书面表格形式。内业计算校核无误后，在现场将全站仪置于控制点上，进行测放。放线完毕立即进行校核，用钢尺拉出和桩点的间距，同坐标反算之距离值比较，以此方法可校验同次放线各桩点之间的相对位置关系，不合格者立即复查并重放直至合格。B、高程测设高程测设由一施工水准点抄出各桩点高程，并尽可能避免转站次数，再核验各桩点的相对高差是否同设计高程差值相符，最后以加设的施工水准点验测桩点中任意两个。以上每一步骤如有不合格或差值过大者，立即查明原因并重测直至合格。每一步放线资料、验测值均以书面形式保存。1.2线路敷设施工方案本工程电缆全程直埋敷设，过路采用拉管敷设。与其他管线交叉时应穿管保护。低压配电电缆采用YJV22-0.6/1KV-4*35mm2，电缆保护钢铠在每个灯杆处做重复接地，接地电阻不大于10欧姆。◆电缆敷设（直埋）、接地极及地线施工方法与步骤：⑴现场勘测：明确电缆沟的施工范围，有无障碍物等，经放样后，划上线，设置施工标志和交通安全标志，如有与设计图纸相差较大的情况应即时向监理及工程师反映。⑵电缆沟与灯杆基础窝土石方的开挖：挖沟前用白灰划线，沟底标高/灯杆基础标高应进行抄平，做好检测记录，同时在施工时我方将及时与绿化公司沟通，做好换土配合。使用锹、镐、锄等工具，按照指定位置和图纸给定尺寸挖掘，挖出的土石方应堆放在规定地方。缆沟深度不小于0.8米，其他相关尺寸也符合设计要求。注意：挖掘过程中应注意防止损坏城市地下管网等，发现异常情况应及时汇报。⑶电缆沟底层平整及铺设热浸镀锌焊接钢管：将电缆沟底部平整，底部不现泥和大石块，再对沟底松散处进行密实。然后按要求将PVC管铺在电缆沟底，并保持平顺，埋置深度不小于0.8米。电缆敷设时严禁在地上拖拉，穿管时，先检查管口是否平滑，防止损坏电缆。⑷接地-40X4热镀锌扁钢敷设和焊接：①先将-40X4热镀锌扁钢连续放入电缆沟底部的一侧，注意交接处应留5cm余量作焊接用；②有交接的地方都进行焊接，焊接处必须有5cm以上的交接，每处焊接必须是满焊。③对焊接处刷防锈漆。⑸接地跨焊接：在每根灯杆基础旁，将已制作好的接地跨与-40X4热镀锌扁钢进行焊接（技术要求同“⑷”）。⑹接地极施工：按设计图上接地极的地方，按“⑵”方式在电缆沟旁挖25m长相同的沟，将已制作好的L50X5热镀锌角钢接地极沿沟方向、间隔5m打入沟底部，按“⑷”技术要求将接地极与-40X4热镀锌扁钢焊接（焊接时须另加拐型连接体），连为一体，深度不小于0.6米，其测试接地电阻值，值为＜4Ω，若达不到要求必须增加接地极数直到满足要求为止。⑺敷设电缆：将电缆盘放在放线架上，与接地极相隔10cm，转弯处其弯曲半径应大于电缆外径的30倍，直埋沟内不能留接头，到灯杆配电板应留余量大于50cm，电缆端部要即时包封，电缆头穿入基础进线孔内，用线缆空孔器引至法兰盘底孔穿出。⑻回填：按设计要求回填电缆沟。◆敷设电缆应符合下列要求1)电缆型号应符合设计要求，排列整齐，无机械损伤，标志牌齐全、正确、清晰；2)电缆的固定、间距、弯曲半径应符合规定；3)电缆接头良好，绝缘应符合规定；4)电缆沟应符合要求，沟内无杂物；5)保护管的连接、防腐应符合规定；1.3灯杆基础、灯杆安装、灯具安装调试施工方案灯杆基础、灯杆安装、灯具安装调试安装包括基础、立杆、装灯、接线等施工程序，可连续进行也可根据总体布局和工期、场地等情况分阶实施。◆基本施工方法与步骤：⑴施工准备：在对现场进行充分的勘测后，并进行合理的施工布置，准备好施工机具、施工材料；⑵基础定位及施工标志：按照设计放出基础位置，并划线标示，在临时施工场地周围布置好施工标志和交通安全标志等；⑶预埋地角螺栓、法栏及基础开挖：按照设计要求预埋好地角螺栓、法兰，应注意定位法兰高度和保持水平，然后开挖基础坑，直到符合要求的深度和尺寸。如果基础坑底有积水，则应先排除积水后，绑扎好钢筋，然后浇筑符合设计要求的C30砼，并进行合适的振捣，完成后再进行混凝土的养护，直到混凝土达到设计强度...
