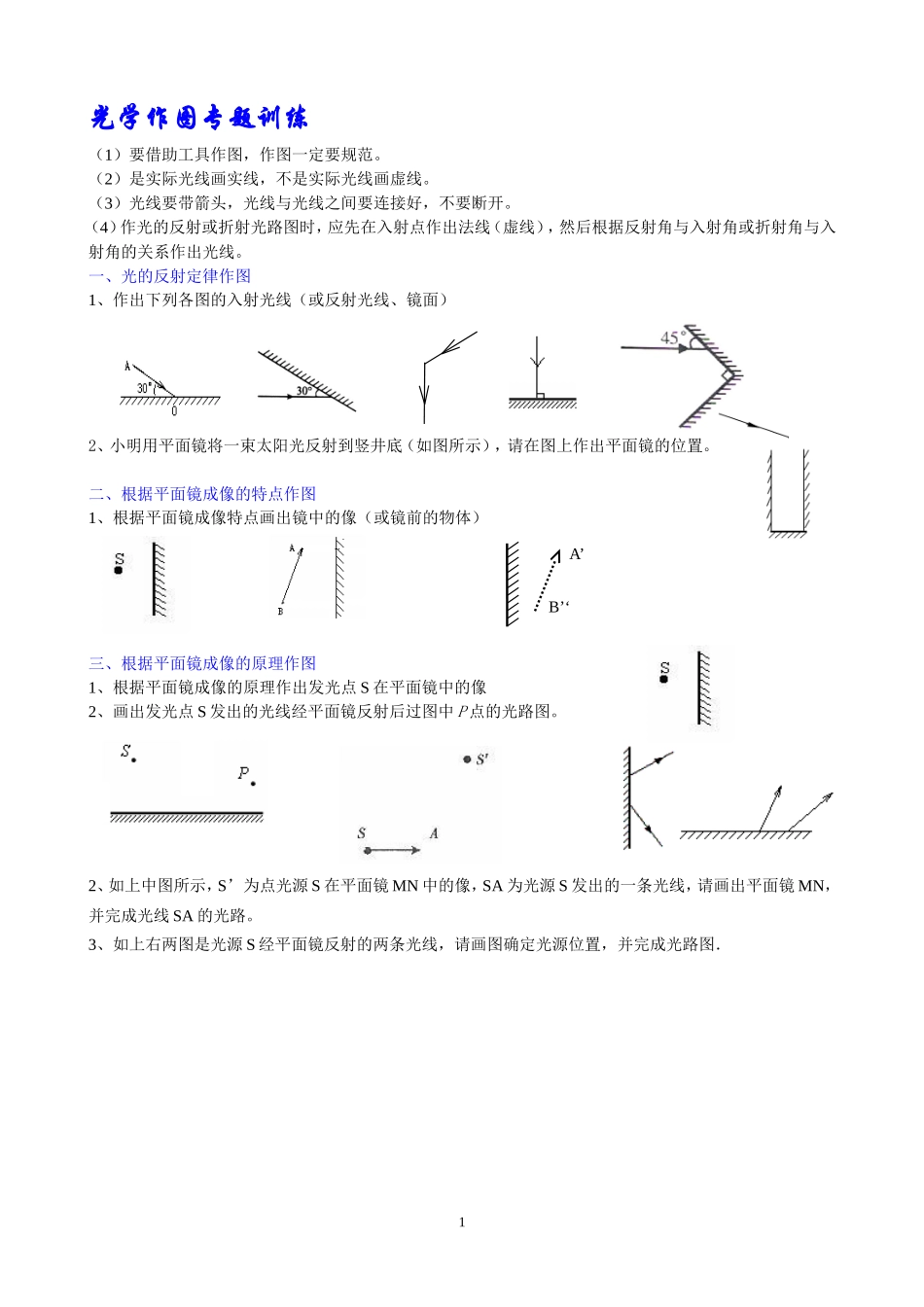

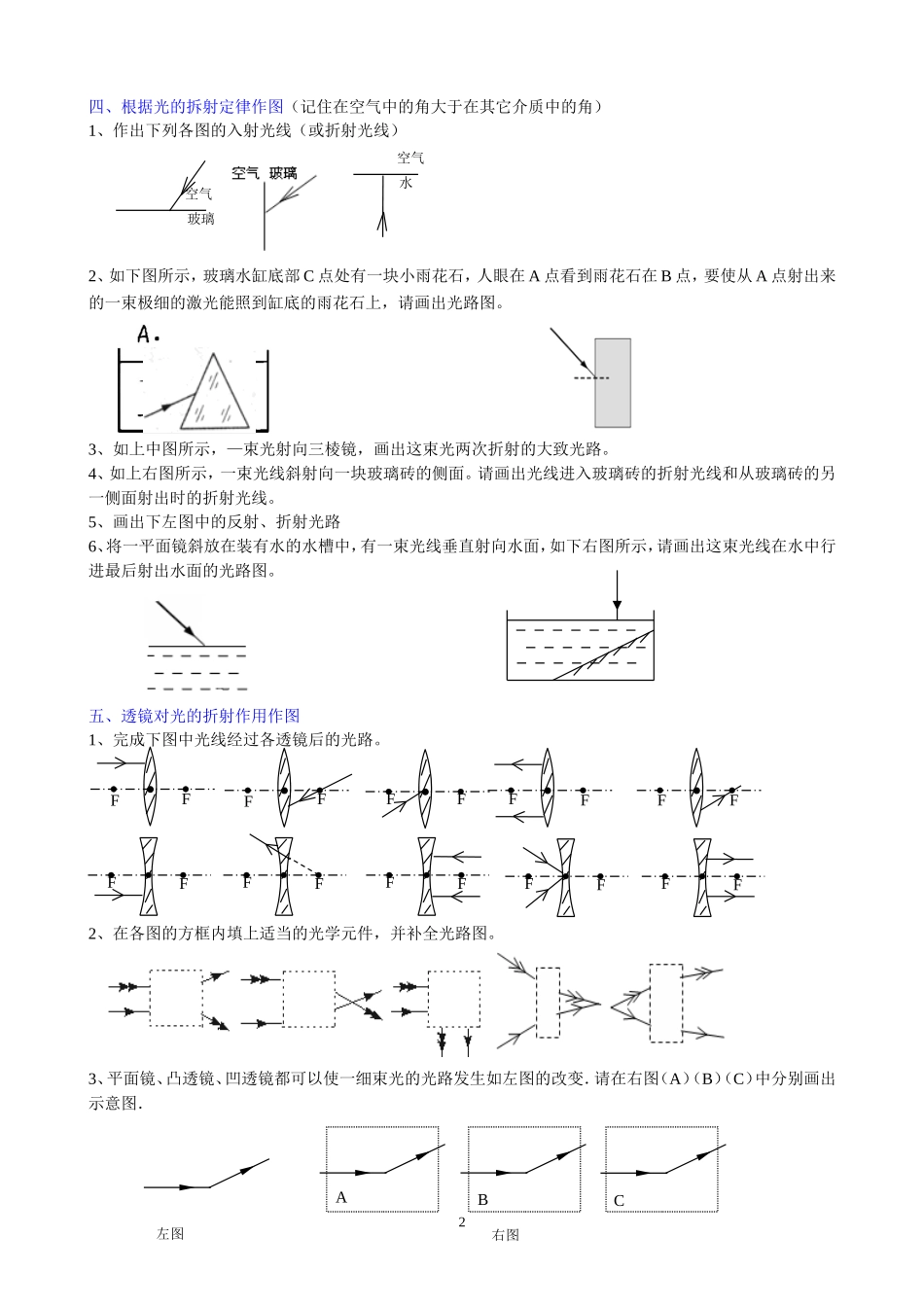

光学作图专题训练（1）要借助工具作图，作图一定要规范。（2）是实际光线画实线，不是实际光线画虚线。（3）光线要带箭头，光线与光线之间要连接好，不要断开。（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。一、光的反射定律作图1、作出下列各图的入射光线（或反射光线、镜面）2、小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。二、根据平面镜成像的特点作图1、根据平面镜成像特点画出镜中的像（或镜前的物体）三、根据平面镜成像的原理作图1、根据平面镜成像的原理作出发光点S在平面镜中的像2、画出发光点S发出的光线经平面镜反射后过图中P点的光路图。2、如上中图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。3、如上右两图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．1A’B’‘四、根据光的拆射定律作图（记住在空气中的角大于在其它介质中的角）1、作出下列各图的入射光线（或折射光线）2、如下图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。3、如上中图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。4、如上右图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。5、画出下左图中的反射、折射光路6、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如下右图所示，请画出这束光线在水中行进最后射出水面的光路图。五、透镜对光的折射作用作图1、完成下图中光线经过各透镜后的光路。2、在各图的方框内填上适当的光学元件，并补全光路图。3、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如左图的改变．请在右图（A）（B）（C）中分别画出示意图．2空气玻璃空气水左图右图CABFFFFFFFFFFFFFFFFFFFF六、根据光的直线传播作图1、画出物体经过小孔后在光屏上成的像，是______(填“倒立”“正立”)的_______(填“虚”、“实”)像2.请你在两个黑箱中分别填入合适的镜面，并将光路补充完整七．模拟试题：1、一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为__。2、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝____。3、潜在水中的人看岸上的物体比实际的物体升高了还是变矮了？作图说明。4、根据图中给出的法线NN＇以及三条未标明行进方向的光线，但是已经知道入射光线是从空气射入水中，请你画出界面，标出界面哪边是水，哪边是空气，并标出入射光线，反射光线和折射光线的进行方向．5、如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向．6、如图所示，光线在空气和玻璃的界面上发生了反射和折射，若入射光线与界面的夹角是60°，则反射角是_______．界面MM＇的____________侧是空气7、完成下列光路图8、如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图．9、一束光线AO从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。310、一束光线从空气射至空气和水的界面上，如图所示，试在图上画出反射光线，并大致画出折射光线．11、如上图，光从某种透明的物体射入空气，已知入射角为30°，折射角与入射角两者相差15°，请你画出它的折射光线，并把折射角的度数标在图上．12、光在玻璃与空气的界面上发生反射和折射，光路如图所示，光线OC方向已知．(1)在图中标明玻璃与空气的界面MN(2)标明另两条光线的方向(3)标出界面两侧的物质名称13、作出井底之蛙所看到的“天”的范围。（a点表示蛙的眼睛）14、S1、S2是发光点，AB是挡板，试作出屏幕上光完全照不到的地方。15、ab是两个发光点，人从某个方向观察，发现两点的像重合起来了，试...
