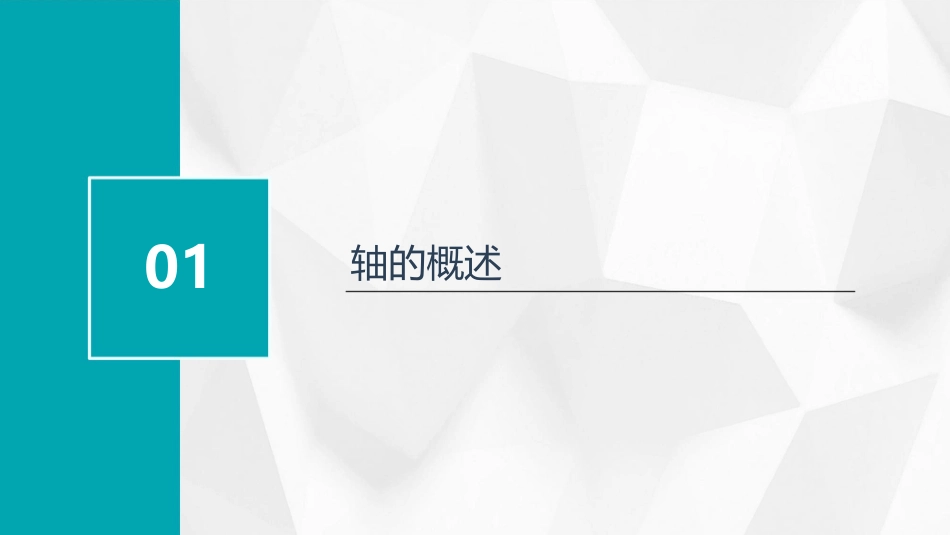

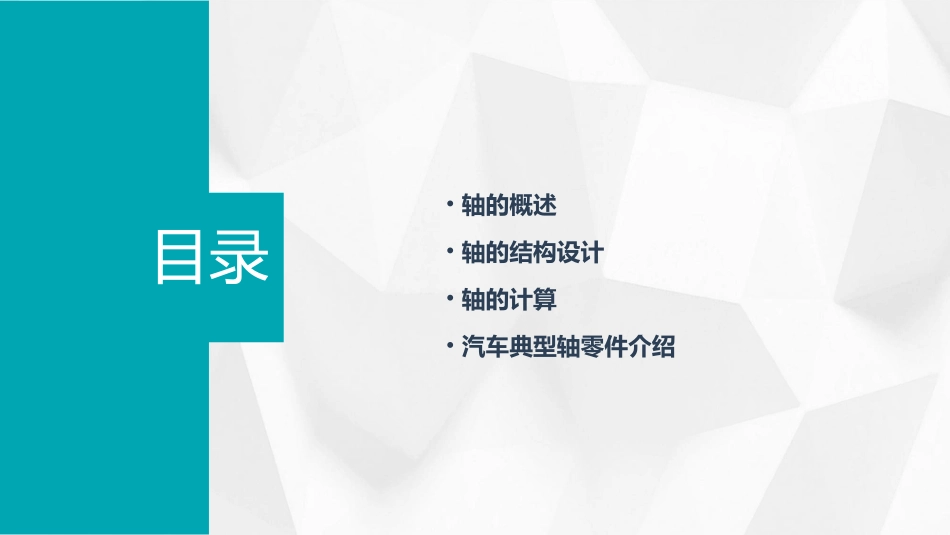

汽车机械基础-汽车常用零件：轴通用课件目录•轴的概述•轴的结构设计•轴的计算•汽车典型轴零件介绍轴的概述01定义：轴是一种旋转机械零件，通常用于支承转动的零件并传递动力。功能承受载荷：轴能够承受径向和轴向载荷，保证零件间的正确相对位置。传递动力：通过轴与其它零件的配合，实现动力的传递，驱动汽车各部件运转。01020304轴的定义与功能根据承载性质可分为转轴、心轴和传动轴。转轴既承受弯矩又承受扭矩；心轴只承受弯矩而不传递扭矩；传动轴主要传递扭矩而不承受弯矩。根据形状可分为直轴、弯轴、阶梯轴等。不同形状的轴适用于不同的结构和空间要求。轴的分类常用材料轴常用材料有碳素钢、合金钢、不锈钢等。这些材料具有较高的强度和韧性，能够满足轴的承载需求。热处理目的通过热处理可以改善材料的力学性能，提高轴的强度和耐磨性，以满足不同工作条件下的要求。常用热处理方法常用的热处理方法有淬火、回火、表面处理等。淬火能够提高轴的硬度；回火可消除淬火时产生的内应力，提高轴的韧性；表面处理如渗碳、氮化等可进一步提高轴的表面硬度和耐磨性。轴的材料与热处理轴的结构设计0201零件的布置应尽量使轴受力均匀，避免出现过大的弯矩和扭矩。02轴的结构形状一般有直轴、阶梯轴和曲轴等，应根据具体情况选择合适的结构形状。03在设计阶梯轴时，应注意各轴段的直径和长度的比例，避免出现过大的应力集中。轴上零件的布置与轴的结构形状01轴上零件的轴向固定可采用轴肩、套筒、锁紧螺母等方式。02在选择轴向固定方式时，应考虑零件的尺寸和重量，以及轴向力的大小和方向等因素。应注意轴向固定件的强度和刚度，以确保其能够可靠地固定零件并承受轴向力。轴上零件的轴向固定02各轴段的直径和长度应根据轴的受力情况和制造工艺等因素进行确定。在确定各轴段直径时，应根据轴的强度和刚度要求，选择合适的材料和热处理工艺。各轴段的长度应根据零件的布置和轴向固定方式等因素进行确定，同时要考虑制造的工艺性和装配的方便性。各轴段的直径和长度的确定可采用标准化和通用化的设计，减少轴的品种和规格，提高生产效率和经济性。应注意轴的加工精度和表面质量的要求，以确保轴的强度和寿命。轴的结构设计应考虑制造的工艺性，尽可能减少加工难度和成本。轴的结构工艺性采用合金钢等高强度材料，提高轴的抗拉强度和屈服强度。采用热处理工艺，如淬火、回火等，提高轴的硬度和耐磨性。改进轴的结构设计，如采用空心轴、加大轴径等，提高轴的抗弯和抗扭能力。采用表面强化处理，如喷丸、碾压等，提高轴的表面强度和疲劳寿命。提高轴的强度的常用措施轴的计算03概述影响因素计算方法轴的强度计算轴的强度计算是确保轴在正常工作条件下不发生过载断裂的关键步骤。通过强度计算，可以确定轴的安全系数和许用应力，以确保轴的可靠运行。轴的强度计算受多种因素影响，包括材料的选择（如碳钢、合金钢等）、截面形状和尺寸、表面质量、载荷类型和大小等。这些因素的综合考虑可以确保轴在不同工况下的强度和耐久性。轴的强度计算通常采用屈服强度和疲劳强度两种方法。屈服强度计算适用于静载荷下的轴，而疲劳强度计算适用于动载荷下的轴。具体计算方法涉及截面尺寸、材料性能、载荷谱等因素的考虑。010203概述轴的刚度计算用于评估轴在载荷作用下的变形能力。刚度是轴抵抗变形的能力，对于确保传动精度和稳定性具有重要意义。计算方法轴的刚度计算通常通过计算轴的挠度和转角来评估。挠度是轴在垂直平面内的弯曲变形，而转角是轴在水平平面内的旋转变形。具体的刚度计算公式涉及轴的截面惯性矩、弹性模量以及载荷条件等因素。影响因素轴的刚度受材料弹性模量、截面形状和尺寸、支承条件等因素影响。合理选择这些因素可以提高轴的刚度，减小变形，保证传动系统的正常运行。轴的刚度计算概述轴的振动稳定性是指轴在运转过程中抵抗自激振动和外部激励振动的能力。振动稳定性对于轴的安全运行和寿命具有重要影响。要点一要点二评估方法振动稳定性评估通常通过临界转速和振动模态分析等方法进行。临界转速是轴在特定转速下发生共振的转速，而振动模态分析可以揭示轴的振动形态和...
