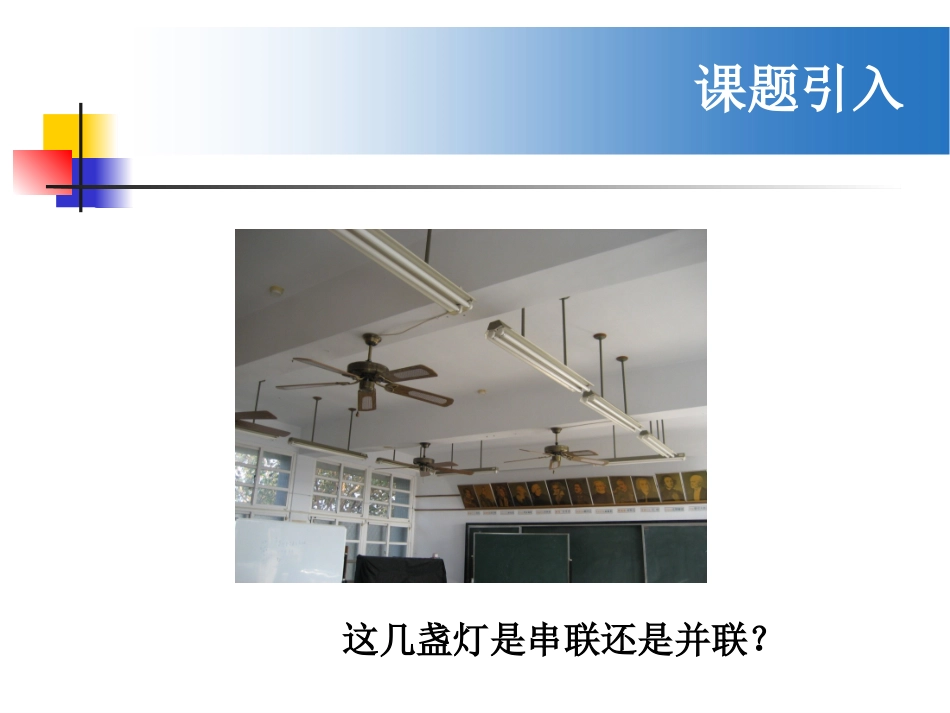

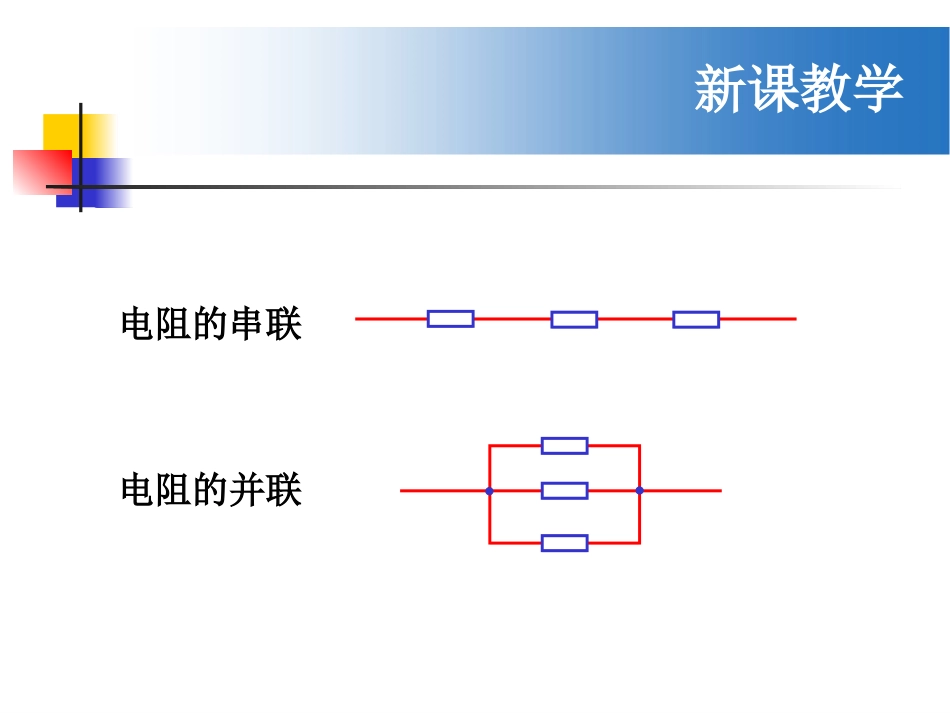

江苏省新华中学薛义荣江苏省新华中学薛义荣电阻的串联、并联及其应用课题引入这几盏灯是串联还是并联?新课教学电阻的串联电阻的并联电阻串联、电阻并联的特性新课教学三个电阻还有其他连接方式吗?问题讨论先串后并先并后串有一个灯泡正常工作时的电压4V、电阻5Ω问题讨论现只有一个量程是0.6A的电流表,能用该表测量小灯泡正常发光时的电流吗?新课教学表头量程小,测量实际电流电压有困难灵敏电流表(表头)主要参数内阻Rg满偏电流Ig满偏电压UggggRIU从电路的角度看,表头是一个电阻,能显示电流大小新课教学电压表的改装有一个表头,内阻Rg=120Ω,满偏电流Ig=3mA,把它改装成量程是6V的电压表,怎么办?gRIURgggIRIUggRRRUU0246V表头改装成电压表串联一个电阻,分担一部分电压新课教学小实验将一个电压表接在串联起来的两节干电池的两端,电压表有没有读数?再将相同型号的电压表串联起来接在该电源上,两电压表有读数吗?表头改装成电流表并联一个电阻,分担一部分电流gggRgIIRIIUR新课教学问题讨论调节控制元件——滑动变阻器能用下面的电路做“描绘小灯泡的伏安特性曲线”实验吗?为什么?新课教学限流电路和分压电路限流电路分压电路abcd不同点接法上电压变化范围一上一下一上两下U~URRR0~U0新课教学伏安法测电阻的两种电路下面两个伏安法测电阻的电路,在接法上有什么不同?AV=示数示数电流表外接电流表内接演示实验R内接>R外接为什么出现这种情况?结果会相同吗?课堂小结xR系统误差大xR内接法小xR偏大外接法偏小偶然误差多次测量求平均值变阻器限流电路分压电路明显不同:连接法、电压变化范围电表改装内外接限流分压电路电阻串联、并联的应用作业布置3、(选做题)请和同学讨论研究,设计一个将表头改装成双量程电流表的电路图,并把它画出来。4、(选做题)请熟悉几何画板软件的同学,下载限流、分压电路软件(http://www.yzxhzx.com/temp/wuli.rar),研究滑动变阻器最大阻值与待测电阻阻值对这两种电路输出电压的影响,尝试从变阻器和待测电阻阻值关系的角度,归纳选择这两种电路的方法。1、完成课本P54第1、2、3、4、6五题。2、完成课本P54第5题,请归纳如何根据试触的结果选择电流表外接或内接的方法。
