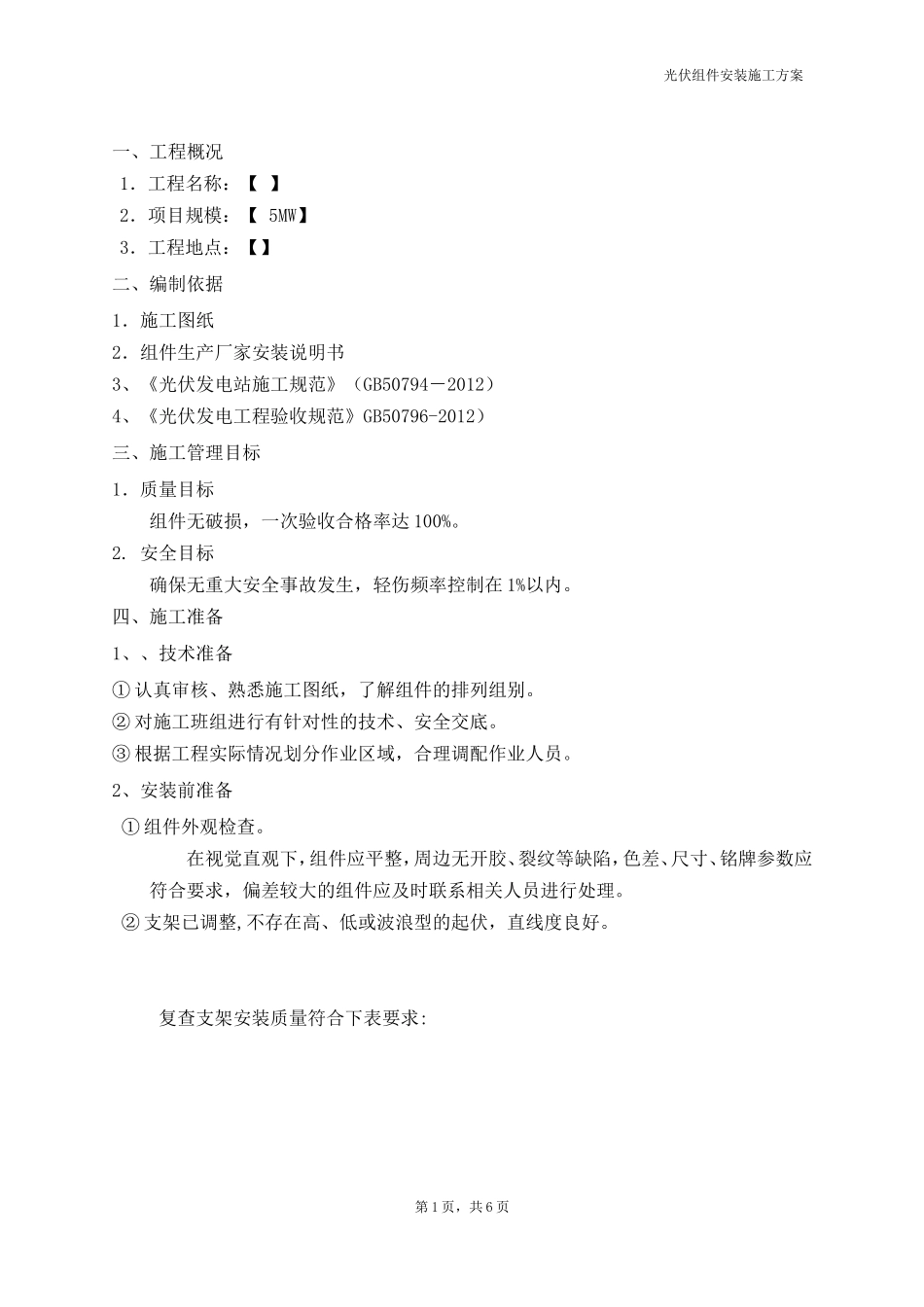

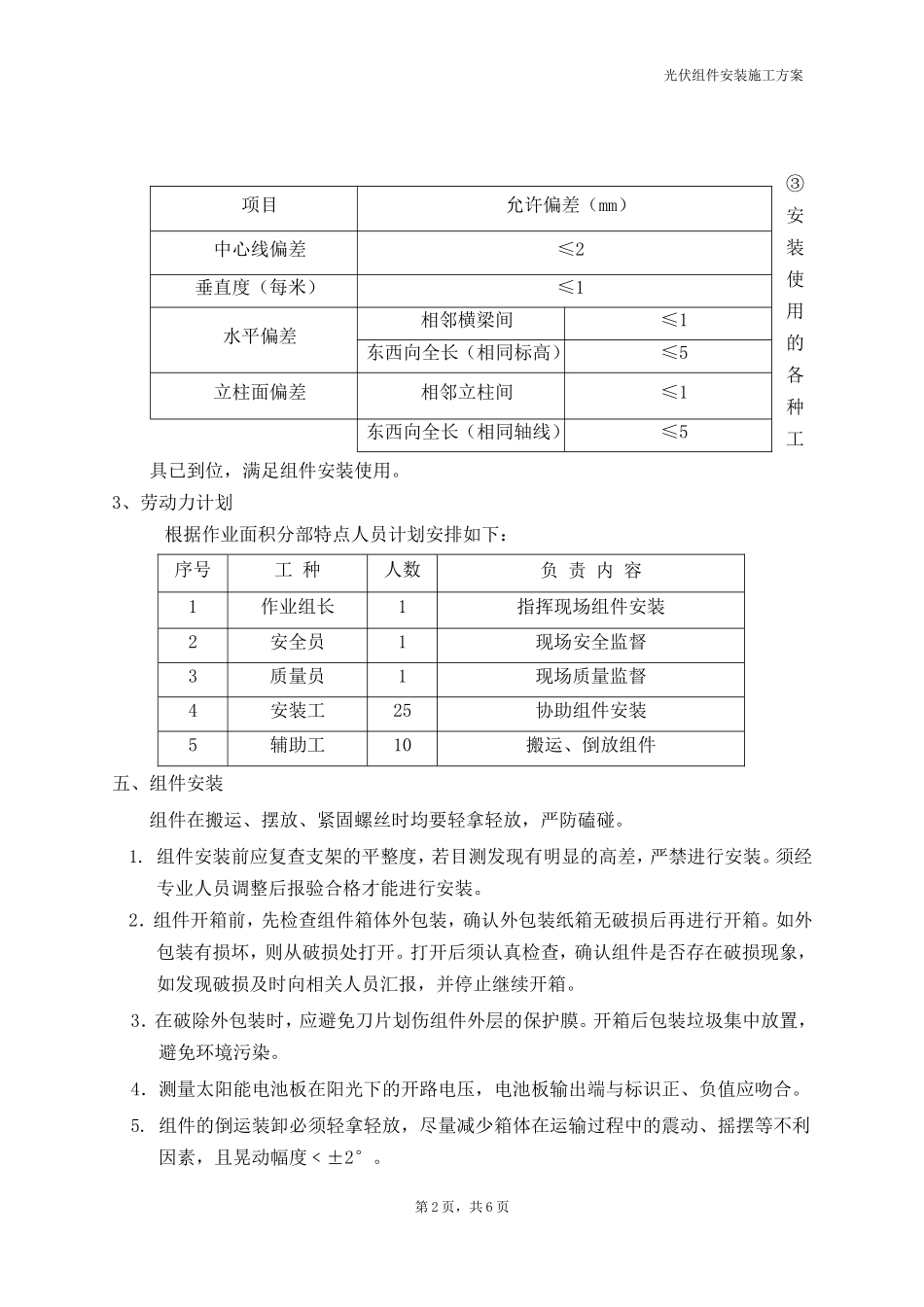

光伏组件安装施工方案一、工程概况1．工程名称：【】2．项目规模：【5MW】3．工程地点：【】二、编制依据1．施工图纸2．组件生产厂家安装说明书3、《光伏发电站施工规范》（GB50794－2012）4、《光伏发电工程验收规范》GB50796-2012）三、施工管理目标1．质量目标组件无破损，一次验收合格率达100%。2.安全目标确保无重大安全事故发生，轻伤频率控制在1%以内。四、施工准备1、、技术准备①认真审核、熟悉施工图纸，了解组件的排列组别。②对施工班组进行有针对性的技术、安全交底。③根据工程实际情况划分作业区域，合理调配作业人员。2、安装前准备①组件外观检查。在视觉直观下，组件应平整，周边无开胶、裂纹等缺陷，色差、尺寸、铭牌参数应符合要求，偏差较大的组件应及时联系相关人员进行处理。②支架已调整,不存在高、低或波浪型的起伏，直线度良好。复查支架安装质量符合下表要求:第1页，共6页光伏组件安装施工方案③安装使用的各种工具已到位，满足组件安装使用。3、劳动力计划根据作业面积分部特点人员计划安排如下：序号工种人数负责内容1作业组长1指挥现场组件安装2安全员1现场安全监督3质量员1现场质量监督4安装工25协助组件安装5辅助工10搬运、倒放组件五、组件安装组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。1.组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。须经专业人员调整后报验合格才能进行安装。2．组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。如外包装有损坏，则从破损处打开。打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。3．在破除外包装时，应避免刀片划伤组件外层的保护膜。开箱后包装垃圾集中放置，避免环境污染。4．测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正、负值应吻合。5.组件的倒运装卸必须轻拿轻放，尽量减少箱体在运输过程中的震动、摇摆等不利因素，且晃动幅度﹤±2°。第2页，共6页项目允许偏差（mm）中心线偏差≤2垂直度（每米）≤1水平偏差相邻横梁间≤1东西向全长（相同标高）≤5立柱面偏差相邻立柱间≤1东西向全长（相同轴线）≤5光伏组件安装施工方案6.安装过程中组件要轻拿轻放，搬动时严禁组件直接与地面接触，防止硬物对组件造成点损伤的隐患。组件确需依靠或平放时不得超过2块。7.组件安装过程中，安装人员严禁依靠、抓扶横梁、斜梁，避免产生变形对组件造成应力损伤。8.组件的安装顺序应由下至上，依次安装。下排组件安装完成后，上排组件在安装时应与定位块保持一定距离，避免在安装后，取出定位块时损伤组件。9.组件安装完成后应进行自检，看组件有无裂纹、层次不齐、防滑垫片卷边、上、下超出卡钳或达安装要求的其它问题，并及时整改。10.安装组件搭设的平台一定要稳固，防止颤动、跌滑。11.按照图纸要求安装每组组件数量，不得随意更改。组件安装时应拉水准线，并以上侧组件底端为基准，进行水平控制。12.组件之间的接线应符合以下要求：①.组件连接数量和路径应符合设计要求。②.组件间接插件（公母插头）应连接牢固。③.外接电缆同插接件连接处应搪锡。④.组串连接后开路电压和短路电流应符合设计要求。⑤.电线不得放置在檩条槽内（防槽内积水），用带钢芯黑色绑线绑扎在檩条的侧壁布置须整齐、美观。六、质量保证措施1、图纸会审制度在接到正式施工图纸后，我们将尽快熟悉图纸，了解工程特点和施工中可能出现的关键问题，认真做好图纸的自审工作。图纸会审过程中提出的问题及其解决办法和决定，由专人负责做好详细记录。2．施工技术资料的管理严格按照有关规定来进行技术资料的收集和整理。3．交底制度工程开工之前项目技术负责人要就施工图纸、施工方案向参加施工的全体人员进行交底，每个分项工程施工前工长要以书面形式向施工班组做详细的技术交底。重要部位、特殊部位或新材料、新工艺施工前技术负责人应写出书面技术交底。4．进场物资质量管理进入施工现场的物资必须具有合格证明外，还应进行外观质量检验和抽样送检。第3页，共6页光伏组件安装施工方案5．工程预检复核制度预检复核必须...
