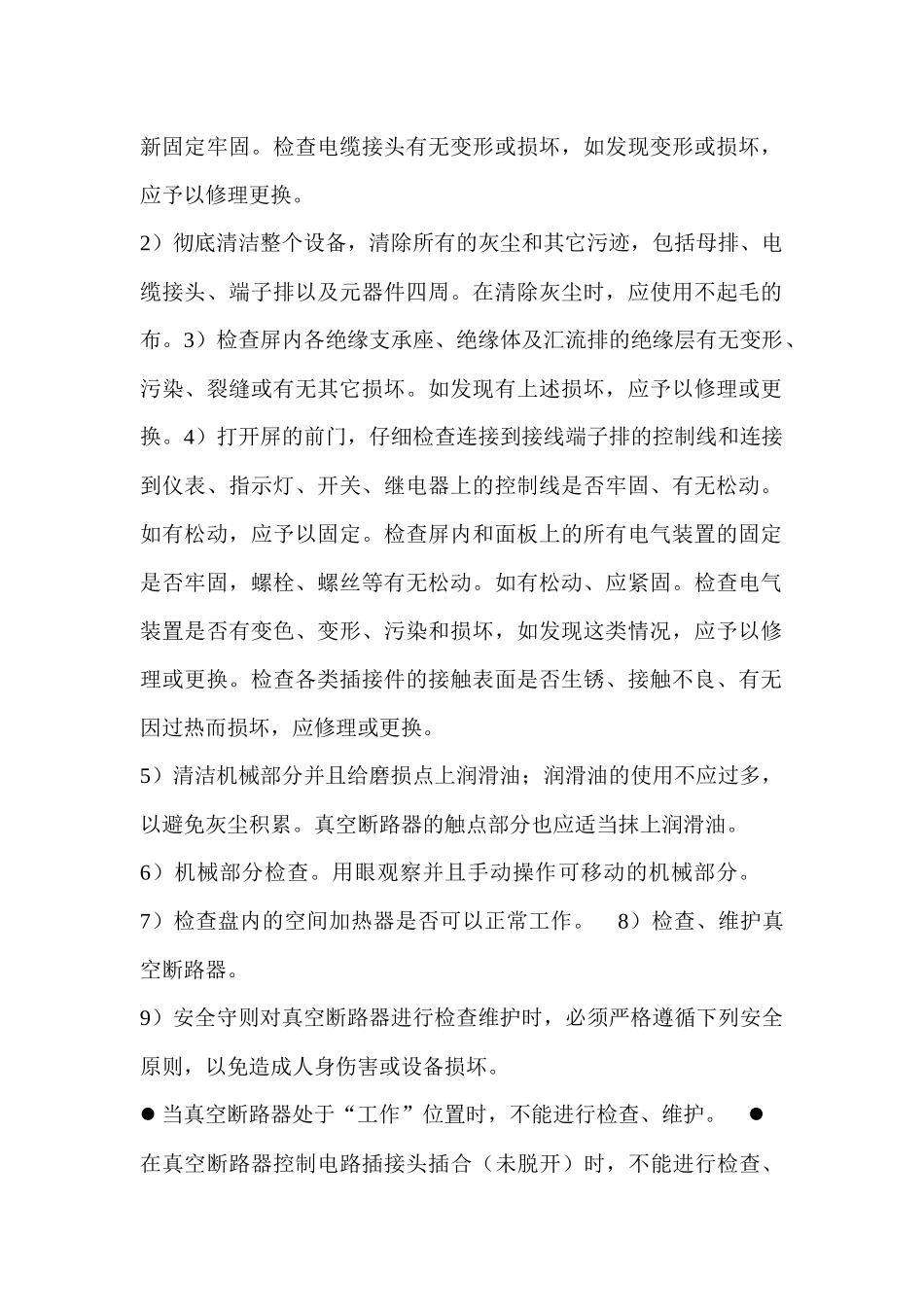

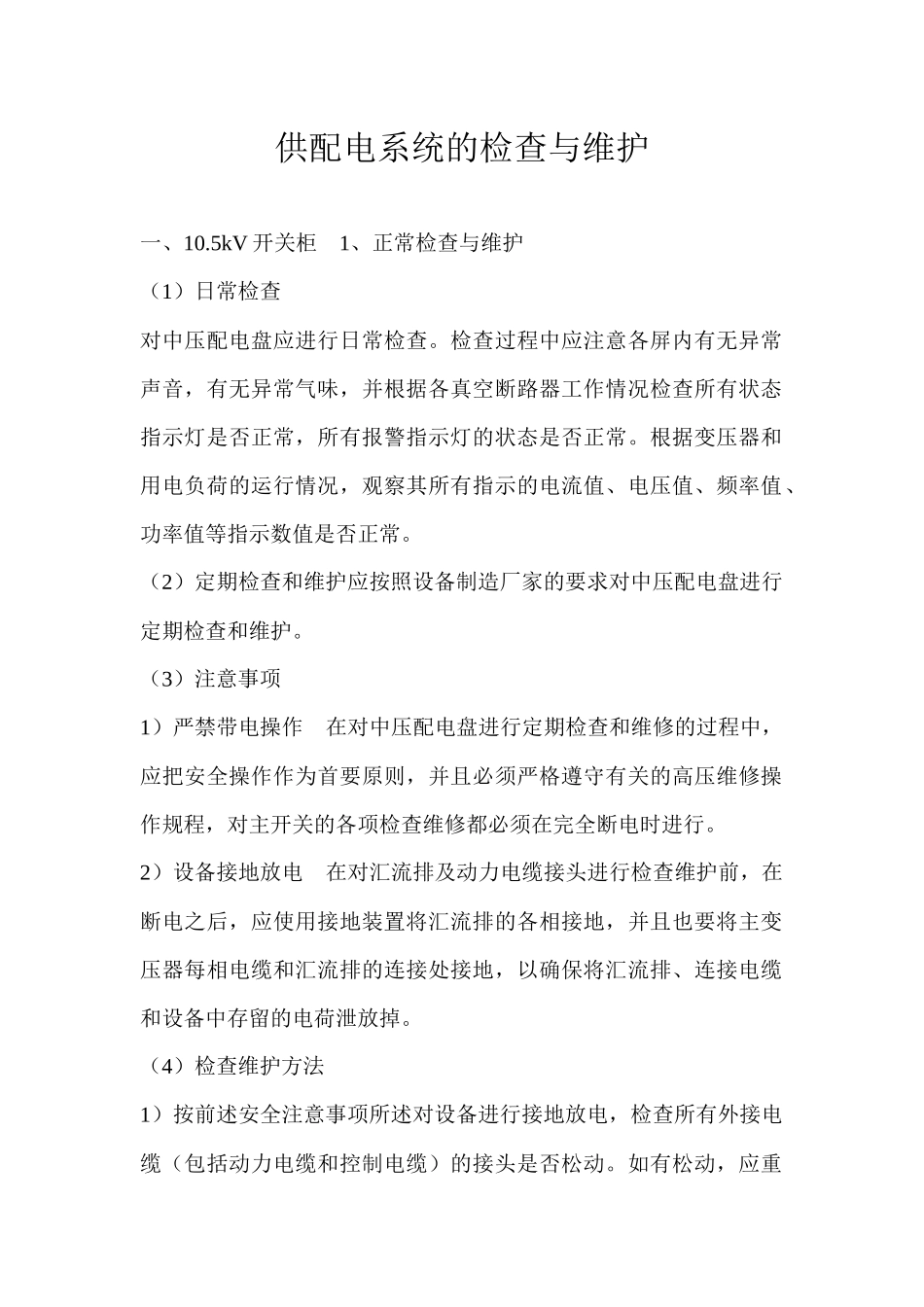

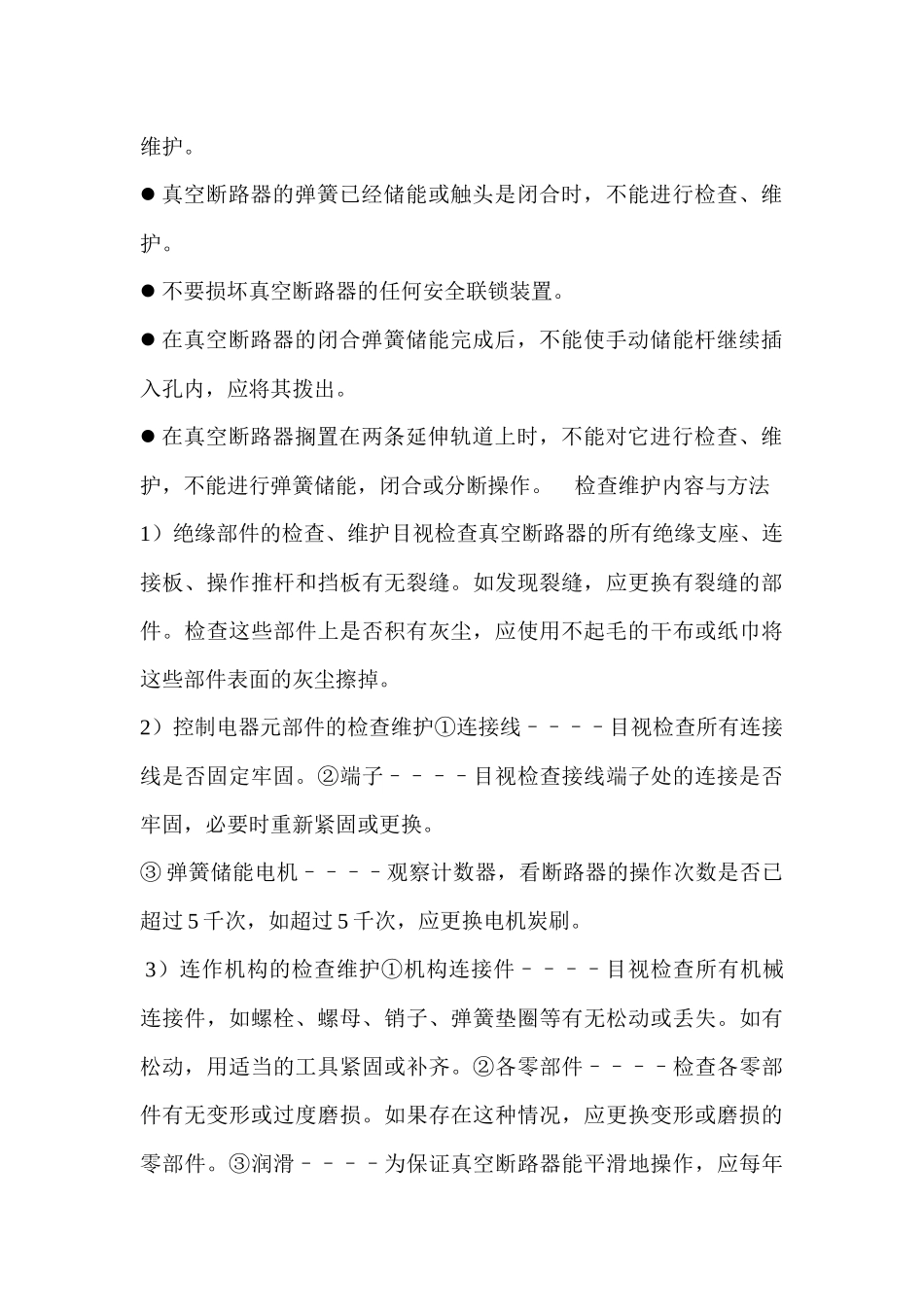

供配电系统的检查与维护一、10.5kV开关柜1、正常检查与维护（1）日常检查对中压配电盘应进行日常检查。检查过程中应注意各屏内有无异常声音，有无异常气味，并根据各真空断路器工作情况检查所有状态指示灯是否正常，所有报警指示灯的状态是否正常。根据变压器和用电负荷的运行情况，观察其所有指示的电流值、电压值、频率值、功率值等指示数值是否正常。（2）定期检查和维护应按照设备制造厂家的要求对中压配电盘进行定期检查和维护。（3）注意事项1）严禁带电操作在对中压配电盘进行定期检查和维修的过程中，应把安全操作作为首要原则，并且必须严格遵守有关的高压维修操作规程，对主开关的各项检查维修都必须在完全断电时进行。2）设备接地放电在对汇流排及动力电缆接头进行检查维护前，在断电之后，应使用接地装置将汇流排的各相接地，并且也要将主变压器每相电缆和汇流排的连接处接地，以确保将汇流排、连接电缆和设备中存留的电荷泄放掉。（4）检查维护方法1）按前述安全注意事项所述对设备进行接地放电，检查所有外接电缆（包括动力电缆和控制电缆）的接头是否松动。如有松动，应重新固定牢固。检查电缆接头有无变形或损坏，如发现变形或损坏，应予以修理更换。2）彻底清洁整个设备，清除所有的灰尘和其它污迹，包括母排、电缆接头、端子排以及元器件四周。在清除灰尘时，应使用不起毛的布。3）检查屏内各绝缘支承座、绝缘体及汇流排的绝缘层有无变形、污染、裂缝或有无其它损坏。如发现有上述损坏，应予以修理或更换。4）打开屏的前门，仔细检查连接到接线端子排的控制线和连接到仪表、指示灯、开关、继电器上的控制线是否牢固、有无松动。如有松动，应予以固定。检查屏内和面板上的所有电气装置的固定是否牢固，螺栓、螺丝等有无松动。如有松动、应紧固。检查电气装置是否有变色、变形、污染和损坏，如发现这类情况，应予以修理或更换。检查各类插接件的接触表面是否生锈、接触不良、有无因过热而损坏，应修理或更换。5）清洁机械部分并且给磨损点上润滑油；润滑油的使用不应过多，以避免灰尘积累。真空断路器的触点部分也应适当抹上润滑油。6）机械部分检查。用眼观察并且手动操作可移动的机械部分。7）检查盘内的空间加热器是否可以正常工作。8）检查、维护真空断路器。9）安全守则对真空断路器进行检查维护时，必须严格遵循下列安全原则，以免造成人身伤害或设备损坏。当真空断路器处于“工作”位置时，不能进行检查、维护。在真空断路器控制电路插接头插合（未脱开）时，不能进行检查、维护。真空断路器的弹簧已经储能或触头是闭合时，不能进行检查、维护。不要损坏真空断路器的任何安全联锁装置。在真空断路器的闭合弹簧储能完成后，不能使手动储能杆继续插入孔内，应将其拨出。在真空断路器搁置在两条延伸轨道上时，不能对它进行检查、维护，不能进行弹簧储能，闭合或分断操作。检查维护内容与方法1）绝缘部件的检查、维护目视检查真空断路器的所有绝缘支座、连接板、操作推杆和挡板有无裂缝。如发现裂缝，应更换有裂缝的部件。检查这些部件上是否积有灰尘，应使用不起毛的干布或纸巾将这些部件表面的灰尘擦掉。2）控制电器元部件的检查维护①连接线––––目视检查所有连接线是否固定牢固。②端子––––目视检查接线端子处的连接是否牢固，必要时重新紧固或更换。③弹簧储能电机––––观察计数器，看断路器的操作次数是否已超过5千次，如超过5千次，应更换电机炭刷。3）连作机构的检查维护①机构连接件––––目视检查所有机械连接件，如螺栓、螺母、销子、弹簧垫圈等有无松动或丢失。如有松动，用适当的工具紧固或补齐。②各零部件––––检查各零部件有无变形或过度磨损。如果存在这种情况，应更换变形或磨损的零部件。③润滑––––为保证真空断路器能平滑地操作，应每年定期进行1次润滑。④操作检查––––手动储能并且使真空断路器闭合，然后分断2次－3次。具体步骤为：将手动弹簧储能杆插入手动储能插孔内，上下板动储能杆数十次，使闭合弹簧储能。储能完成后，可听见一声“咔嗒”的声音，同时弹簧储能/释放指示器会显示“Charged”（已...
