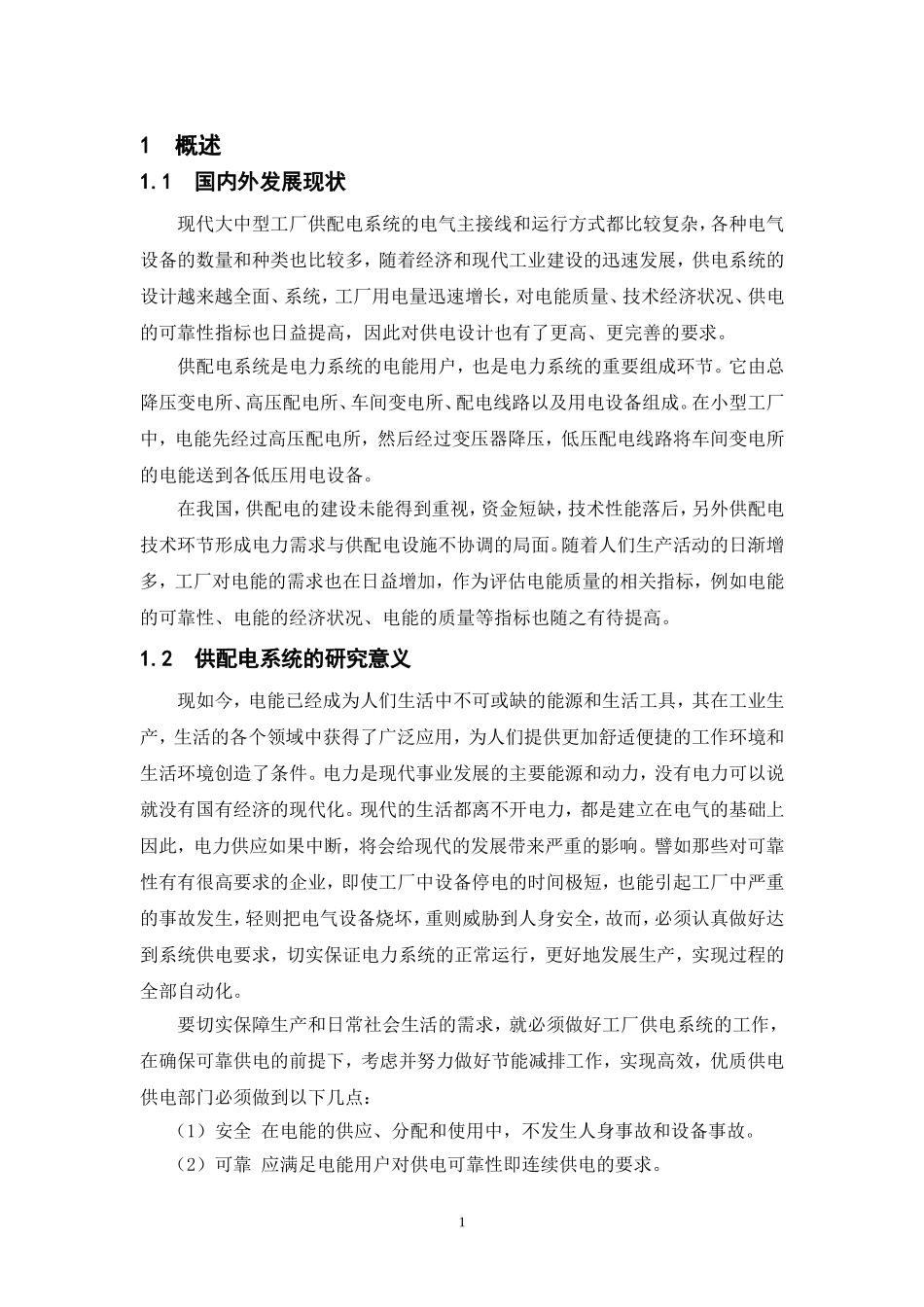

供配电系统设计毕业设计_第1页
1/34

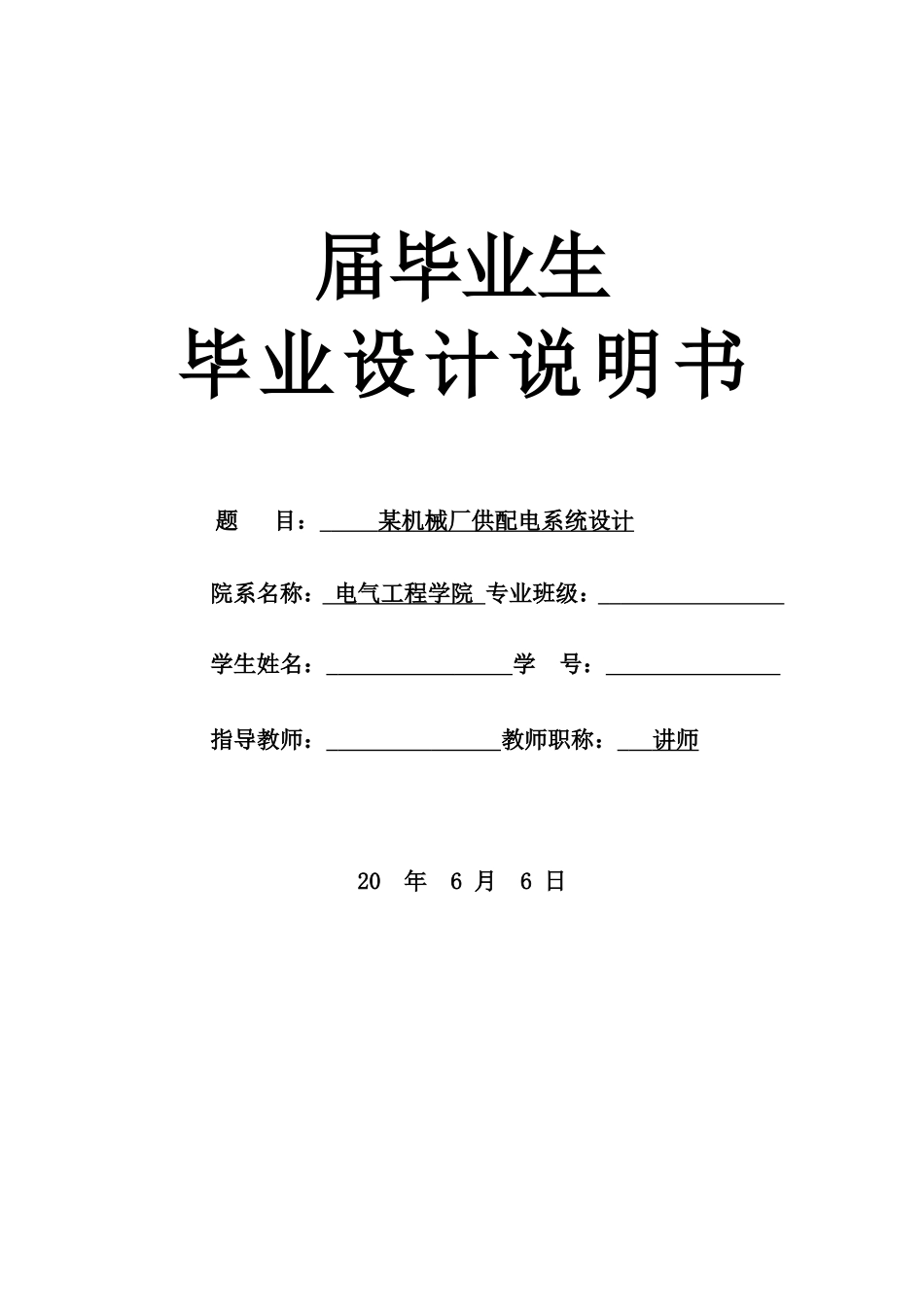

供配电系统设计毕业设计_第2页
2/34
供配电系统设计毕业设计_第3页
3/34
届毕业生毕业设计说明书题目:某机械厂供配电系统设计院系名称:电气工程学院专业班级:学生姓名:学号:指导教师:教师职称:讲师20年6月6日I目次1概述.............................................................11.1国内外发展现状.............................................11.2供配电系统的研究意义.......................................11.3研究的内容.................................................22负荷计算及无功补偿...............................................32.1电力负荷的类型.............................................32.2负荷计算...................................................32.3无功功率补偿...............................................83变电所主变压器选择和主接线方案选择..............................103.1变电所主变压器的选择......................................103.2主接线方案设计............................................103.3厂区规划图................................................124短路电流的计算..................................................144.1短路电流计算的基本公式....................................144.2电抗标幺值的计算公式......................................144.3确定基准值、计算电抗标幺值................................155高、低压电气设备的选择与校验....................................185.1高压设备的选择与校验......................................185.2低压设备的选择与校验......................................205.3母线的选择................................................205.4导线的选择................................................216继电保护的整定与计算............................................226.1高压线路的继电保护........................................226.2电力变压器的继电保护......................................237防雷和接地装置..................................................247.1防雷......................................................247.2接地装置..................................................247.3防雷措施..................................................25结论.............................................................26致谢.............................................................27参考文献........................................................28附录A电气主接线图...............................................3011概述1.1国内外发展现状现代大中型工厂供配电系统的电气主接线和运行方式都比较复杂,各种电气设备的数量和种类也比较多,随着经济和现代工业建设的迅速发展,供电系统的设计越来越全面、系统,工厂用电量迅速增长,对电能质量、技术经济状况、供电的可靠性指标也日益提高,因此对供电设计也有了更高、更完善的要求。供配电系统是电力系统的电能用户,也是电力系统的重要组成环节。它由总降压变电所、高压配电所、车间变电所、配电线路以及用电设备组成。在小型工厂中,电能先经过高压配电所,然后经过变压器降压,低压配电线路将车间变电所的电能送到各低压用电设备。在我国,供配电的建设未能得到重视,资金短缺,技术性能落后,另外供配电技术环节形成电力需求与供配电设施不协调的局面。随着人们生产活动的日渐增多,工厂对电能的需求也在日益增加,作为评估电能质量的相关指标,例如电能的可靠性、电能的经济状况、电能的质量等指标也随之有待提高。1.2供配电系统的研究意义现如今,电能已经成为人们生活中不可或缺的能源和生活工具,其在工业生产,生活的各个领域中获得了广泛应用,为人们提供更加舒适便捷的工作环境和生活环境创造了条件。电力是现代事业发展的主要能源和动力,没有电力可以说就没有国有经济的现代化。现代的生活都离不开电力,都是建立在电气的基础上因此,电力供应如果中断,将会给现代的发展...
