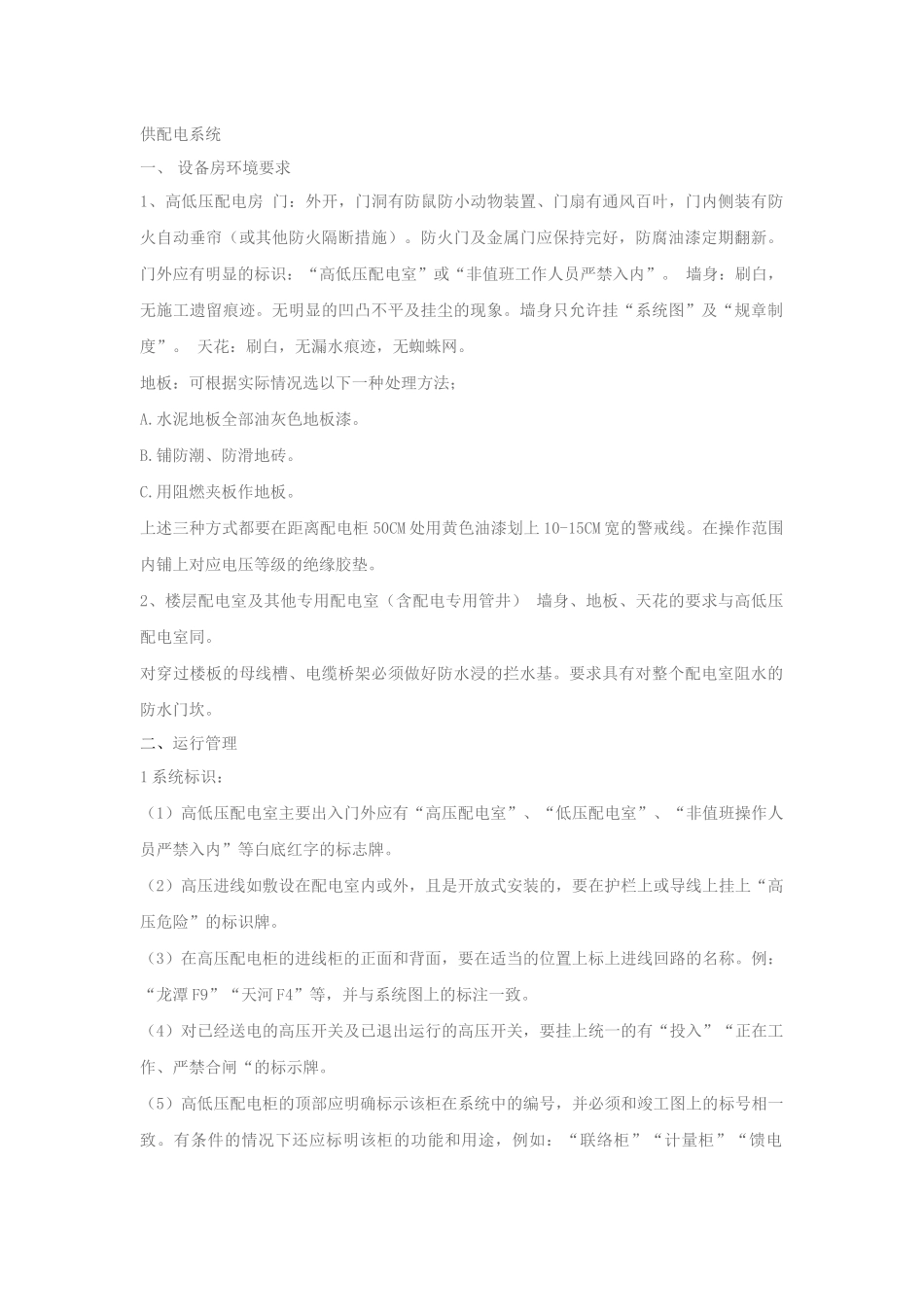

供配电系统一、设备房环境要求1、高低压配电房门:外开,门洞有防鼠防小动物装置、门扇有通风百叶,门内侧装有防火自动垂帘(或其他防火隔断措施)。防火门及金属门应保持完好,防腐油漆定期翻新。门外应有明显的标识:“高低压配电室”或“非值班工作人员严禁入内”。墙身:刷白,无施工遗留痕迹。无明显的凹凸不平及挂尘的现象。墙身只允许挂“系统图”及“规章制度”。天花:刷白,无漏水痕迹,无蜘蛛网。地板:可根据实际情况选以下一种处理方法;A.水泥地板全部油灰色地板漆。B.铺防潮、防滑地砖。C.用阻燃夹板作地板。上述三种方式都要在距离配电柜50CM处用黄色油漆划上10-15CM宽的警戒线。在操作范围内铺上对应电压等级的绝缘胶垫。2、楼层配电室及其他专用配电室(含配电专用管井)墙身、地板、天花的要求与高低压配电室同。对穿过楼板的母线槽、电缆桥架必须做好防水浸的拦水基。要求具有对整个配电室阻水的防水门坎。二、运行管理1系统标识:(1)高低压配电室主要出入门外应有“高压配电室”、“低压配电室”、“非值班操作人员严禁入内”等白底红字的标志牌。(2)高压进线如敷设在配电室内或外,且是开放式安装的,要在护栏上或导线上挂上“高压危险”的标识牌。(3)在高压配电柜的进线柜的正面和背面,要在适当的位置上标上进线回路的名称。例:“龙潭F9”“天河F4”等,并与系统图上的标注一致。(4)对已经送电的高压开关及已退出运行的高压开关,要挂上统一的有“投入”“正在工作、严禁合闸“的标示牌。(5)高低压配电柜的顶部应明确标示该柜在系统中的编号,并必须和竣工图上的标号相一致。有条件的情况下还应标明该柜的功能和用途,例如:“联络柜”“计量柜”“馈电柜”等。(6)在低压配电柜的所有送电开关的面板上应该用统一的字样表示该路开关的回路名称。(7)在低压配电送电的“母线槽”“电缆”上应可靠地扎上已经标注上回路名称的金属牌子,在同一回路不同的适当位置,扎上同一标示。(8)楼层配电室及专用管井应该有明确的标示牌。(9)高低压配电室及其他独立的配电室内的接地点应有明确统一的“接地点#号”的标识。(10)对于高压配电的直流操作电源的电池组的表面,应保持清洁,电池水保持在规定的范围内(干式免维护电池应定期检查)。发电机房的照明、通风、冷却、泵油设备的用电应接入确保回路,以保证发电机组送电后,能确保这些设备的运行用电。2、高低压配电运行记录要求(1)运行技术参数:高压侧(以高压供电回路为记录项):每小时记录电压(KV)、电流(A)直流屏技术数据:充电电压、电流、直流电压。低压侧受电端总开关、各馈电回路(屏、柜)的每小时记录电压(V)电流(A)功率因素(COSφ),每天固定时间记录主要回路的电能耗用情况。(2)运行数据统计电能耗用统计表(附表)月总负荷变化情况曲线表(附表)××回路月负荷情况变化曲线表(附表)变压器投入运行情况统计表(附表)(3)交接班记录与检查当班运行人员要对其记录负责,认真签名,每月由系统工程师对其运行记录、各类统计表格进行审核并签字。3、设备完好标准(1)设备外观干净完整,各类标示清晰,各类指示灯完好无缺,各类仪表完好、指示正确。(2)各级开关工作正常,高低压开关柜的前后门锁完好无损。直流屏工作正常,电池保养正确。补尝电容柜能正常投入运行,各电容器组完好无损。高压操作工具齐全,且有检验合格证。(3)配电间内照明灯具齐全,防小动物的措施完好。(4)配电间内的灭火设备处在有效期内,火灾报警设备有效。(5)变压器房干净,无浮尘,变压器无过载、超温,设备房内照明灯具完整,通风设备完好。4、运行情况分析每年年末到次年一月前,由系统工程师对本年度的系统运行情况进行技术分析,提交系统运行分析报告。系统运行情况分析报告必须具有如下内容:(1)全年平均荷载(KW)、各台变压器的运行时数(H)、总用电量、重点用电回路的用电总量(KWH)、全年低压端平均线电压(V)、全年平均气温(℃)、全年高低压配电设备的故障率(%)(从高压进线开始到低压配电柜出线端止的设备)(2)分析系统运行的主要技术特点(3)分析出现故障的主要原因(4)对全年系统...
