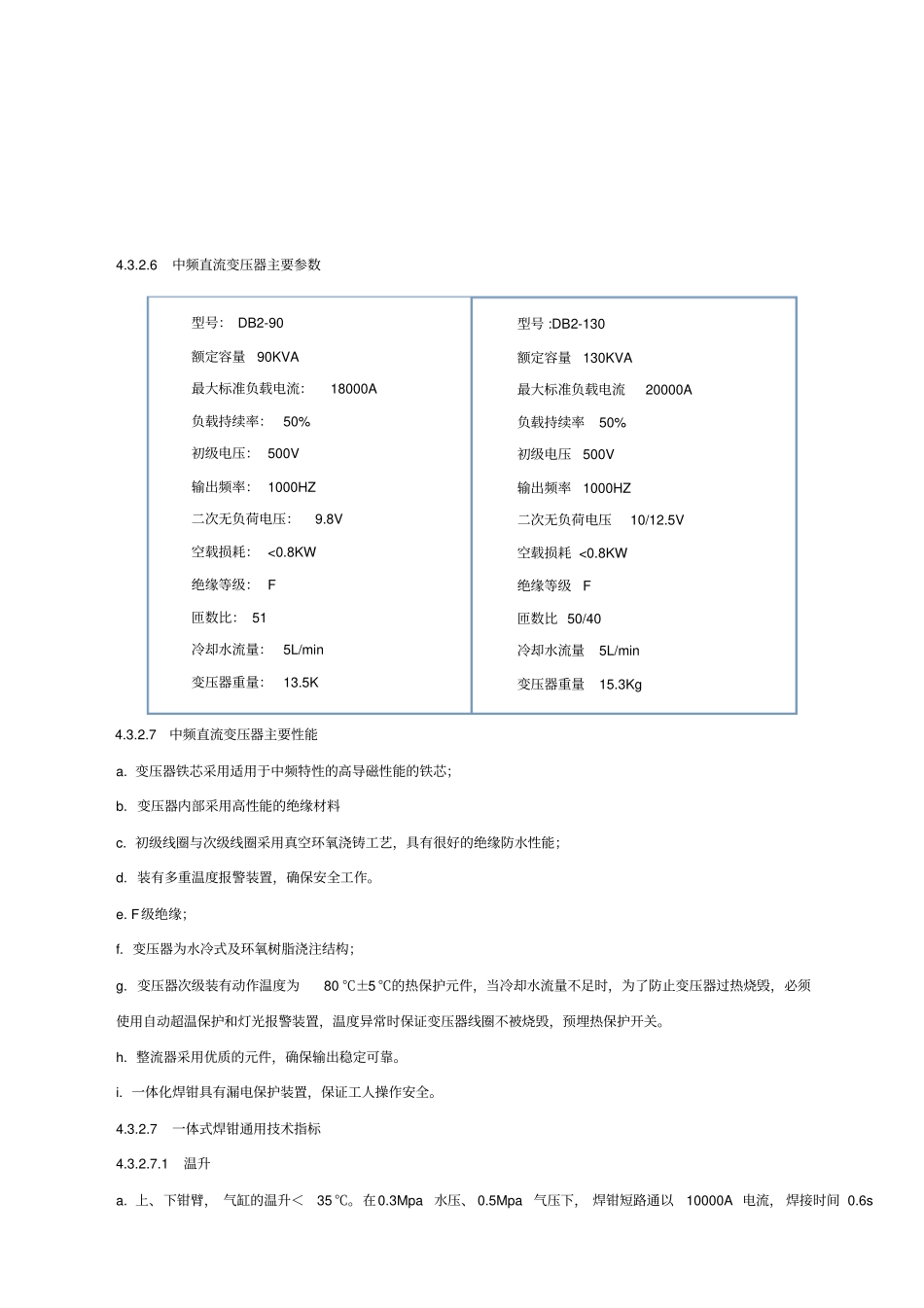

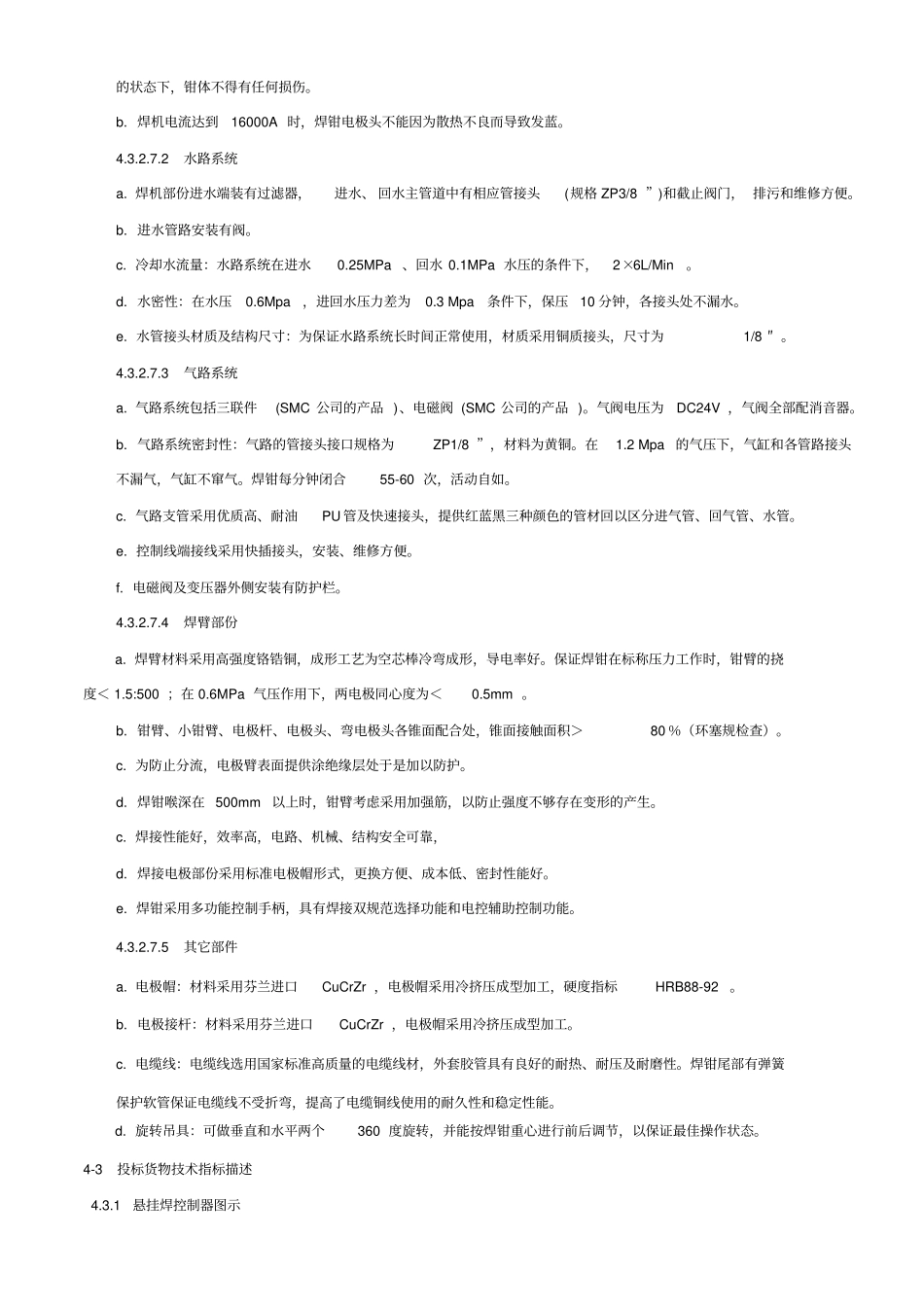

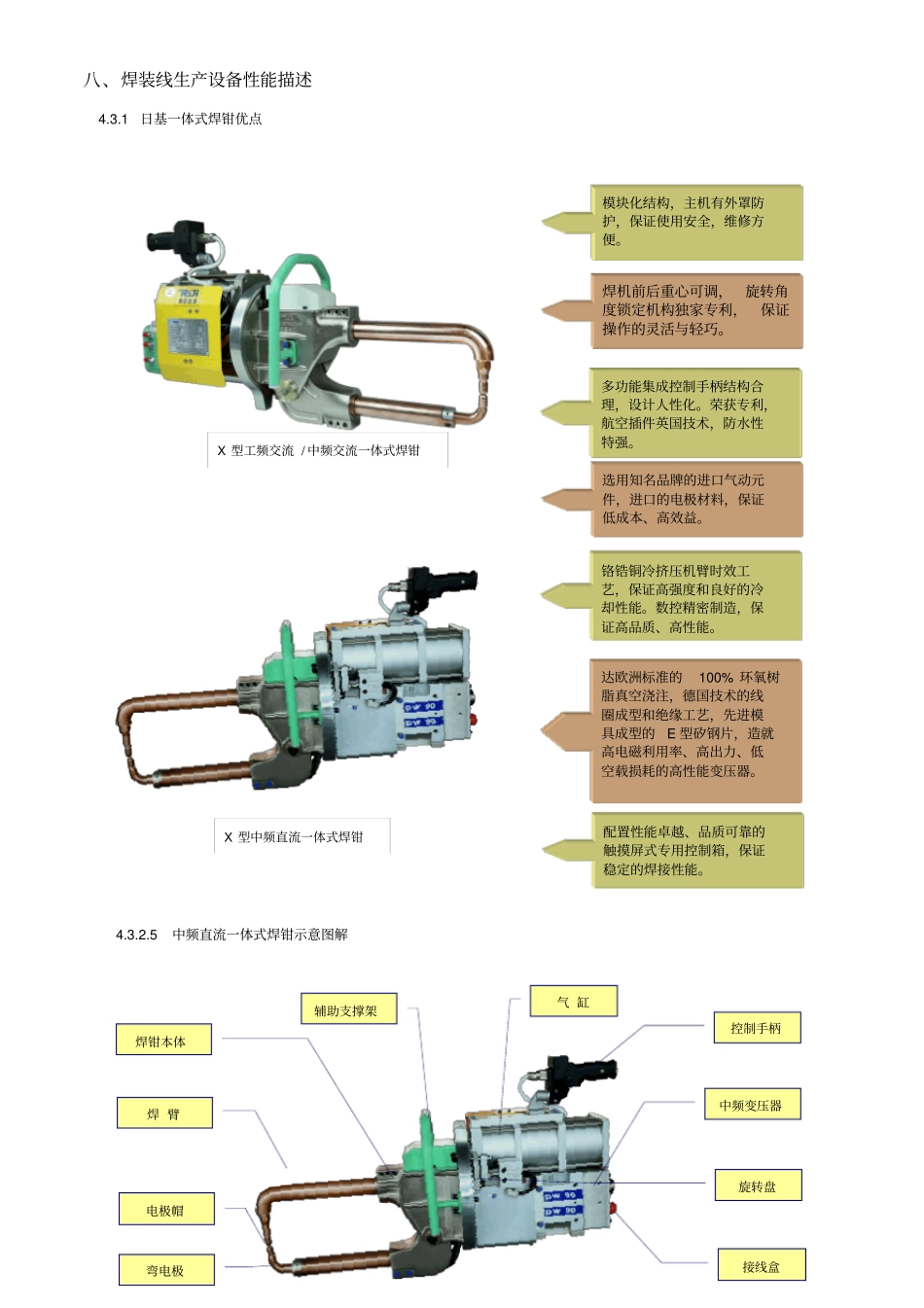

八、焊装线生产设备性能描述4.3.1日基一体式焊钳优点4.3.2.5中频直流一体式焊钳示意图解模块化结构，主机有外罩防护，保证使用安全，维修方便。X型工频交流/中频交流一体式焊钳铬锆铜冷挤压机臂时效工艺，保证高强度和良好的冷却性能。数控精密制造，保证高品质、高性能。选用知名品牌的进口气动元件，进口的电极材料，保证低成本、高效益。多功能集成控制手柄结构合理，设计人性化。荣获专利，航空插件英国技术，防水性特强。焊机前后重心可调，旋转角度锁定机构独家专利，保证操作的灵活与轻巧。达欧洲标准的100%环氧树脂真空浇注，德国技术的线圈成型和绝缘工艺，先进模具成型的E型矽钢片，造就高电磁利用率、高出力、低空载损耗的高性能变压器。配置性能卓越、品质可靠的触摸屏式专用控制箱，保证稳定的焊接性能。X型中频直流一体式焊钳控制手柄中频变压器旋转盘接线盒气缸辅助支撑架焊钳本体焊臂电极帽弯电极4.3.2.6中频直流变压器主要参数4.3.2.7中频直流变压器主要性能a.变压器铁芯采用适用于中频特性的高导磁性能的铁芯；b.变压器内部采用高性能的绝缘材料c.初级线圈与次级线圈采用真空环氧浇铸工艺，具有很好的绝缘防水性能；d.装有多重温度报警装置，确保安全工作。e.F级绝缘；f.变压器为水冷式及环氧树脂浇注结构；g.变压器次级装有动作温度为80℃±5℃的热保护元件，当冷却水流量不足时，为了防止变压器过热烧毁，必须使用自动超温保护和灯光报警装置，温度异常时保证变压器线圈不被烧毁，预埋热保护开关。h.整流器采用优质的元件，确保输出稳定可靠。i.一体化焊钳具有漏电保护装置，保证工人操作安全。4.3.2.7一体式焊钳通用技术指标4.3.2.7.1温升a.上、下钳臂，气缸的温升＜35℃。在0.3Mpa水压、0.5Mpa气压下，焊钳短路通以10000A电流，焊接时间0.6s型号:DB2-130额定容量130KVA最大标准负载电流20000A负载持续率50%初级电压500V输出频率1000HZ二次无负荷电压10/12.5V空载损耗<0.8KW绝缘等级F匝数比50/40冷却水流量5L/min变压器重量15.3Kg型号：DB2-90额定容量90KVA最大标准负载电流：18000A负载持续率：50%初级电压：500V输出频率：1000HZ二次无负荷电压：9.8V空载损耗：<0.8KW绝缘等级：F匝数比：51冷却水流量：5L/min变压器重量：13.5K的状态下，钳体不得有任何损伤。b.焊机电流达到16000A时，焊钳电极头不能因为散热不良而导致发蓝。4.3.2.7.2水路系统a.焊机部份进水端装有过滤器，进水、回水主管道中有相应管接头(规格ZP3/8”)和截止阀门，排污和维修方便。b.进水管路安装有阀。c.冷却水流量：水路系统在进水0.25MPa、回水0.1MPa水压的条件下，2×6L/Min。d.水密性：在水压0.6Mpa，进回水压力差为0.3Mpa条件下，保压10分钟，各接头处不漏水。e.水管接头材质及结构尺寸：为保证水路系统长时间正常使用，材质采用铜质接头，尺寸为1/8″。4.3.2.7.3气路系统a.气路系统包括三联件(SMC公司的产品)、电磁阀(SMC公司的产品)。气阀电压为DC24V，气阀全部配消音器。b.气路系统密封性：气路的管接头接口规格为ZP1/8”，材料为黄铜。在1.2Mpa的气压下，气缸和各管路接头不漏气，气缸不窜气。焊钳每分钟闭合55-60次，活动自如。c.气路支管采用优质高、耐油PU管及快速接头，提供红蓝黑三种颜色的管材回以区分进气管、回气管、水管。e.控制线端接线采用快插接头，安装、维修方便。f.电磁阀及变压器外侧安装有防护栏。4.3.2.7.4焊臂部份a.焊臂材料采用高强度铬锆铜，成形工艺为空芯棒冷弯成形，导电率好。保证焊钳在标称压力工作时，钳臂的挠度＜1.5:500；在0.6MPa气压作用下，两电极同心度为＜0.5mm。b.钳臂、小钳臂、电极杆、电极头、弯电极头各锥面配合处，锥面接触面积＞80％（环塞规检查）。c.为防止分流，电极臂表面提供涂绝缘层处于是加以防护。d.焊钳喉深在500mm以上时，钳臂考虑采用加强筋，以防止强度不够存在变形的产生。c.焊接性能好，效率高，电路、机械、结构安全可靠，d.焊接电极部份采用标准电极帽形式，更换方便、成本低、密封性能好。e.焊钳采用多功能控制手柄，具有焊接双规范选择功能和电控辅助控制功能。4.3.2.7.5其它部件a.电极帽：材料采用芬兰进口CuCrZ...
