供热管道冲管方案VIP免费

供热管道冲管方案_第1页
1/8
供热管道冲管方案_第2页
2/8
供热管道冲管方案_第3页
3/8

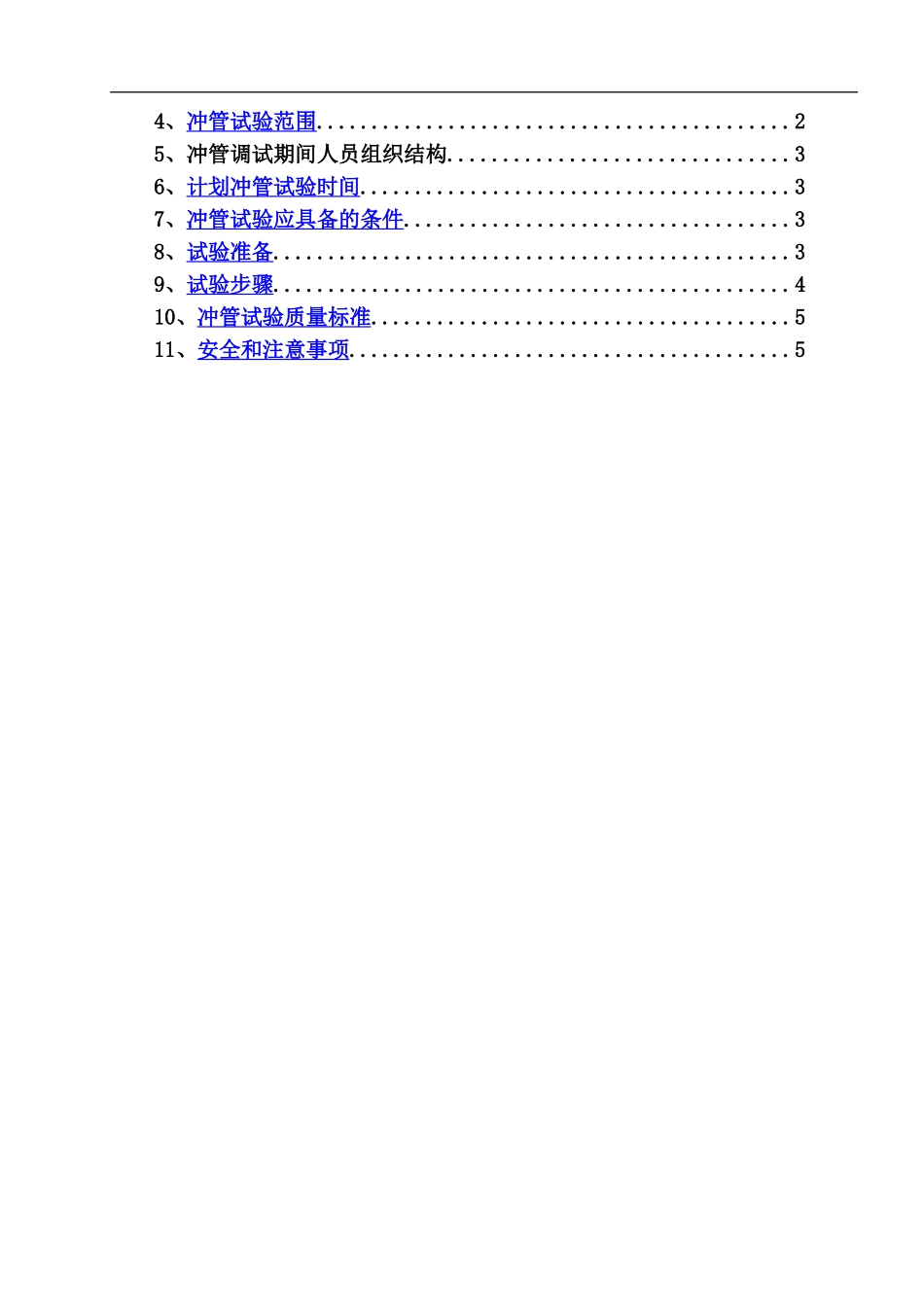

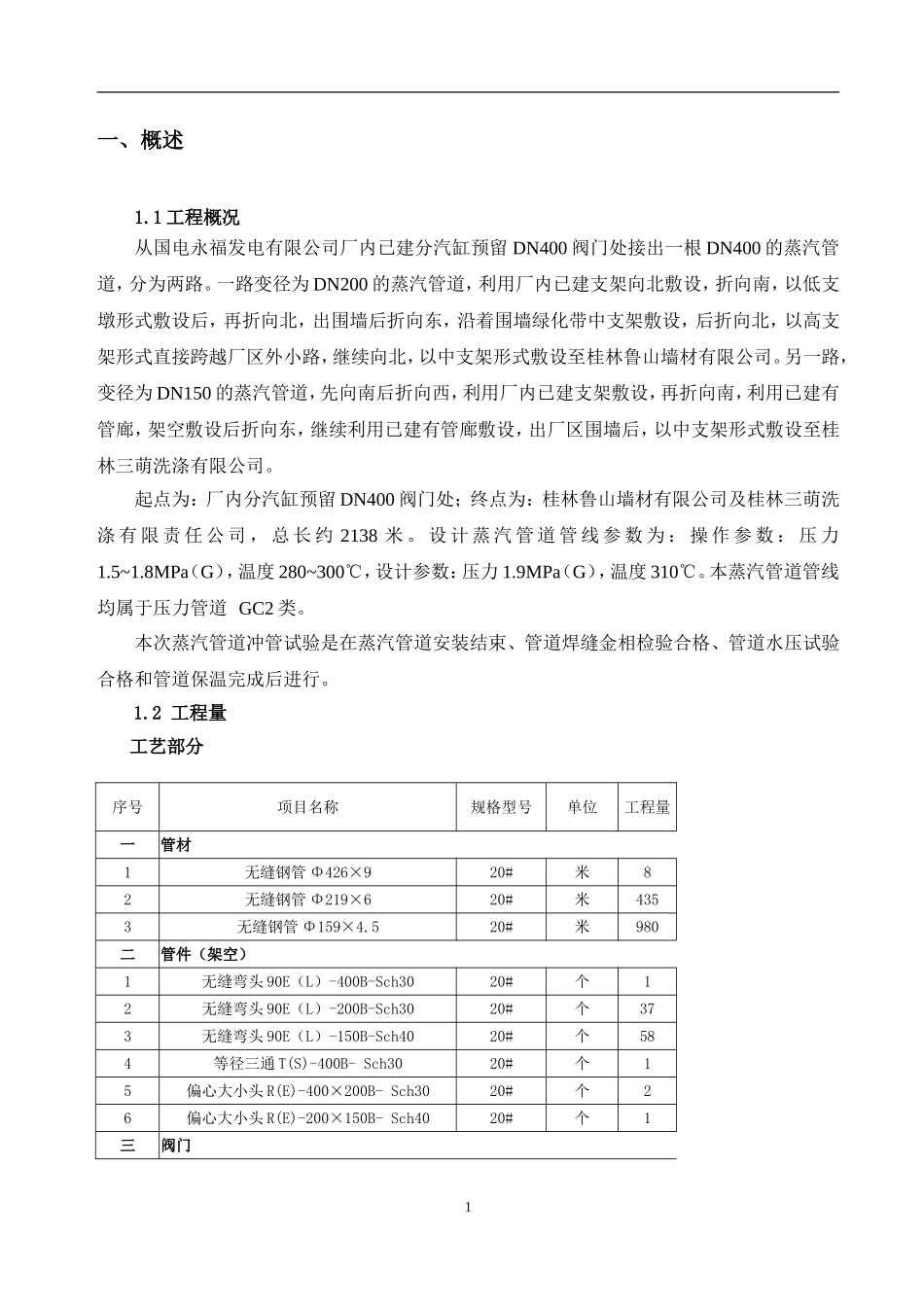

国电永福发电有限公司供热管线改造项目管道冲管施工方案编制:审核:批准:山东东方腾飞安装工程有限公司永福项目部2015年12月10日目录1、概述...................................................12、编制依据...............................................23、试验目的...............................................24、冲管试验范围...........................................25、冲管调试期间人员组织结构...............................36、计划冲管试验时间.......................................37、冲管试验应具备的条件...................................38、试验准备...............................................39、试验步骤...............................................410、冲管试验质量标准......................................511、安全和注意事项........................................51一、概述1.1工程概况从国电永福发电有限公司厂内已建分汽缸预留DN400阀门处接出一根DN400的蒸汽管道,分为两路。一路变径为DN200的蒸汽管道,利用厂内已建支架向北敷设,折向南,以低支墩形式敷设后,再折向北,出围墙后折向东,沿着围墙绿化带中支架敷设,后折向北,以高支架形式直接跨越厂区外小路,继续向北,以中支架形式敷设至桂林鲁山墙材有限公司。另一路,变径为DN150的蒸汽管道,先向南后折向西,利用厂内已建支架敷设,再折向南,利用已建有管廊,架空敷设后折向东,继续利用已建有管廊敷设,出厂区围墙后,以中支架形式敷设至桂林三萌洗涤有限公司。起点为:厂内分汽缸预留DN400阀门处;终点为:桂林鲁山墙材有限公司及桂林三萌洗涤有限责任公司,总长约2138米。设计蒸汽管道管线参数为:操作参数:压力1.5~1.8MPa(G),温度280~300℃,设计参数:压力1.9MPa(G),温度310℃。本蒸汽管道管线均属于压力管道GC2类。本次蒸汽管道冲管试验是在蒸汽管道安装结束、管道焊缝金相检验合格、管道水压试验合格和管道保温完成后进行。1.2工程量工艺部分序号项目名称规格型号单位工程量一管材1无缝钢管Φ426×920#米82无缝钢管Φ219×620#米4353无缝钢管Φ159×4.520#米980二管件(架空)1无缝弯头90E(L)-400B-Sch3020#个12无缝弯头90E(L)-200B-Sch3020#个373无缝弯头90E(L)-150B-Sch4020#个584等径三通T(S)-400B-Sch3020#个15偏心大小头R(E)-400×200B-Sch3020#个26偏心大小头R(E)-200×150B-Sch4020#个1三阀门21电动闸阀PN40DN200碳钢个12闸阀PN40DN150碳钢个13电动闸阀PN40DN150碳钢个1四疏水装置1架空疏水1蒸汽启动疏水装置PN40DN200组合件套42蒸汽连续疏水装置(架空)PN40DN200其中疏水器PN40DN25,型号FZBs40H-4B组合件套23蒸汽启动疏水装置PN40DN150组合件套64蒸汽连续疏水装置(架空)PN40DN150,其中疏水器PN40DN25,型号FZBs40H-4B组合件套3五旋转补偿器1PN40DN200组合件个22PN40DN150组合件个122、编制依据2.1《工业金属管道工程施工及验收规范》GB50235-97;2.2《电力建设施工及验收技术规范》(锅炉篇)DL/T5047-95;2.3《火电施工质量检验及评定标准》(锅炉篇)1996年;2.4DL5009.1-2002《电力建设安全工作规程》火力发电厂部分2.5电力建设安全健康与环境管理工作规定(国家电力公司2001-01-21实施)。2.6设计院提供的供热系统图、安装图以及说明书。3、试验目的为了确保供热管道(新安装管道)长期、稳定投入运行,检验管道承压部件和焊缝的严密性和安全性,并将管道内残存铁锈和焊渣用蒸汽冲洗干净,向用户提供高品质蒸汽,特制定以下冲管试验方案。4、冲管试验范围219×6段管道#3炉供热蒸汽联箱DN400手动控制阀沿1001路线至鲁山墙材有限公司159×4.5段管道#3炉供热蒸汽联箱DN400手动控制阀沿2001线路至2112号土建管墩与三萌洗涤有限公司接口处35、冲管调试期间人员组织结构蒸汽管道冲管调试由国电永福发电有限公司和山东腾飞工程安装有限公司项目部组织各部门成立冲管试验领导小组,负责统一指挥协调工作,管道冲管总指挥中心设在新厂主控室内,冲管总指挥由黄铭东负责,运行人员操作、调度由韦华觉现场负责。蒸汽管道冲管领...
