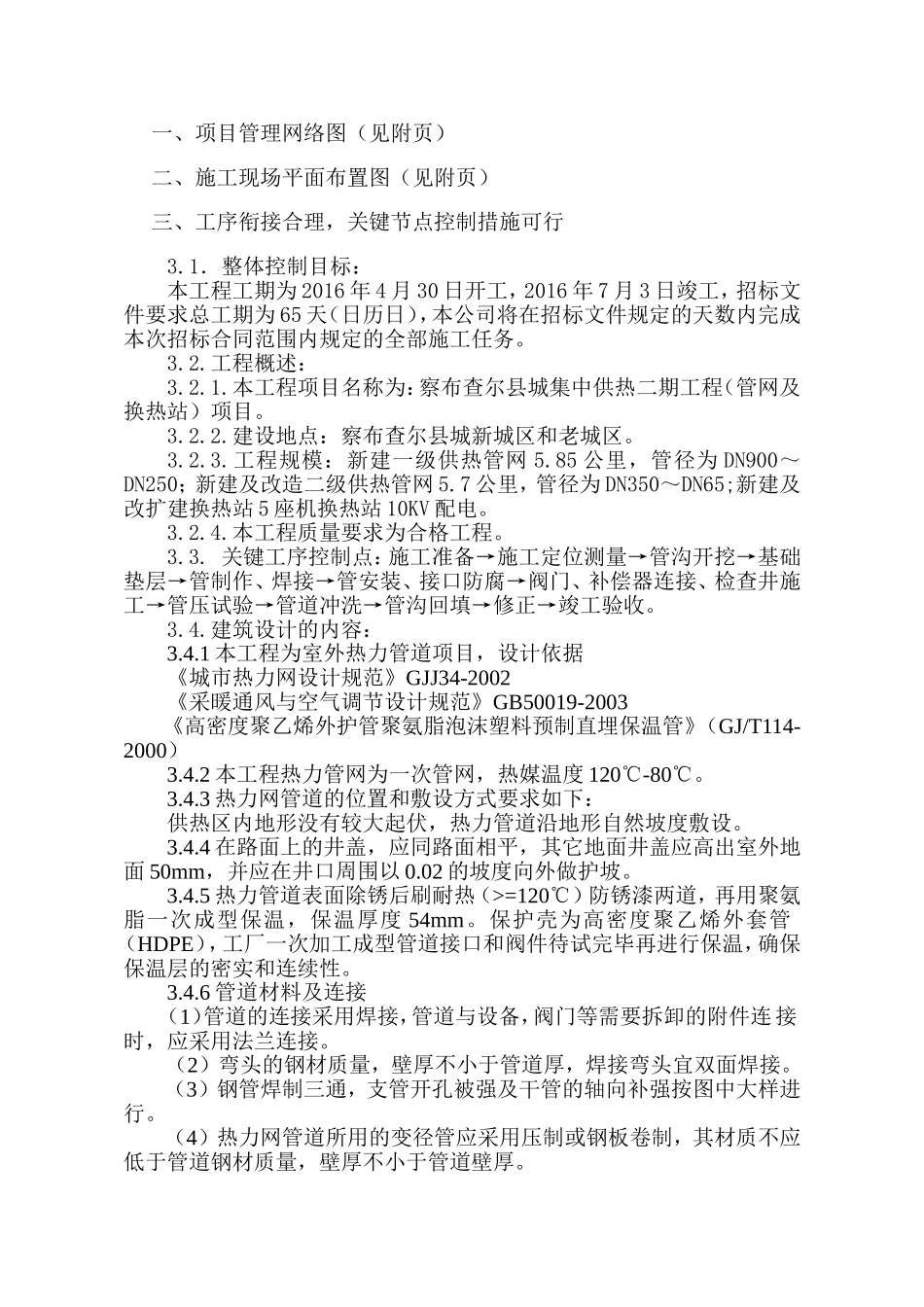

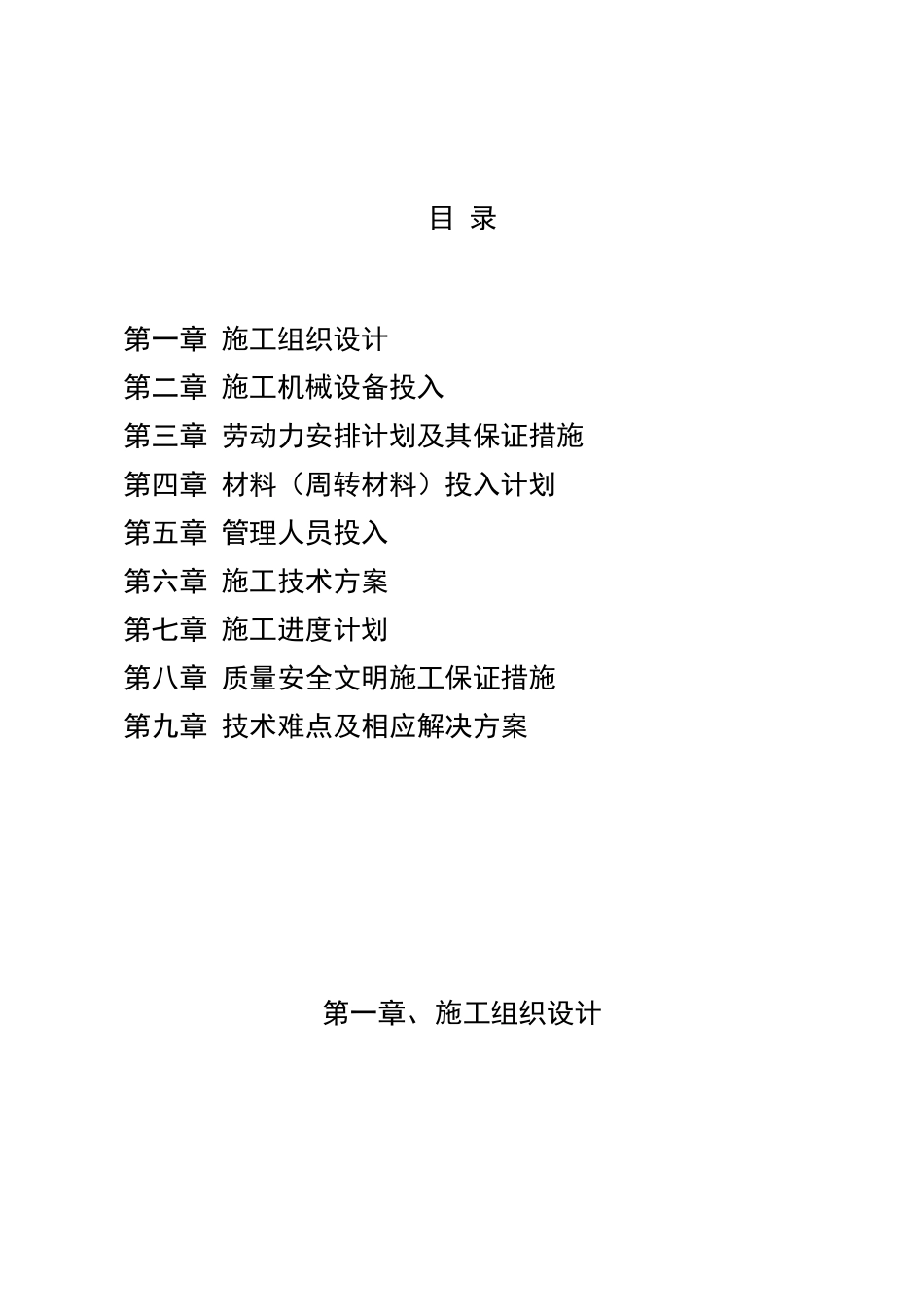

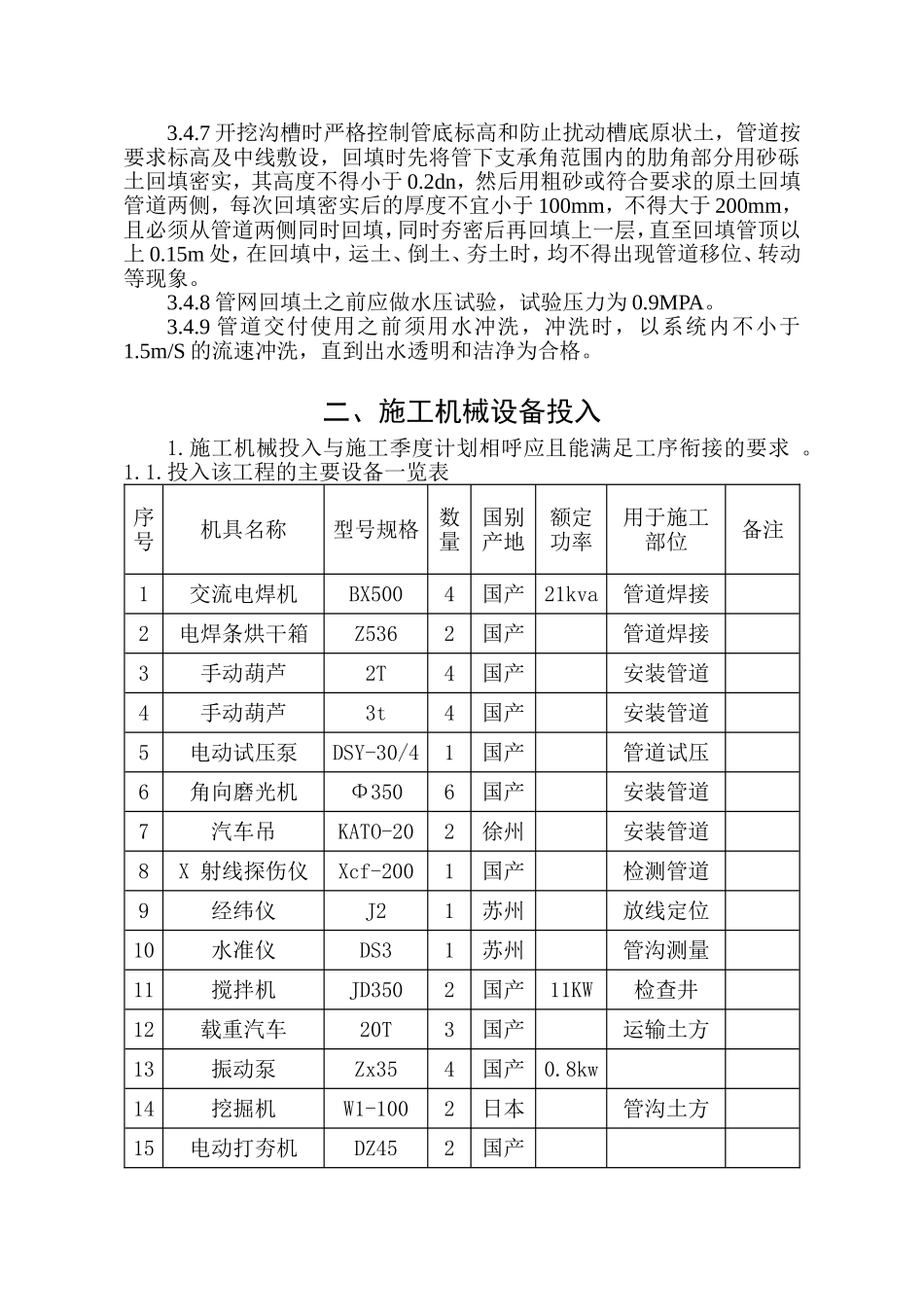

目录第一章施工组织设计第二章施工机械设备投入第三章劳动力安排计划及其保证措施第四章材料（周转材料）投入计划第五章管理人员投入第六章施工技术方案第七章施工进度计划第八章质量安全文明施工保证措施第九章技术难点及相应解决方案第一章、施工组织设计一、项目管理网络图（见附页）二、施工现场平面布置图（见附页）三、工序衔接合理，关键节点控制措施可行3.1．整体控制目标：本工程工期为2016年4月30日开工，2016年7月3日竣工，招标文件要求总工期为65天（日历日），本公司将在招标文件规定的天数内完成本次招标合同范围内规定的全部施工任务。3.2.工程概述：3.2.1.本工程项目名称为：察布查尔县城集中供热二期工程（管网及换热站）项目。3.2.2.建设地点：察布查尔县城新城区和老城区。3.2.3.工程规模：新建一级供热管网5.85公里，管径为DN900～DN250；新建及改造二级供热管网5.7公里，管径为DN350～DN65;新建及改扩建换热站5座机换热站10KV配电。3.2.4.本工程质量要求为合格工程。3.3.关键工序控制点：施工准备→施工定位测量→管沟开挖→基础垫层→管制作、焊接→管安装、接口防腐→阀门、补偿器连接、检查井施工→管压试验→管道冲洗→管沟回填→修正→竣工验收。3.4.建筑设计的内容：3.4.1本工程为室外热力管道项目，设计依据《城市热力网设计规范》GJJ34-2002《采暖通风与空气调节设计规范》GB50019-2003《高密度聚乙烯外护管聚氨脂泡沫塑料预制直埋保温管》（GJ/T114-2000）3.4.2本工程热力管网为一次管网，热媒温度120℃-80℃。3.4.3热力网管道的位置和敷设方式要求如下：供热区内地形没有较大起伏，热力管道沿地形自然坡度敷设。3.4.4在路面上的井盖，应同路面相平，其它地面井盖应高出室外地面50mm，并应在井口周围以0.02的坡度向外做护坡。3.4.5热力管道表面除锈后刷耐热（>=120℃）防锈漆两道，再用聚氨脂一次成型保温，保温厚度54mm。保护壳为高密度聚乙烯外套管（HDPE），工厂一次加工成型管道接口和阀件待试完毕再进行保温，确保保温层的密实和连续性。3.4.6管道材料及连接（1）管道的连接采用焊接，管道与设备，阀门等需要拆卸的附件连接时，应采用法兰连接。（2）弯头的钢材质量，壁厚不小于管道厚，焊接弯头宜双面焊接。（3）钢管焊制三通，支管开孔被强及干管的轴向补强按图中大样进行。（4）热力网管道所用的变径管应采用压制或钢板卷制，其材质不应低于管道钢材质量，壁厚不小于管道壁厚。3.4.7开挖沟槽时严格控制管底标高和防止扰动槽底原状土，管道按要求标高及中线敷设，回填时先将管下支承角范围内的肋角部分用砂砾土回填密实，其高度不得小于0.2dn，然后用粗砂或符合要求的原土回填管道两侧，每次回填密实后的厚度不宜小于100mm，不得大于200mm，且必须从管道两侧同时回填，同时夯密后再回填上一层，直至回填管顶以上0.15m处，在回填中，运土、倒土、夯土时，均不得出现管道移位、转动等现象。3.4.8管网回填土之前应做水压试验，试验压力为0.9MPA。3.4.9管道交付使用之前须用水冲洗，冲洗时，以系统内不小于1.5m/S的流速冲洗，直到出水透明和洁净为合格。二、施工机械设备投入1.施工机械投入与施工季度计划相呼应且能满足工序衔接的要求。1.1.投入该工程的主要设备一览表序号机具名称型号规格数量国别产地额定功率用于施工部位备注1交流电焊机BX5004国产21kva管道焊接2电焊条烘干箱Z5362国产管道焊接3手动葫芦2T4国产安装管道4手动葫芦3t4国产安装管道5电动试压泵DSY-30/41国产管道试压6角向磨光机Φ3506国产安装管道7汽车吊KATO-202徐州安装管道8X射线探伤仪Xcf-2001国产检测管道9经纬仪J21苏州放线定位10水准仪DS31苏州管沟测量11搅拌机JD3502国产11KW检查井12载重汽车20T3国产运输土方13振动泵Zx354国产0.8kw14挖掘机W1-1002日本管沟土方15电动打夯机DZ452国产16发电机4135D1福州40kw17多级泵100TSw*2国产18钢筋切断机QJ401国产7KW2.施工机械搭配周全合理施工现场各种设备，均实行专人管理制度，特种设备必需由经过专门培训的、取得操作上岗证的人员使用，严禁非专业人员操作。2.1.施工设备的管理、使用制度2.1.1.项目工地建立机械管理网络，实...
