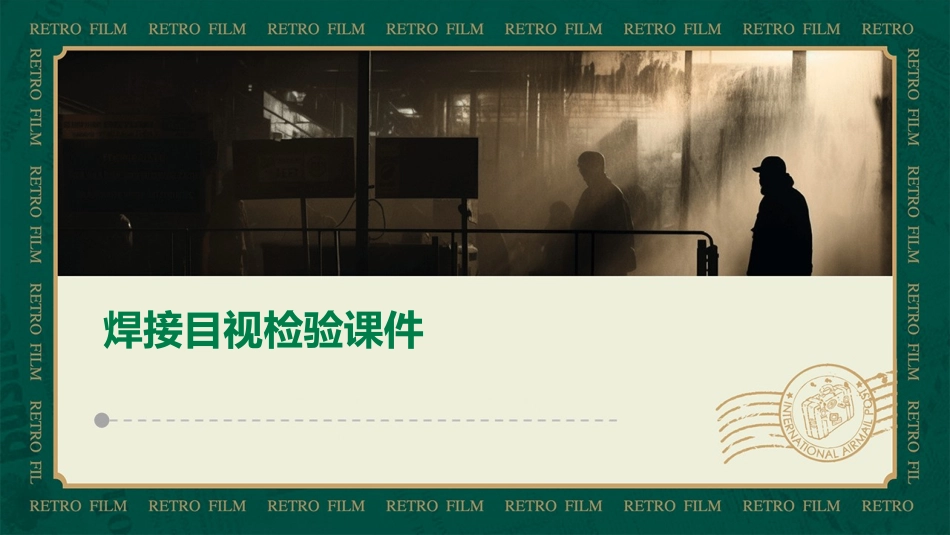

焊接目视检验课件VIP免费

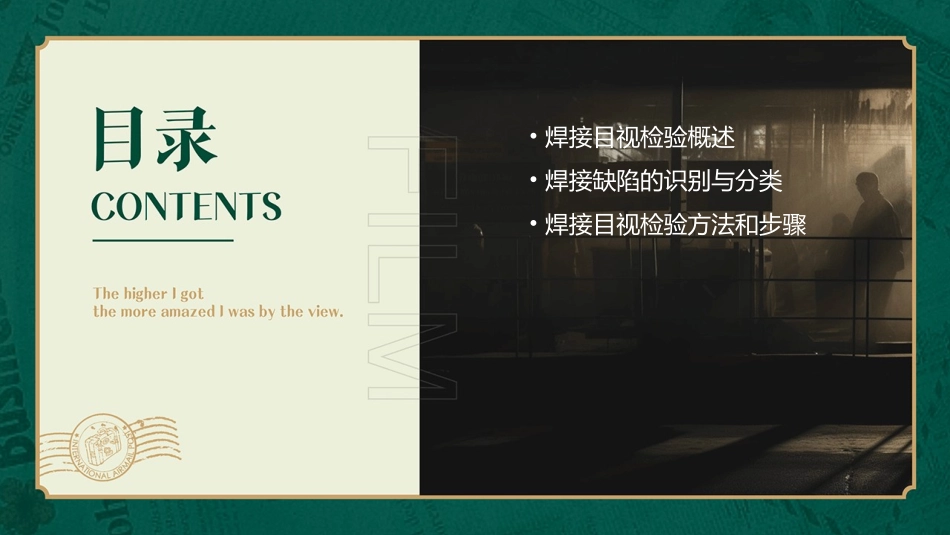

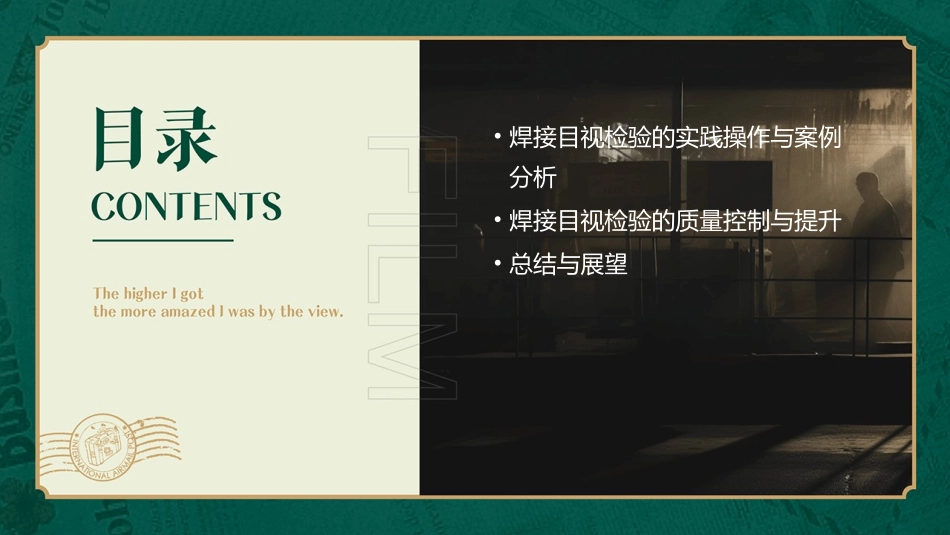

焊接目视检验课件•焊接目视检验概述•焊接缺陷的识别与分类•焊接目视检验方法和步骤•焊接目视检验的实践操作与案例分析•焊接目视检验的质量控制与提升•总结与展望01焊接目视检验概述焊接目视检验是通过肉眼或简单工具对焊接接头进行外观检查的方法。焊接目视检验的主要目的是确保焊接接头的质量和完整性，以及及时发现并纠正潜在的缺陷和问题，确保焊接结构的安全和可靠性。焊接目视检验的定义和目的目的定义适用于各种类型的焊接接头，包括电弧焊、气焊、激光焊等。常规检验特殊应用质量控制应用于航空航天、压力容器、石油化工等领域，确保关键构件的焊接质量。作为焊接生产过程的质量控制手段，确保产品符合相关标准和规范要求。030201焊接目视检验的应用范围通过目视观察焊接接头的表面状况，如焊缝成形、颜色、裂纹、咬边等，初步判断其质量。外观评估使用放大镜、手电筒等简单工具，更详细地检查焊接接头的细微缺陷。简单工具辅助依据相关标准和规范，对焊接接头进行目视检验，确保检验结果的一致性和可靠性。标准化操作焊接目视检验通常作为其他无损检测方法（如射线检测、超声波检测等）的初步筛选手段，提高检测效率。与其他检测方法结合焊接目视检验的基本原理02焊接缺陷的识别与分类焊接过程中或焊接后，在焊缝或热影响区中出现的局部破裂。裂纹通常呈线性，有明显的开裂特征。裂纹焊缝金属与母材或相邻焊缝未完全熔化融合的现象。未熔合处一般呈现平滑过渡，没有明确的熔合线。未熔合焊接过程中，气体在焊缝金属中未能逸出而形成的空穴。气孔一般呈圆形或椭圆形，表面光滑。气孔常见焊接缺陷的定义和特征焊接缺陷会导致焊缝强度显著降低，从而影响整个焊接结构的承载能力。强度降低气孔、裂纹等缺陷会成为腐蚀介质渗透的通道，加速焊接结构的腐蚀破坏。泄漏和腐蚀焊接缺陷会产生应力集中，降低焊接结构的疲劳寿命。疲劳寿命减少焊接缺陷的危害和影响按形态分类：分为裂纹、未熔合、气孔、夹杂等。按产生原因分类：分为工艺缺陷、材料缺陷和操作缺陷。工艺缺陷如焊接参数不当，材料缺陷如母材杂质过多，操作缺陷如操作技能不熟练等。通过以上分类方法，可以更好地识别和分析焊接缺陷，为焊接质量的控制提供有力支持。按位置分类：分为表面缺陷和内部缺陷。表面缺陷如咬边、烧穿等，内部缺陷如裂纹、气孔等。焊接缺陷的分类方法03焊接目视检验方法和步骤原材料检查01在焊接前，应对所使用的原材料进行目视检查。包括检查母材的表面质量、清洁度、是否存在裂纹、变形等问题。同时，也要检查焊接材料（如焊条、焊丝）的规格、型号是否符合要求。设备检查02检查焊接设备是否完好，包括焊机、焊枪、导线等是否正常。确保设备在良好的工作状态下进行焊接，以保证焊接质量。环境检查03观察焊接环境是否适宜，例如是否有强风、雨雪等恶劣气候条件，以及光照是否充足等。合适的环境条件有助于提高焊接质量和目视检验的准确性。焊接前的目视检验焊缝成形观察实时观察焊缝的成形情况，包括焊缝的宽度、高度、余高、咬边等。及时发现并调整可能存在的问题，确保焊缝质量。焊接参数监控在焊接过程中，通过观察焊接电弧的稳定性、颜色、长度等参数，可以判断焊接过程是否稳定，以及焊接质量是否合格。焊接缺陷识别注意观察焊接过程中可能出现的缺陷，如气孔、裂纹、未熔合等。一旦发现这些缺陷，应立即停止焊接并进行修复。焊接过程中的目视检验焊接尺寸测量使用测量工具对焊缝的尺寸进行测量，包括焊缝的长度、宽度、高度等。确保焊缝尺寸满足设计要求。焊接记录整理整理并记录焊接过程中的目视检验结果，包括焊接参数、焊缝成形情况、缺陷识别等。为后续质量分析和改进提供依据。焊缝外观检查焊接完成后，对焊缝进行外观检查，观察焊缝是否平整、光滑，颜色是否均匀。同时检查焊缝是否有裂纹、气孔等缺陷。焊接后的目视检验04焊接目视检验的实践操作与案例分析123首先要了解焊接目视检验的操作步骤，包括检验前准备、检验过程中的注意事项、以及检验结果的记录和处理等。操作步骤掌握焊接目视检验的标准，包括焊缝成形、裂纹、气孔、夹杂等方面的标准，确保检验结果准确可靠。...
