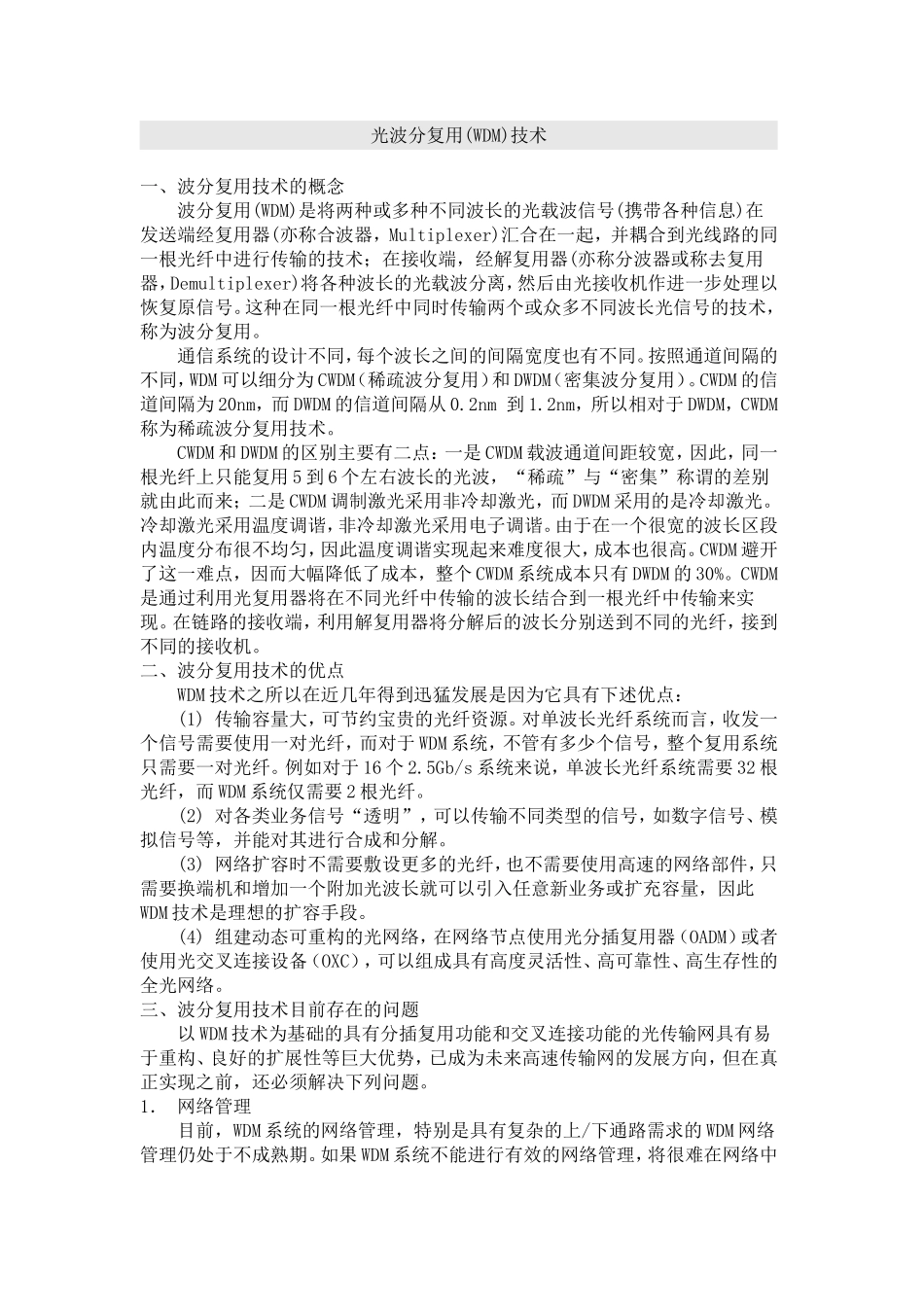

光波分复用(WDM)技术一、波分复用技术的概念波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。通信系统的设计不同，每个波长之间的间隔宽度也有不同。按照通道间隔的不同，WDM可以细分为CWDM（稀疏波分复用）和DWDM（密集波分复用）。CWDM的信道间隔为20nm，而DWDM的信道间隔从0.2nm到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。CWDM和DWDM的区别主要有二点：一是CWDM载波通道间距较宽，因此，同一根光纤上只能复用5到6个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；二是CWDM调制激光采用非冷却激光，而DWDM采用的是冷却激光。冷却激光采用温度调谐，非冷却激光采用电子调谐。由于在一个很宽的波长区段内温度分布很不均匀，因此温度调谐实现起来难度很大，成本也很高。CWDM避开了这一难点，因而大幅降低了成本，整个CWDM系统成本只有DWDM的30%。CWDM是通过利用光复用器将在不同光纤中传输的波长结合到一根光纤中传输来实现。在链路的接收端，利用解复用器将分解后的波长分别送到不同的光纤，接到不同的接收机。二、波分复用技术的优点WDM技术之所以在近几年得到迅猛发展是因为它具有下述优点：(1)传输容量大，可节约宝贵的光纤资源。对单波长光纤系统而言，收发一个信号需要使用一对光纤，而对于WDM系统，不管有多少个信号，整个复用系统只需要一对光纤。例如对于16个2.5Gb/s系统来说，单波长光纤系统需要32根光纤，而WDM系统仅需要2根光纤。(2)对各类业务信号“透明”，可以传输不同类型的信号，如数字信号、模拟信号等，并能对其进行合成和分解。(3)网络扩容时不需要敷设更多的光纤，也不需要使用高速的网络部件，只需要换端机和增加一个附加光波长就可以引入任意新业务或扩充容量，因此WDM技术是理想的扩容手段。(4)组建动态可重构的光网络，在网络节点使用光分插复用器（OADM）或者使用光交叉连接设备（OXC），可以组成具有高度灵活性、高可靠性、高生存性的全光网络。三、波分复用技术目前存在的问题以WDM技术为基础的具有分插复用功能和交叉连接功能的光传输网具有易于重构、良好的扩展性等巨大优势，已成为未来高速传输网的发展方向，但在真正实现之前，还必须解决下列问题。1．网络管理目前，WDM系统的网络管理，特别是具有复杂的上/下通路需求的WDM网络管理仍处于不成熟期。如果WDM系统不能进行有效的网络管理，将很难在网络中大规模采用。例如在故障管理方面，由于WDM系统可以在光通道上支持不同类型的业务信号，一旦WDM系统发生故障，操作系统应能及时发现故障，并找出故障原因。但到目前为止，相关的运行维护软件仍不成熟；在性能管理方面，WDM系统使用模拟方式复用及放大光信号，因此常用的比特误码率并不适用于衡量WDM的业务质量，必须寻找一个新的参数来准确衡量网络向用户提供的服务质量等。如果这些问题不及时解决，将阻碍WDM系统的发展。2．互连互通由于WDM是一项新生的技术，其行业标准制定较粗，因此不同商家的WDM产品互通性较差，特别是在上层的网络管理方面。为了保证WDM系统在网络中大规模实施，需保证WDM系统间的互操作性以及WDM系统与传统系统间互连、互通，因此应加强光接口设备的研究。3．光器件一些重要光器件的不成熟将直接限制未来光传输网的发展，如可调谐激光器等。对于一些大的运营公司来说，在网络中处理几个不同的激光器就已经非常棘手了，更不用说几十路光信号了。通常光网络中需要采用4～6个能在整个网络中进行调谐的激光器，但目前这种可调谐激光器还无法进入商用。四、DWDM技术简介1．DWDM对光纤性能的要求DWDM是密集的多波长光信道复用技术，光纤的非线性效应是影响WDM传输系统性能的主要因素。光纤的非线性效应主要与光功率密度、信道间隔和光纤的色散等因素密切相关；光功率密度越大...
