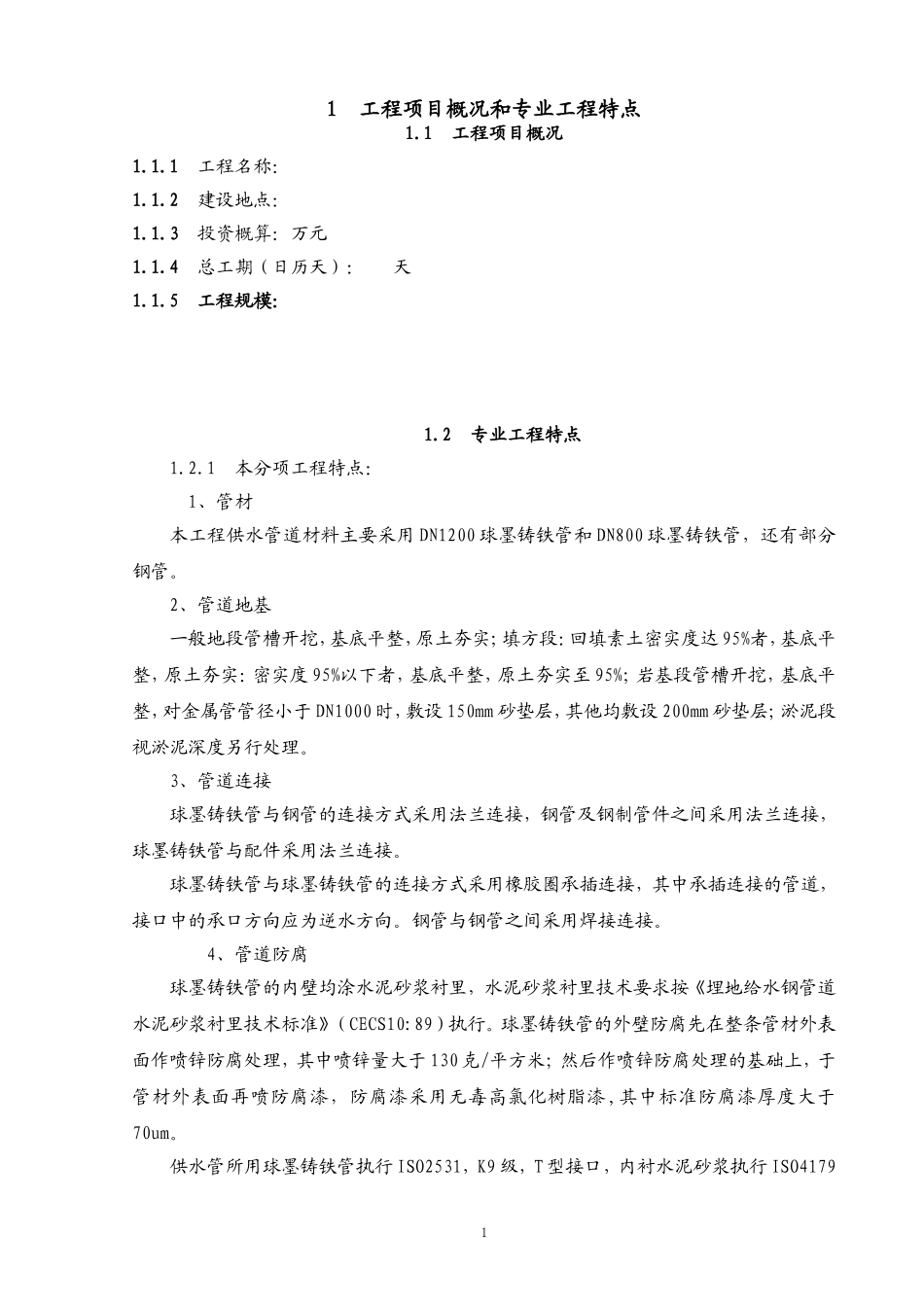

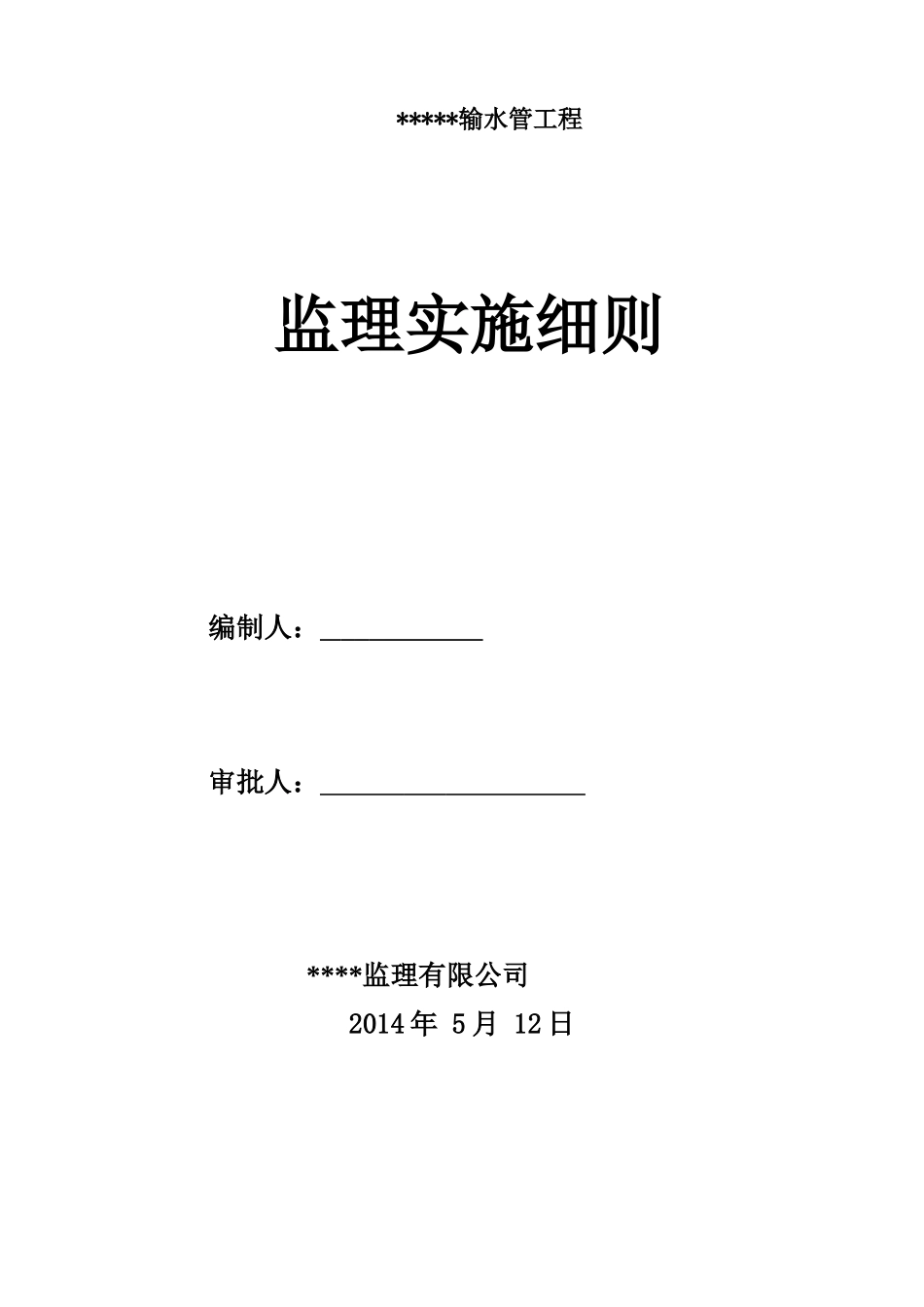

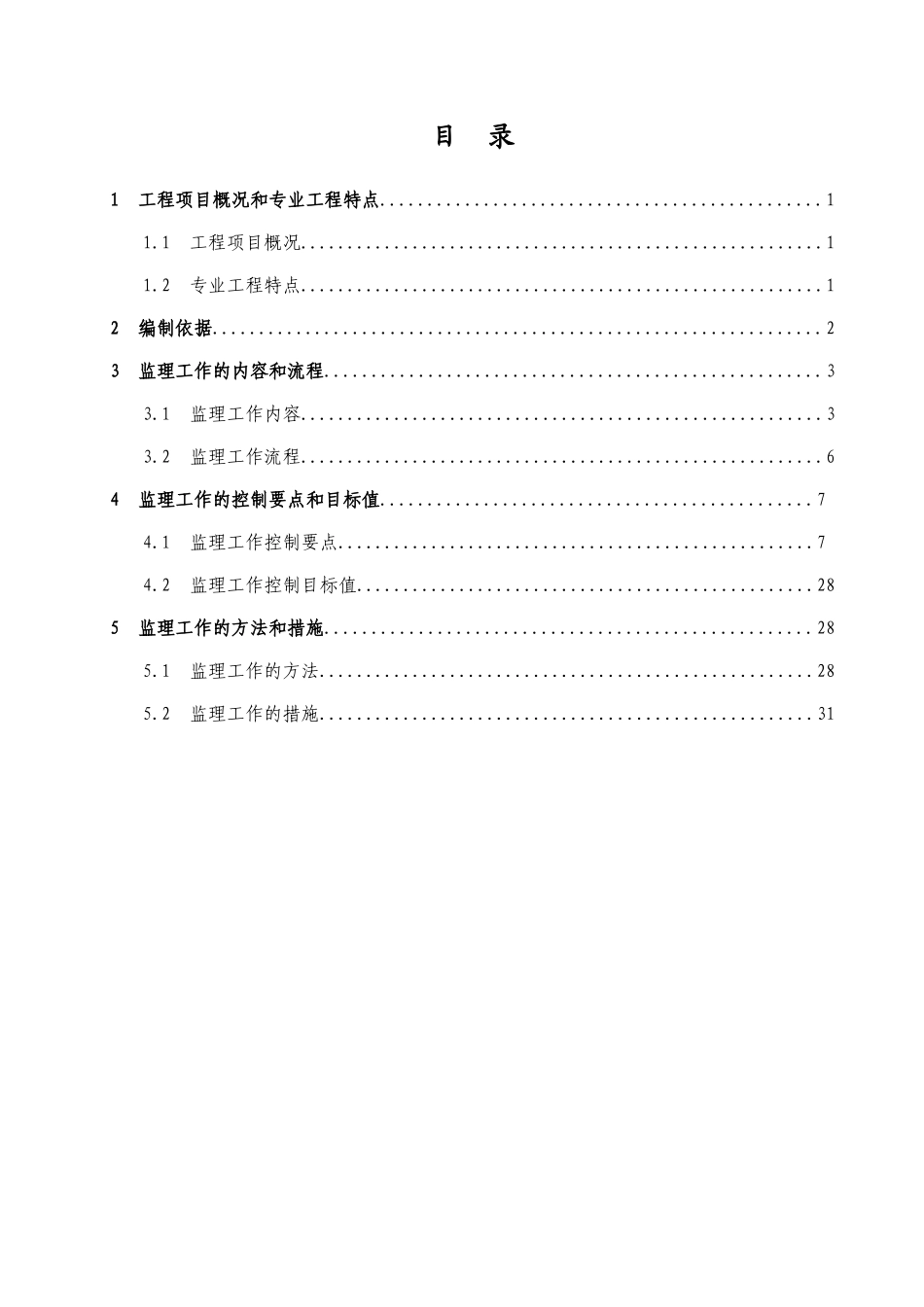

*****输水管工程监理实施细则编制人：审批人：****监理有限公司2014年5月12日目录1工程项目概况和专业工程特点...............................................11.1工程项目概况........................................................11.2专业工程特点........................................................12编制依据.................................................................23监理工作的内容和流程.....................................................33.1监理工作内容........................................................33.2监理工作流程........................................................64监理工作的控制要点和目标值..............................................74.1监理工作控制要点...................................................74.2监理工作控制目标值.................................................285监理工作的方法和措施....................................................285.1监理工作的方法.....................................................285.2监理工作的措施.....................................................311工程项目概况和专业工程特点1.1工程项目概况1.1.1工程名称：1.1.2建设地点：1.1.3投资概算：万元1.1.4总工期（日历天）：天1.1.5工程规模：1.2专业工程特点1.2.1本分项工程特点：1、管材本工程供水管道材料主要采用DN1200球墨铸铁管和DN800球墨铸铁管，还有部分钢管。2、管道地基一般地段管槽开挖，基底平整，原土夯实；填方段：回填素土密实度达95%者，基底平整，原土夯实：密实度95%以下者，基底平整，原土夯实至95%；岩基段管槽开挖，基底平整，对金属管管径小于DN1000时，敷设150mm砂垫层，其他均敷设200mm砂垫层；淤泥段视淤泥深度另行处理。3、管道连接球墨铸铁管与钢管的连接方式采用法兰连接，钢管及钢制管件之间采用法兰连接，球墨铸铁管与配件采用法兰连接。球墨铸铁管与球墨铸铁管的连接方式采用橡胶圈承插连接，其中承插连接的管道，接口中的承口方向应为逆水方向。钢管与钢管之间采用焊接连接。4、管道防腐球墨铸铁管的内壁均涂水泥砂浆衬里，水泥砂浆衬里技术要求按《埋地给水钢管道水泥砂浆衬里技术标准》（CECS10:89）执行。球墨铸铁管的外壁防腐先在整条管材外表面作喷锌防腐处理，其中喷锌量大于130克/平方米；然后作喷锌防腐处理的基础上，于管材外表面再喷防腐漆，防腐漆采用无毒高氯化树脂漆,其中标准防腐漆厚度大于70um。供水管所用球墨铸铁管执行ISO2531，K9级，T型接口，内衬水泥砂浆执行ISO41791标准，外喷锌执行ISO8179标准。埋地钢管外防腐采用特加强级复合型聚乙烯防腐胶带防腐，执行SY/T0414-2007《钢质管道聚乙烯胶粘带防腐层技术标准》防腐层总厚度≥1.4毫米；涂丁基橡胶底漆P-19一道；缠防腐带T-170一道，50-55%塔接；另外为保证防腐胶带质量对防腐胶带要求：1．基膜聚乙烯不能用回料生产；2．为了保证胶带的使用寿命及耐老化胶层为丁基橡胶，不得含改性沥青天然橡胶，氯丁橡胶；3.生产工艺为热熔融复合工艺。5、阀门包括碟阀、闸阀以及排气阀、排泥阀。6、管道水压试验和验收本工程管道设计工作压力新新公路-泵站段为0.4MPa，泵站-永龙隧道段为0.7MPa。管道试验压力为0.9MPa(新新公路-泵站)和1.2MPa（泵站-永龙隧道），并应分段试压，分段长度不大于1公里；管道试压时，应在转弯处增加临时支撑措施，避免弯头脱节管道进行水压试验时，管道全部回填土前需进行压力管道的强度及严密性试验，试压时需严格按照《给水排水管道工程施工及验收规范》（GB50268-2008）要求实施。7、冲洗、消毒管道在水压试验合格后，竣工前应冲洗消毒，管道消毒要求按《给水排水管道工程验收规范》（GB50268-2008）有关规定执行。2编制依据2.0.1已审核批准的监理规划。2.0.2与专业工程相关的工程标准、设计文件和技术资料。与专业工程相关的主要工程标准有（不限于）：1《建设工程监理规范》（GB50319-2000）（GB/T50319-2013，2014年3月1日实施）2《建筑工程施工质量...
