供水管道水压试验记录表VIP免费

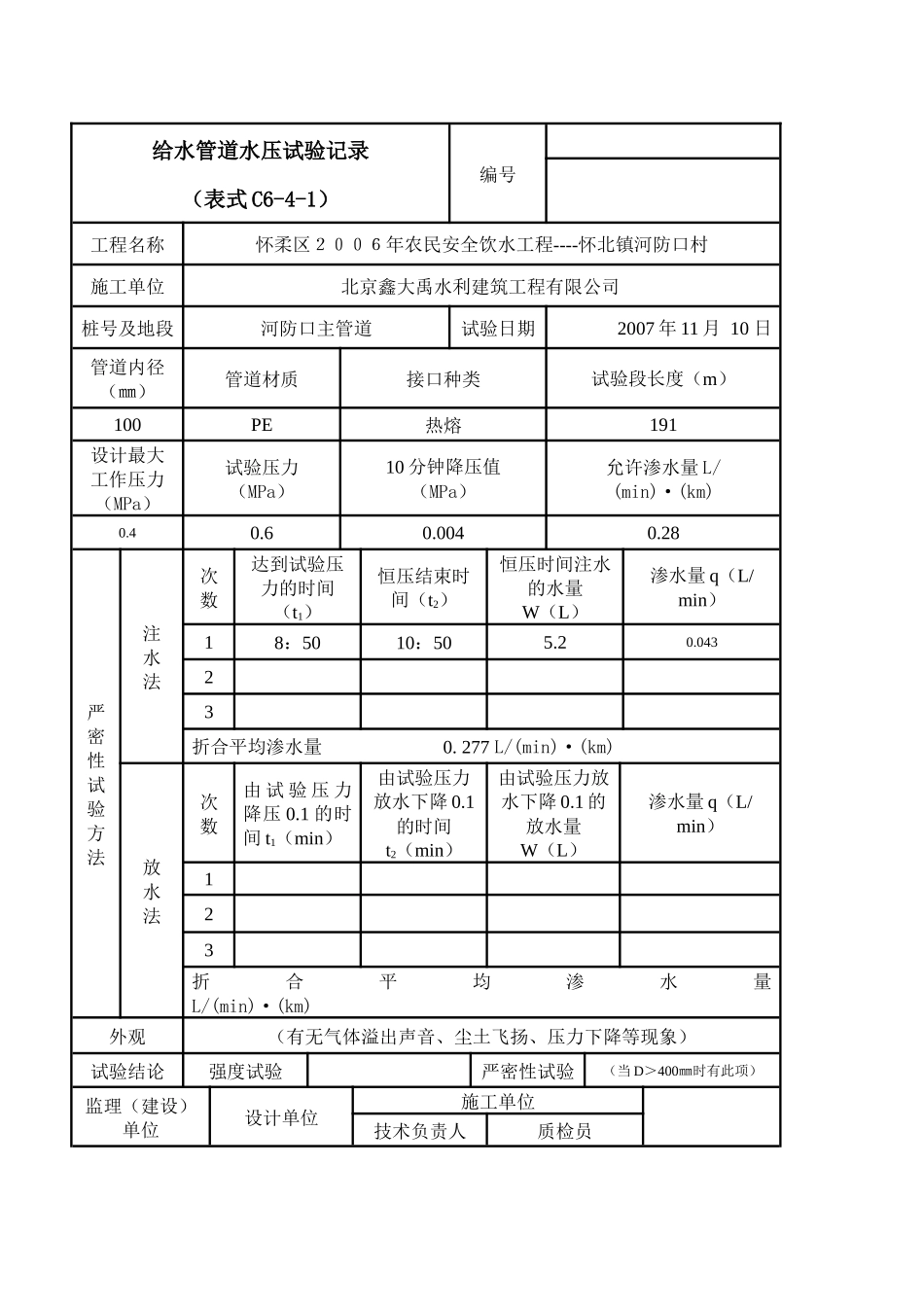

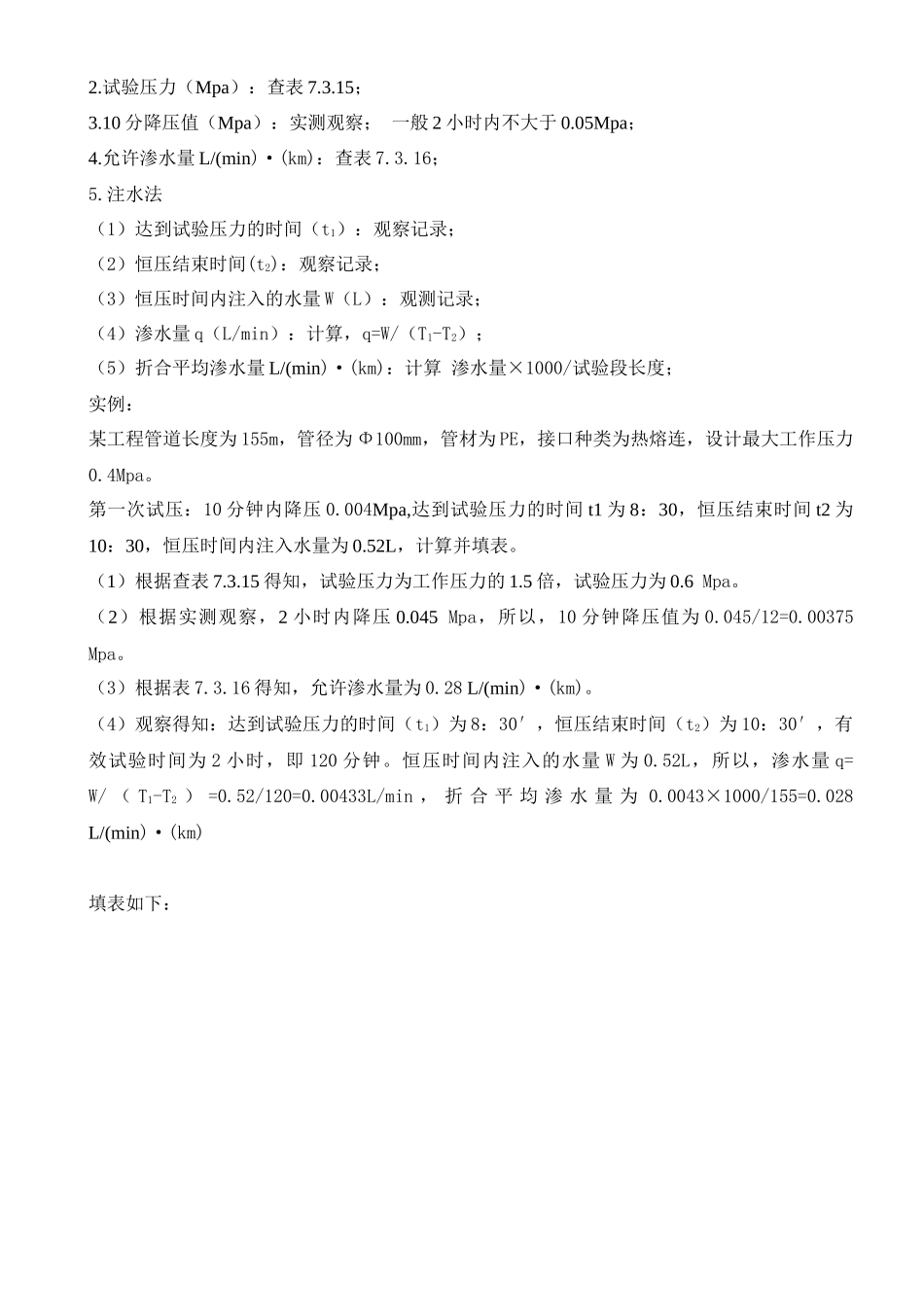

2017年农村饮水安全巩固提升工程供水管道水压试验记录施工单位：滕州市水利建筑安装公司试验日期年月日工程名称2017年农村饮水安全巩固提升工程地段管径（mm）管材接口方式试验段长度L（m）工作压力（MPa）试验压力（MPa）10分钟降压值（MPa）试验方法注水法次数达到试验压力的时间t1恒压结束时间t2123评语强度试验严密性试验参加单位及人员建设单位施工单位设计单位监理单位施工班组给水管道水压试验记录填写说明1.设计最大工作压力（Mpa）：由设计出；2.试验压力（Mpa）：查表7.3.15；3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa；4.允许渗水量L/(min)·(km)：查表7.3.16；5.注水法（1）达到试验压力的时间（t1）：观察记录；（2）恒压结束时间(t2)：观察记录；（3）恒压时间内注入的水量W（L）：观测记录；（4）渗水量q（L/min）：计算，q=W/（T1-T2）；（5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度；实例：某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。（1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6Mpa。（2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375Mpa。（3）根据表7.3.16得知，允许渗水量为0.28L/(min)·(km)。（4）观察得知：达到试验压力的时间（t1）为8：30′，恒压结束时间（t2）为10：30′，有效试验时间为2小时，即120分钟。恒压时间内注入的水量W为0.52L，所以，渗水量q=W/（T1-T2）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028L/(min)·(km)填表如下：给水管道水压试验记录（表式C6-4-1）编号工程名称怀柔区２００６年农民安全饮水工程----怀北镇河防口村施工单位北京鑫大禹水利建筑工程有限公司桩号及地段河防口主管道试验日期2007年11月10日管道内径（㎜）管道材质接口种类试验段长度（m）100PE热熔191设计最大工作压力（MPa）试验压力（MPa）10分钟降压值（MPa）允许渗水量L/(min)·(km)0.40.60.0040.28严密性试验方法注水法次数达到试验压力的时间（t1）恒压结束时间（t2）恒压时间注水的水量W（L）渗水量q（L/min）18：5010：505.20.04323折合平均渗水量0.277L/(min)·(km)放水法次数由试验压力降压0.1的时间t1（min）由试验压力放水下降0.1的时间t2（min）由试验压力放水下降0.1的放水量W（L）渗水量q（L/min）123折合平均渗水量L/(min)·(km)外观（有无气体溢出声音、尘土飞扬、压力下降等现象）试验结论强度试验严密性试验（当D＞400㎜时有此项）监理（建设）单位设计单位施工单位技术负责人质检员计算：q=W(t1−t2)
