第一节、初识家用电器和电路VIP专享VIP免费

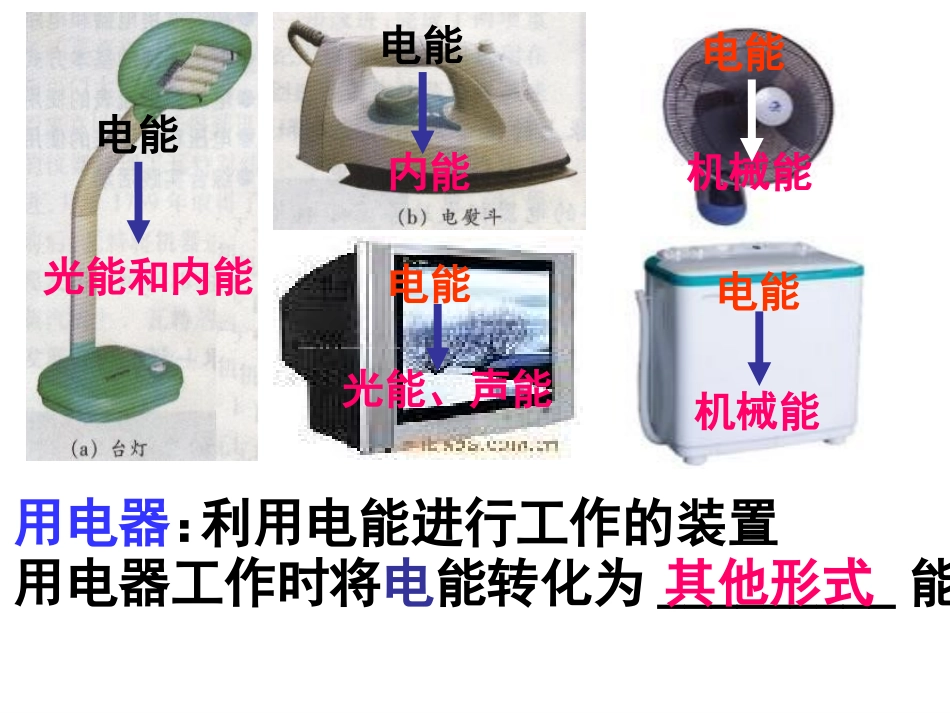

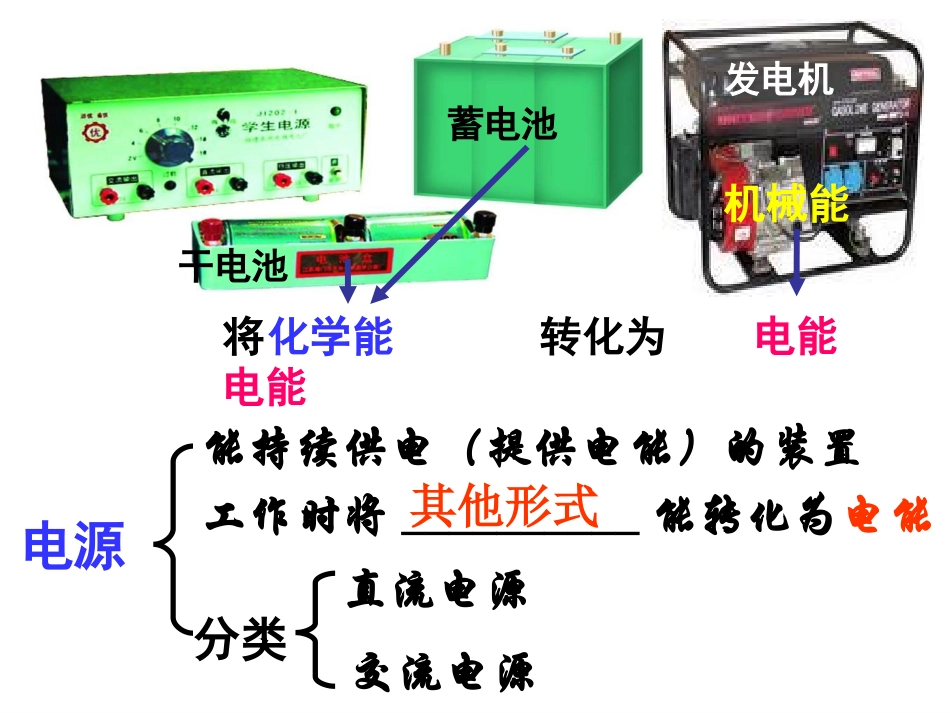

初识家用电器和电路利用电能进行工作的装置电能电能电能电能电能光能和内能内能光能、声能机械能机械能用电器工作时将电能转化为_________能其他形式用电器：电源将转化为电能化学能机械能电能能持续供电（提供电能）的装置工作时将__________能转化为电能其他形式分类直流电源交流电源干电池蓄电池发电机+—直流电源1.电池有正负两极，正极用“+”表示，负极用“-”表示；2.当直流电源对用电器供电时，在电源外部，电流由电源的正极流向负极，在电源内部，电流由电源的负极流向正极（+）（—）炭棒锌筒二氧化锰干电池的构造干电池：将化学能转化为电能蓄电池：也是将化学能转化为电能太阳能电池：将太阳能转化为电能发电机：将机械能转化为电能结论：从能量转化的观点看，电源是把其他形式的能转化为电能的装置名称用途电源类型电能转化成的主要能量形式交流电直流电内能机械能光能声能电灯照明√√√收音机电饭煲手电筒电冰箱电熨斗电视机空调洗衣机手机电风扇听广播√√√√√√√√√√√√√√√√√√√√√√√√√√煮饭照明冷藏熨衣服看电视调温洗衣服√√√接电话降温填写家用电器并在下表的对应空格内打钩太阳能电池人造卫星活动1：观察手电筒活动2：怎样使一个小灯泡亮起来现有电池、小电灯和灯座、开关、导线几根，根据你对手电筒的观察，怎样连接起来，使开关能控制小电灯发光与熄灭？连接电路时应注意：1.连接电路时，开关必须处于断开状态。3.连接电池盒两极的导线绝不允许以任何方式直接相连，以免发生电源短路，损坏电源。2.用导线连接电路元件时，要将导线的两端接在电池盒、灯座、开关等的接线柱接线柱上，并顺时针旋紧，保证接触良好。在连接电路时，常要将金属导线绕到接线柱上，再旋紧螺丝．观察下图甲和乙，金属线在接线柱上绕向正确的是_____；旋紧螺丝时，应当_______旋转。(选填“顺时针”或“逆时针”)甲顺时针4、连接时要从电源正极（或者负极）出发，按一定顺序连接各个器件.电路连接好后，必须检查电路无误后，再闭合开关。电路：用导线把电源、开关、用电器连接起来组成的电流路径讨论：1.一个完整的电路应由几部分所组成？2.各部分所起的作用？电源：提供电能用电器：消耗电能开关：控制电路通断导线：输送电能电路的三种状态电路的三种状态(1)、通路通路：处处相通的电路（有电流的条件：①有电源②通路）(2)、断（开）路断（开）路：某处断开的电路开关未闭合；用电器坏；电线断裂；线头松脱（接触不良）(3)、短路短路：电源两极的导线不经过用电器而直接相连（电源短路或用电器短路）断路和短路时，都没有电流通过用电器（用电器不工作），短路时电路中的电流变大，尤其是电源短路强大的电流会烧坏电源，甚至引起火灾。电源决不允许短路！！电源决不允许短路！！例1、下列电路中，属于通路的是。属于断路的是。属于短路的是。ABACBCDD例2、在下图电路中的错误连线处打“×”，并画出正确的连接方法．×abcd××请你说说下列器件属于电路中的什么元件?用电器用电器电源电源开关开关+－－用电路元件符号表示电路元件实物连接的图电路图电路图电池电池（电源）（电源）电灯（用电灯（用电器）电器）开关开关+－－导线导线实物图实物图电路图电路图liu夏中2921五、电路图：常用电路元件符号常用电路元件符号电铃记住，会画怎样画电路图？怎样画电路图？1、使用统一的元件符号。2、元件分布均匀。连接导线要画的横平竖直，拐弯画直角，拐角处不画电路元件。3、画成的电路图应工整、美观。L1SL2L1L2S根据实物图画出电路图练一练L1S1L2S22、如图所示，当开关S闭合时，灯L1、L2均不亮，已知故障是一只灯泡坏了,如何用一根导线去查找?1、如图所示，电路中各元件符号分别表示的元件名称是：A._______；B._______；C._______D.___________；E._________；F._________。电动机电阻电源开关导线交叉相连接灯泡若L2发光，则若L1坏了若L2仍不亮，则若L2坏了练一练练一练●●3、如图所示，闭合开关后，电路将_________。这种电路造成的危害是_____________。如果要两盏灯均发光，可以拆除导线______。短路损坏电源a4、如图所示，电路中：1、2、3、4为四个接线...
