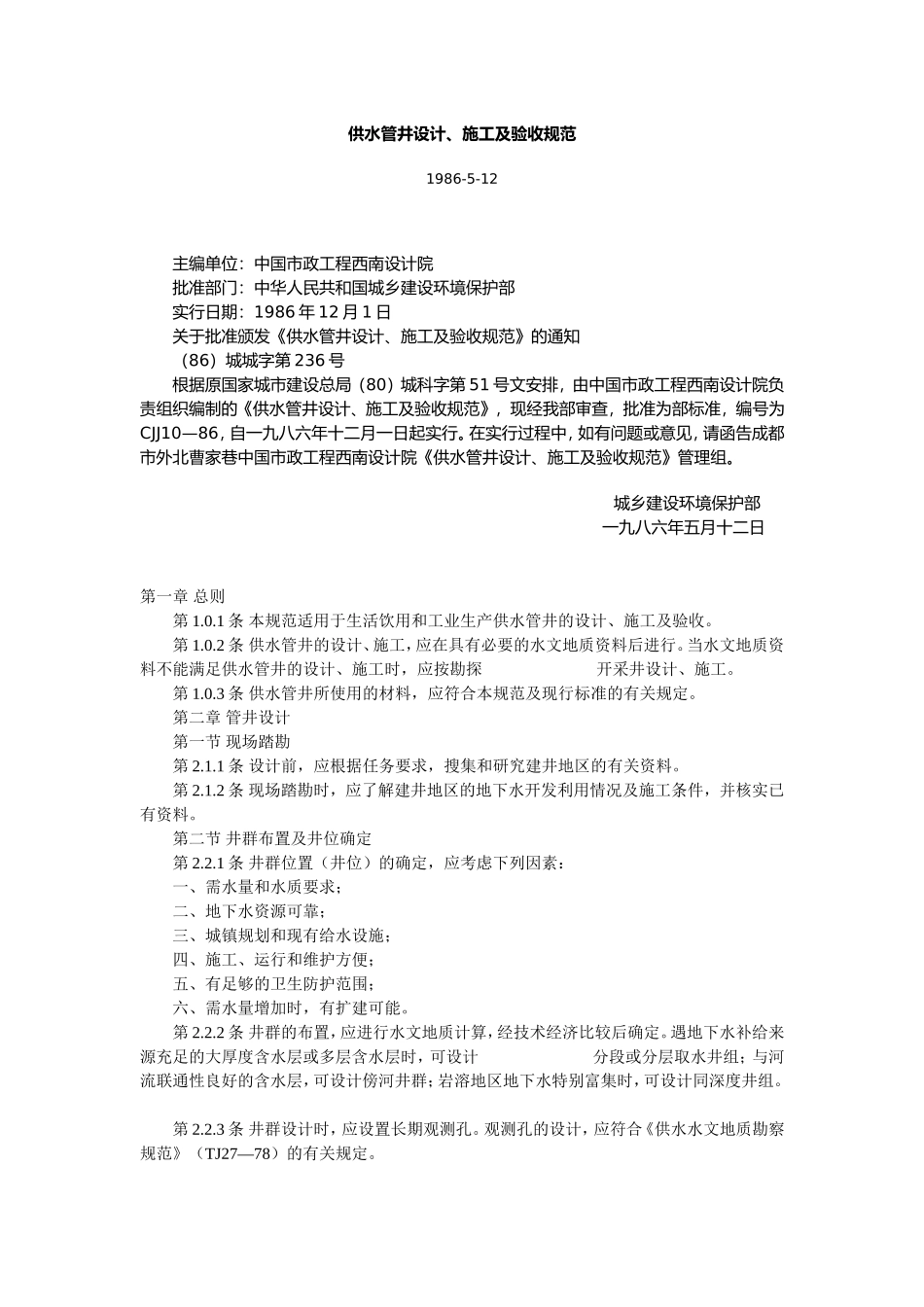

供水管井设计、施工及验收规范1986-5-12主编单位：中国市政工程西南设计院批准部门：中华人民共和国城乡建设环境保护部实行日期：1986年12月1日关于批准颁发《供水管井设计、施工及验收规范》的通知（86）城城字第236号根据原国家城市建设总局（80）城科字第51号文安排，由中国市政工程西南设计院负责组织编制的《供水管井设计、施工及验收规范》，现经我部审查，批准为部标准，编号为CJJ10—86，自一九八六年十二月一日起实行。在实行过程中，如有问题或意见，请函告成都市外北曹家巷中国市政工程西南设计院《供水管井设计、施工及验收规范》管理组。城乡建设环境保护部一九八六年五月十二日第一章总则第1.0.1条本规范适用于生活饮用和工业生产供水管井的设计、施工及验收。第1.0.2条供水管井的设计、施工，应在具有必要的水文地质资料后进行。当水文地质资料不能满足供水管井的设计、施工时，应按勘探开采井设计、施工。第1.0.3条供水管井所使用的材料，应符合本规范及现行标准的有关规定。第二章管井设计第一节现场踏勘第2.1.1条设计前，应根据任务要求，搜集和研究建井地区的有关资料。第2.1.2条现场踏勘时，应了解建井地区的地下水开发利用情况及施工条件，并核实已有资料。第二节井群布置及井位确定第2.2.1条井群位置（井位）的确定，应考虑下列因素：一、需水量和水质要求；二、地下水资源可靠；三、城镇规划和现有给水设施；四、施工、运行和维护方便；五、有足够的卫生防护范围；六、需水量增加时，有扩建可能。第2.2.2条井群的布置，应进行水文地质计算，经技术经济比较后确定。遇地下水补给来源充足的大厚度含水层或多层含水层时，可设计分段或分层取水井组；与河流联通性良好的含水层，可设计傍河井群；岩溶地区地下水特别富集时，可设计同深度井组。第2.2.3条井群设计时，应设置长期观测孔。观测孔的设计，应符合《供水水文地质勘察规范》（TJ27—78）的有关规定。第2.2.4条井群设计时，应设置备用井。备用井的数量，可按生产井数10～20%停止工作时仍能满足设计水量确定，但不得少于一口。第2.2.5条井位与高大建筑物或重要构筑物，应保持足够的安全距离。第三节管井结构设计第2.3.1条管井结构设计，一般包括下列内容：一、井身结构；二、过滤器类型及井管配置；三、填砾的规格及位置；四、封闭的位置及所用材料；五、管井的附属设施如测水管、填砾管等。第2.3.2条井身结构应尽量简化。井身设计应首先根据成井要求，确定井的最终直径，然后考虑成井工艺、岩石可钻性等因素，确定每段井径大小与深度，最后，确定井的开口直径。第2.3.2条松散层中管井的深度，应根据拟采含水层（组）的顶板埋藏深度、过滤器的合理长度、过滤器的安装位置、沉淀管的长度来确定。基岩地区的管井，应尽量穿透拟采含水构造带（岩溶发育带、断裂破碎带、裂隙发育带）。注：如有确切资料，部分揭露含水构造带，就能满足需水要求时，管井亦可不穿透含水构造带。第2.3.4条设计井径时，应考虑管井的设计取水量和成井工艺等因素。并满足下列要求：一、井径应比设计过滤器的外径大50mm，基岩地区在不下过滤器的裸眼井段，上部安泵段的井径应比抽水设备铭牌标定的井管公称内径大50mm。二、松散层中的管井井径，应用允许入井渗透流速（Vj）复核，并满足下式要求：式中D——井径（m）；Q——设计取水量（/s）；L——过滤器工作部分长度（m）；υj——允许入井渗透流速k为渗透系数（m/s）。三、井的最终直径，应比沉淀管的外径大50mm。基岩地区下部不下井管的管井，井的最终直径，一般不小于150mm。第2.3.5条井管一般包括井壁管、过滤管、沉淀管。井管直径，应满足下列要求：一、安泵段井管内径应比抽水设备铭牌标定的井管公称内径大50mm。二、过滤管的外径，应用允许入管流速复核，并满足下式要求：式中Dg——过滤管外径（m）注：缠丝过滤管算至缠丝外表面。Q——设计取水量（/s）；L——过滤管的工作部分长度（m）；n——过滤管表层进水面有效孔隙率（一般按过滤管表层进水面孔隙率的50%考虑）；Vg——允许入管流速（数值按表2.3.5确定）；允许入管流速表2.3.25含水层渗透系数κ（m/s）允许入管流速υg...
