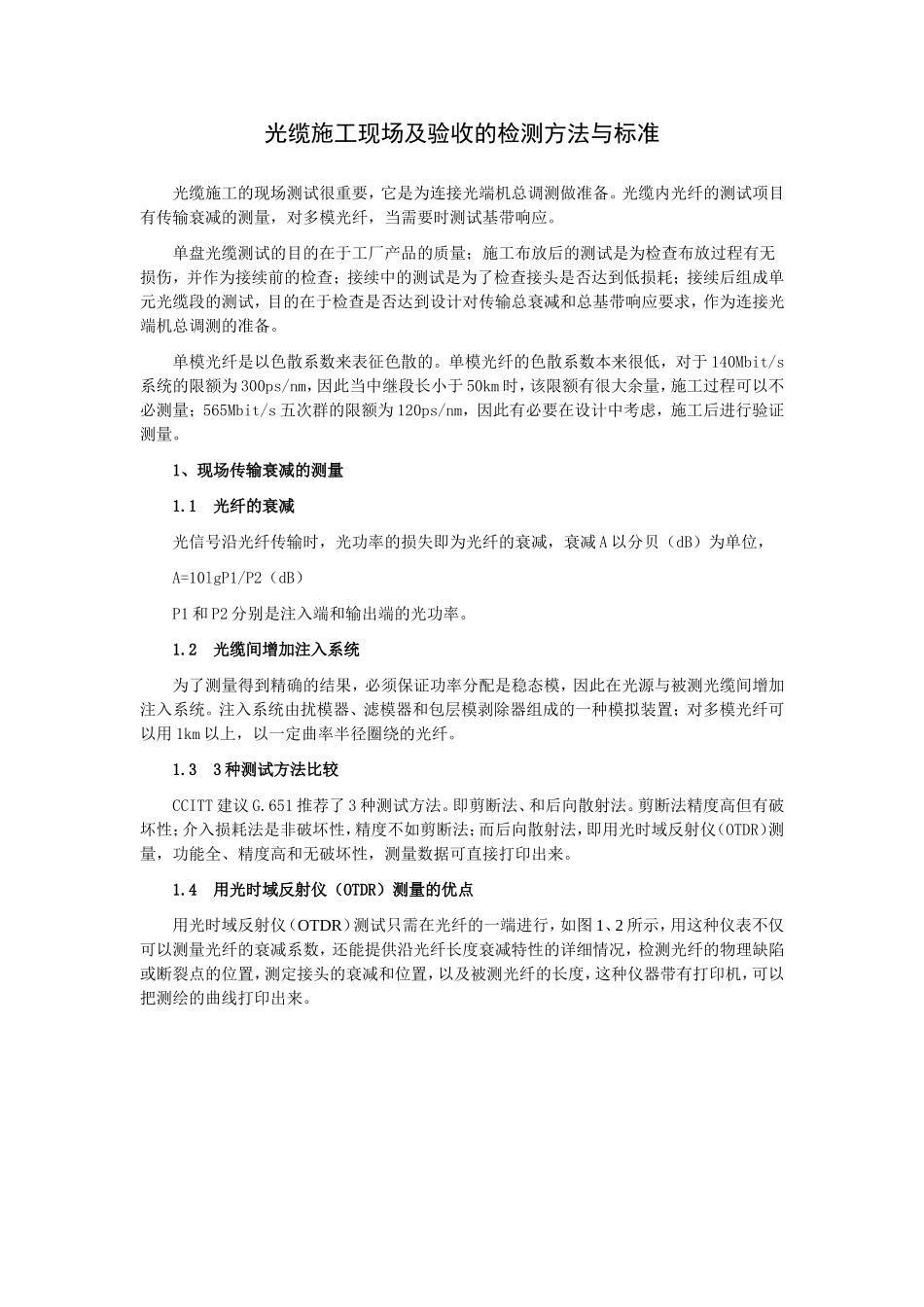

光缆施工现场及验收的检测方法与标准_第1页
1/6

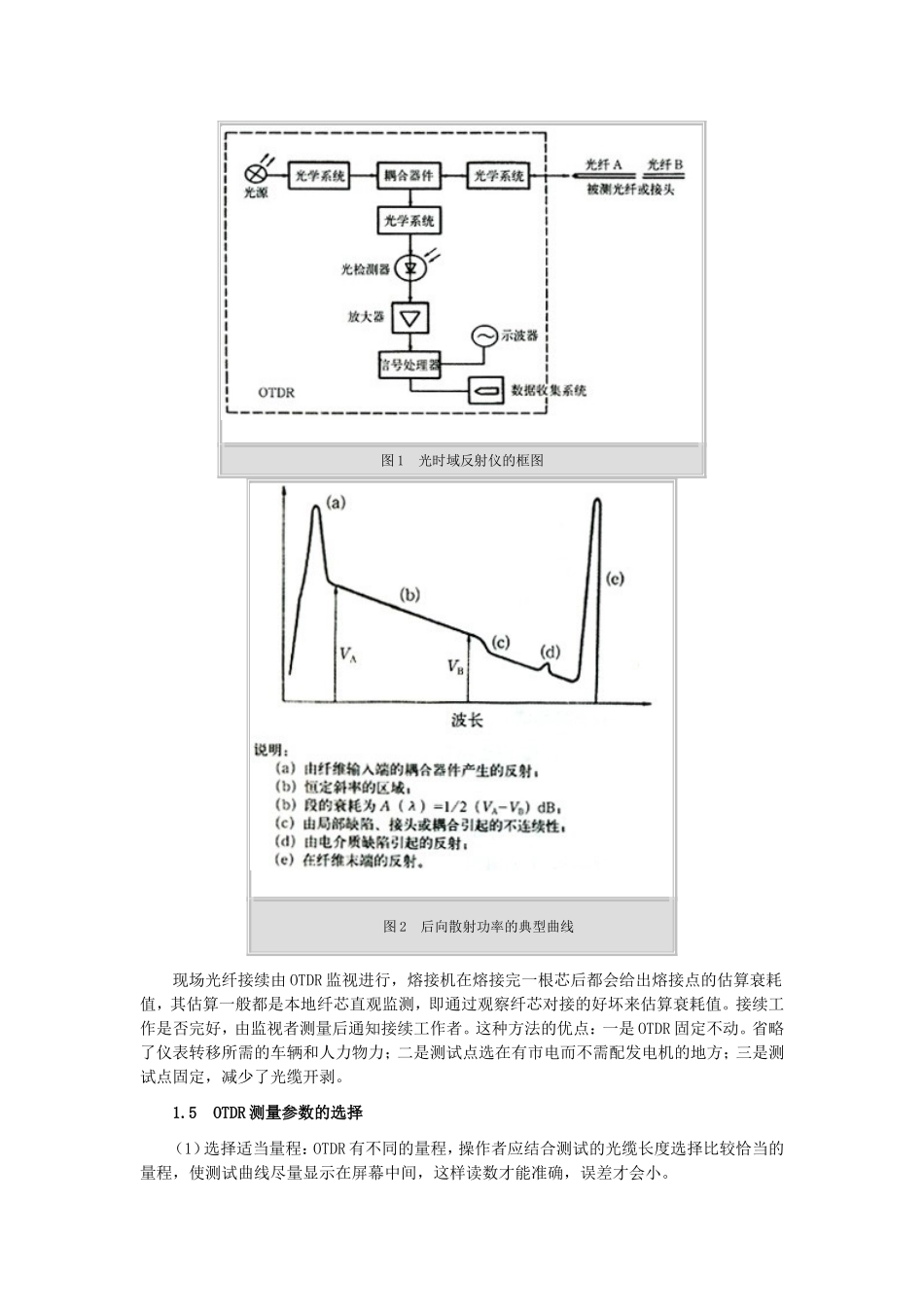

光缆施工现场及验收的检测方法与标准_第2页
2/6

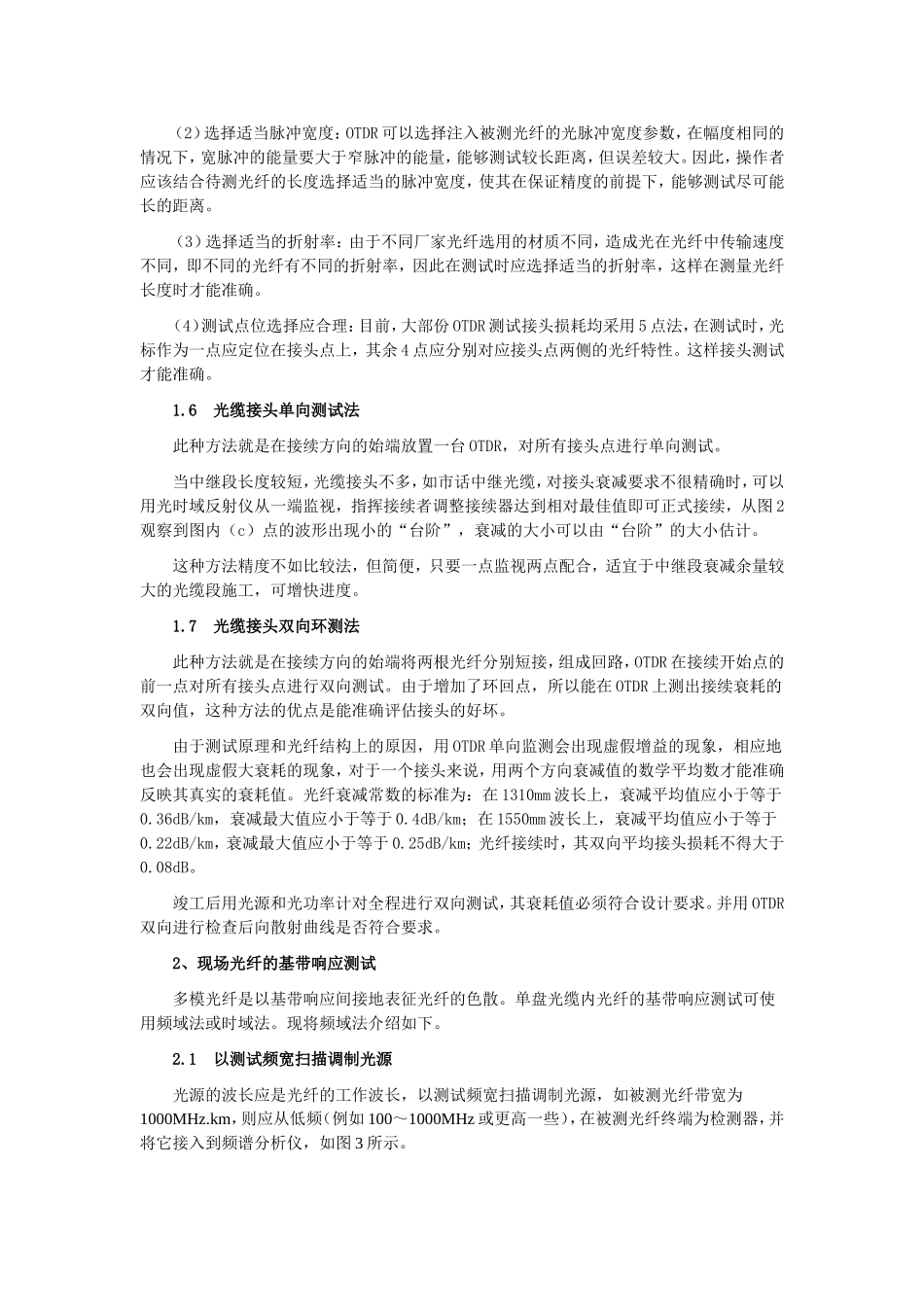

光缆施工现场及验收的检测方法与标准_第3页
3/6
光缆施工现场及验收的检测方法与标准光缆施工的现场测试很重要,它是为连接光端机总调测做准备。光缆内光纤的测试项目有传输衰减的测量,对多模光纤,当需要时测试基带响应。单盘光缆测试的目的在于工厂产品的质量;施工布放后的测试是为检查布放过程有无损伤,并作为接续前的检查;接续中的测试是为了检查接头是否达到低损耗;接续后组成单元光缆段的测试,目的在于检查是否达到设计对传输总衰减和总基带响应要求,作为连接光端机总调测的准备。单模光纤是以色散系数来表征色散的。单模光纤的色散系数本来很低,对于140Mbit/s系统的限额为300ps/nm,因此当中继段长小于50km时,该限额有很大余量,施工过程可以不必测量;565Mbit/s五次群的限额为120ps/nm,因此有必要在设计中考虑,施工后进行验证测量。1、现场传输衰减的测量1.1光纤的衰减光信号沿光纤传输时,光功率的损失即为光纤的衰减,衰减A以分贝(dB)为单位,A=10lgP1/P2(dB)P1和P2分别是注入端和输出端的光功率。1.2光缆间增加注入系统为了测量得到精确的结果,必须保证功率分配是稳态模,因此在光源与被测光缆间增加注入系统。注入系统由扰模器、滤模器和包层模剥除器组成的一种模拟装置;对多模光纤可以用1km以上,以一定曲率半径圈绕的光纤。1.33种测试方法比较CCITT建议G.651推荐了3种测试方法。即剪断法、和后向散射法。剪断法精度高但有破坏性;介入损耗法是非破坏性,精度不如剪断法;而后向散射法,即用光时域反射仪(OTDR)测量,功能全、精度高和无破坏性,测量数据可直接打印出来。1.4用光时域反射仪(OTDR)测量的优点用光时域反射仪(OTDR)测试只需在光纤的一端进行,如图1、2所示,用这种仪表不仅可以测量光纤的衰减系数,还能提供沿光纤长度衰减特性的详细情况,检测光纤的物理缺陷或断裂点的位置,测定接头的衰减和位置,以及被测光纤的长度,这种仪器带有打印机,可以把测绘的曲线打印出来。图1光时域反射仪的框图图2后向散射功率的典型曲线现场光纤接续由OTDR监视进行,熔接机在熔接完一根芯后都会给出熔接点的估算衰耗值,其估算一般都是本地纤芯直观监测,即通过观察纤芯对接的好坏来估算衰耗值。接续工作是否完好,由监视者测量后通知接续工作者。这种方法的优点:一是OTDR固定不动。省略了仪表转移所需的车辆和人力物力;二是测试点选在有市电而不需配发电机的地方;三是测试点固定,减少了光缆开剥。1.5OTDR测量参数的选择(1)选择适当量程:OTDR有不同的量程,操作者应结合测试的光缆长度选择比较恰当的量程,使测试曲线尽量显示在屏幕中间,这样读数才能准确,误差才会小。(2)选择适当脉冲宽度:OTDR可以选择注入被测光纤的光脉冲宽度参数,在幅度相同的情况下,宽脉冲的能量要大于窄脉冲的能量,能够测试较长距离,但误差较大。因此,操作者应该结合待测光纤的长度选择适当的脉冲宽度,使其在保证精度的前提下,能够测试尽可能长的距离。(3)选择适当的折射率:由于不同厂家光纤选用的材质不同,造成光在光纤中传输速度不同,即不同的光纤有不同的折射率,因此在测试时应选择适当的折射率,这样在测量光纤长度时才能准确。(4)测试点位选择应合理:目前,大部份OTDR测试接头损耗均采用5点法,在测试时,光标作为一点应定位在接头点上,其余4点应分别对应接头点两侧的光纤特性。这样接头测试才能准确。1.6光缆接头单向测试法此种方法就是在接续方向的始端放置一台OTDR,对所有接头点进行单向测试。当中继段长度较短,光缆接头不多,如市话中继光缆,对接头衰减要求不很精确时,可以用光时域反射仪从一端监视,指挥接续者调整接续器达到相对最佳值即可正式接续,从图2观察到图内(c)点的波形出现小的“台阶”,衰减的大小可以由“台阶”的大小估计。这种方法精度不如比较法,但简便,只要一点监视两点配合,适宜于中继段衰减余量较大的光缆段施工,可增快进度。1.7光缆接头双向环测法此种方法就是在接续方向的始端将两根光纤分别短接,组成回路,OTDR在接续开始点的前一点对所有接头点进行双向测试。由于增加了环回点,所以能在OTDR上测出接续衰耗的双向值,这种方法的优点是能准确评...
