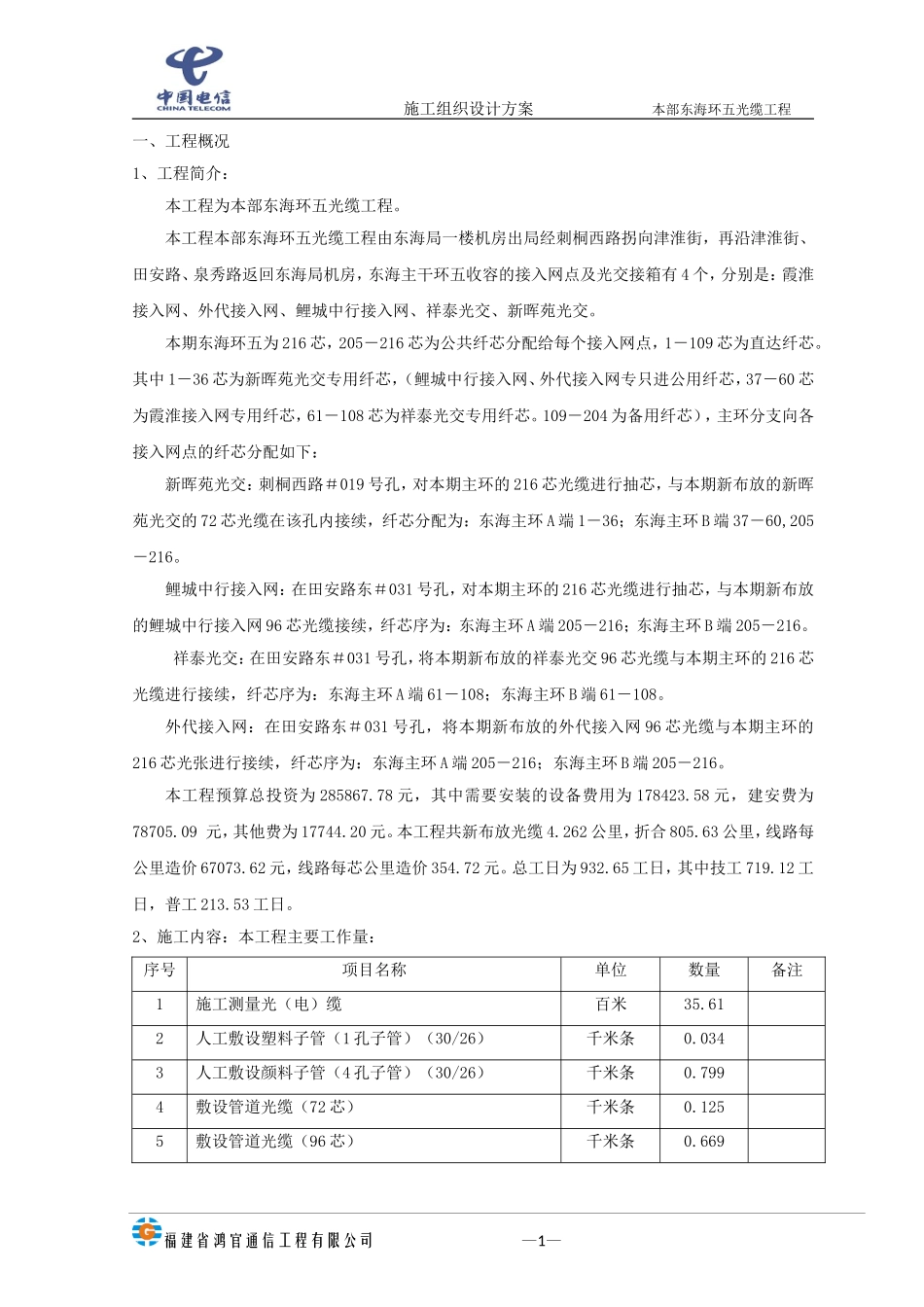

施工组织设计方案本部东海环五光缆工程一、工程概况1、工程简介：本工程为本部东海环五光缆工程。本工程本部东海环五光缆工程由东海局一楼机房出局经刺桐西路拐向津淮街，再沿津淮街、田安路、泉秀路返回东海局机房，东海主干环五收容的接入网点及光交接箱有4个，分别是：霞淮接入网、外代接入网、鲤城中行接入网、祥泰光交、新晖苑光交。本期东海环五为216芯，205－216芯为公共纤芯分配给每个接入网点，1－109芯为直达纤芯。其中1－36芯为新晖苑光交专用纤芯，（鲤城中行接入网、外代接入网专只进公用纤芯，37－60芯为霞淮接入网专用纤芯，61－108芯为祥泰光交专用纤芯。109－204为备用纤芯），主环分支向各接入网点的纤芯分配如下：新晖苑光交：刺桐西路＃019号孔，对本期主环的216芯光缆进行抽芯，与本期新布放的新晖苑光交的72芯光缆在该孔内接续，纤芯分配为：东海主环A端1－36；东海主环B端37－60,205－216。鲤城中行接入网：在田安路东＃031号孔，对本期主环的216芯光缆进行抽芯，与本期新布放的鲤城中行接入网96芯光缆接续，纤芯序为：东海主环A端205－216；东海主环B端205－216。祥泰光交：在田安路东＃031号孔，将本期新布放的祥泰光交96芯光缆与本期主环的216芯光缆进行接续，纤芯序为：东海主环A端61－108；东海主环B端61－108。外代接入网：在田安路东＃031号孔，将本期新布放的外代接入网96芯光缆与本期主环的216芯光张进行接续，纤芯序为：东海主环A端205－216；东海主环B端205－216。本工程预算总投资为285867.78元，其中需要安装的设备费用为178423.58元，建安费为78705.09元，其他费为17744.20元。本工程共新布放光缆4.262公里，折合805.63公里，线路每公里造价67073.62元，线路每芯公里造价354.72元。总工日为932.65工日，其中技工719.12工日，普工213.53工日。2、施工内容：本工程主要工作量：序号项目名称单位数量备注1施工测量光（电）缆百米35.612人工敷设塑料子管（1孔子管）（30/26）千米条0.0343人工敷设颜料子管（4孔子管）（30/26）千米条0.7994敷设管道光缆（72芯）千米条0.1255敷设管道光缆（96芯）千米条0.669福建省鸿官通信工程有限公司―1―施工组织设计方案本部东海环五光缆工程6敷设管道光缆（216芯）千米条3.0977室内通道光缆（96芯）百米条0.858室内通道光缆（216芯）百米条2.569布放光缆人孔抽水（积水）个4310布放光缆人孔抽水（流水）个3811市话光缆接续（72芯）头112市话光缆接续（168芯）头413市话光缆接头（216芯）芯314市话光缆中继段测试（72芯）中继段115市话光缆中继段测试（96芯）中继段416市话光缆中继段测试（216芯）中继段117安装嵌壁式ODB（48芯）个118新设光交箱（516芯）个21912芯终端模块块23、施工项目质量目标本工程项目部以公司的“精心施工，科学管理，顾客满意。”的质量方针为指导，努力实现以下目标：１．确保施工项目的工期、质量和安全，实现合同目标;２．严格执行施工技术规范、操作规程，实现工程施工质量优良；３．负责与顾客的沟通，并向有关部门及时反馈信息，做好服务工作。三、光缆线路路由及敷设方式本工程是为本部东海环五光缆工程。光缆采用管道、通道敷设；光缆线路路由：津淮街、田安路、泉秀路。四、项目部人员组成及工作分工具体情况详见附表1五、拟投入的机具设备具体情况详见附表2六、施工方案1、据我司承担的工程施工任务规模，采用项目管理形式组织施工，成立项目经理部，项目经理部下设施工作业组、施工接续组。各作业组具体任务安排如下：施工作业组：负责光缆线路的敷设；福建省鸿官通信工程有限公司―2―施工组织设计方案本部东海环五光缆工程施工接续组：负责光缆工程的接续、测试。2、施工步骤：在项目经理部指挥下施工作业组、接续组人员协力配合，有步骤、分阶段进行施工。具体情况详见附表33、施工进度计划：本工程为本部东海环五光缆工程。拟于2007年8月14日开工，至2007年10月10日完工。工程工期57天，根据网络建设部提供的一阶段设计文件进行工程施工。每周周报以书面形式上报网络建设部管理人员，以确保工程施工进度。具体安排详见附表4。七、施工准备工作a）技术规范准备。熟悉...
