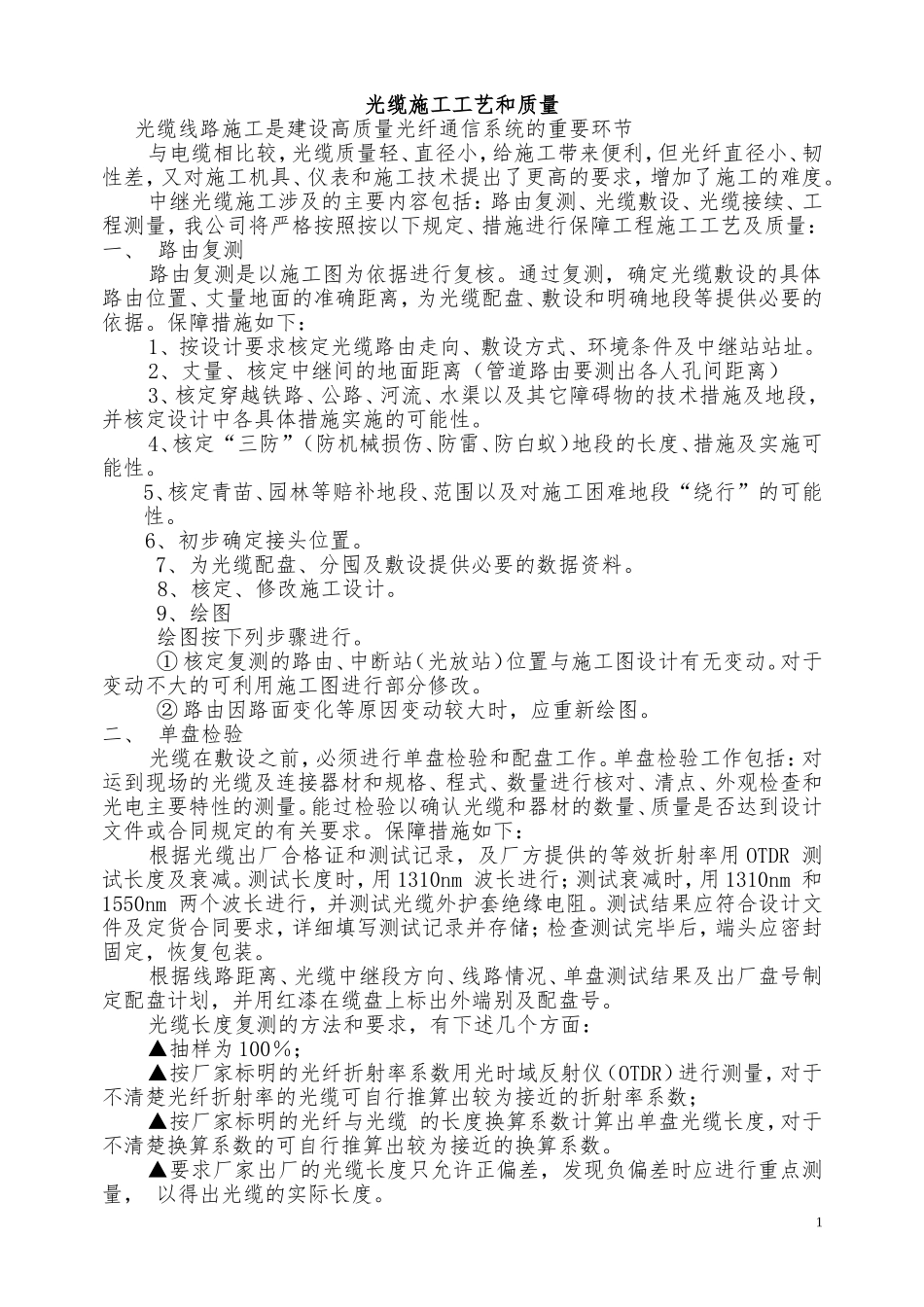

光缆施工工艺和质量光缆线路施工是建设高质量光纤通信系统的重要环节与电缆相比较，光缆质量轻、直径小，给施工带来便利，但光纤直径小、韧性差，又对施工机具、仪表和施工技术提出了更高的要求，增加了施工的难度。中继光缆施工涉及的主要内容包括：路由复测、光缆敷设、光缆接续、工程测量，我公司将严格按照按以下规定、措施进行保障工程施工工艺及质量：一、路由复测路由复测是以施工图为依据进行复核。通过复测，确定光缆敷设的具体路由位置、丈量地面的准确距离，为光缆配盘、敷设和明确地段等提供必要的依据。保障措施如下：1、按设计要求核定光缆路由走向、敷设方式、环境条件及中继站站址。2、丈量、核定中继间的地面距离（管道路由要测出各人孔间距离）3、核定穿越铁路、公路、河流、水渠以及其它障碍物的技术措施及地段，并核定设计中各具体措施实施的可能性。4、核定“三防”（防机械损伤、防雷、防白蚁）地段的长度、措施及实施可能性。5、核定青苗、园林等赔补地段、范围以及对施工困难地段“绕行”的可能性。6、初步确定接头位置。7、为光缆配盘、分囤及敷设提供必要的数据资料。8、核定、修改施工设计。9、绘图绘图按下列步骤进行。①核定复测的路由、中断站（光放站）位置与施工图设计有无变动。对于变动不大的可利用施工图进行部分修改。②路由因路面变化等原因变动较大时，应重新绘图。二、单盘检验光缆在敷设之前，必须进行单盘检验和配盘工作。单盘检验工作包括：对运到现场的光缆及连接器材和规格、程式、数量进行核对、清点、外观检查和光电主要特性的测量。能过检验以确认光缆和器材的数量、质量是否达到设计文件或合同规定的有关要求。保障措施如下：根据光缆出厂合格证和测试记录，及厂方提供的等效折射率用OTDR测试长度及衰减。测试长度时，用1310nm波长进行；测试衰减时，用1310nm和1550nm两个波长进行，并测试光缆外护套绝缘电阻。测试结果应符合设计文件及定货合同要求，详细填写测试记录并存储；检查测试完毕后，端头应密封固定，恢复包装。根据线路距离、光缆中继段方向、线路情况、单盘测试结果及出厂盘号制定配盘计划，并用红漆在缆盘上标出外端别及配盘号。光缆长度复测的方法和要求，有下述几个方面：▲抽样为100％；▲按厂家标明的光纤折射率系数用光时域反射仪（OTDR）进行测量，对于不清楚光纤折射率的光缆可自行推算出较为接近的折射率系数；▲按厂家标明的光纤与光缆的长度换算系数计算出单盘光缆长度，对于不清楚换算系数的可自行推算出较为接近的换算系数。▲要求厂家出厂的光缆长度只允许正偏差，发现负偏差时应进行重点测量，以得出光缆的实际长度。1三、光缆配盘1、光缆配盘的目的根据路由复测数据计算出光缆敷设总长度及光纤全程传输质量要求，选择配置单盘光缆。光缆配盘是为了合理使用光缆，减少光缆接头和降低接头损耗，达到节省光缆和提高光缆通信质量的目的。2、保障措施如下：①光缆配盘时，根据路由条件选配满足设计规定的不同程式、规格的光缆、配盘总衰减及总带宽（色散）等传输指标应满足系统设计的要求。②光缆配盘时，尽量做到整盘配置。在同一个中断段内，尽量选用同一个厂家的光缆。③为提高耦合效率及利于测量，靠近局（站）侧的单盘长度一般不小于1km，并应选择光纤的几何尺寸、数值孔径等参数偏差小及一致性较好的光缆。④光缆配盘后接头点应满足下列要求：▲管道光缆的接头应避开交通要道口▲埋式与管道交界处的接头，应安排在入孔内，由于重要条件限制，一定要安排在埋处时，对非铠装管道光缆伸出管道部位应采取保护措施；▲架空光缆接头，一般应安装在杆上或杆旁1m左右；⑤光缆端别的配置，应满足下列要求：▲为了便于连接、维护，要求按光缆的端别须序配置。▲中继光缆路应以局（站）所处理位置规定，北（东）为A端，南（西）为（B）端。▲在采用汇接中继方式的城市，市内局间光缆线路以汇接局为A端，分局为B端；两个汇接局间以局号小的局为A端，局号大的局为B端；没有汇接局的城市，以容量较大的中心局为A端，对方局（分局）为B端。▲分支光缆的端别应服从主干光缆的端别。⑥光缆配置应按规定的预留长度进行...
