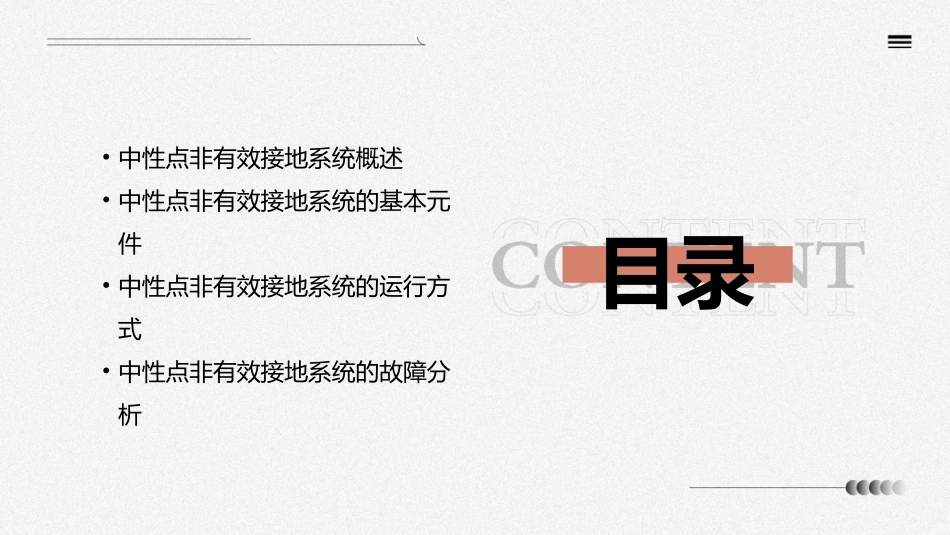

中性点非有效接地系统课件•中性点非有效接地系统概述•中性点非有效接地系统的基本元件•中性点非有效接地系统的运行方式•中性点非有效接地系统的故障分析目录•中性点非有效接地系统的维护与检修•中性点非有效接地系统的安全防护措施目录01中性点非有效接地系统概述中性点非有效接地系统是指中性点不直接接地或通过电阻、电抗器等元件接地。定义中性点不接地、中性点经消弧线圈接地、中性点经电阻接地等。分类定义与分类通过改变中性点接地方式，改变系统电容电流和零序电流的分布特性。能够降低系统发生单相接地故障时的短路电流，减少对电气设备的损坏，提高供电可靠性。工作原理与特点特点工作原理适用于对供电可靠性要求较高的场所，如机场、地铁、医院等。应用场景能够降低单相接地故障对设备的影响，减少停电事故，提高供电可靠性，同时能够减少维护成本和延长设备使用寿命。优势应用场景与优势02中性点非有效接地系统的基本元件变压器通过电磁感应原理，将一次侧的电能传递到二次侧，并保持两侧的电压相位和幅值相等。在中性点非有效接地系统中，变压器的作用还包括将系统接地，以减小接地电流和过电压对设备的影响。变压器是中性点非有效接地系统中的重要元件，主要用于实现电压的升高或降低，以满足不同用电设备和线路的需求。变压器电容器在系统中主要用于无功补偿和滤波，通过吸收或释放无功功率来维持系统的电压稳定。电容器通过并联或串联的方式接入系统，根据系统的无功需求进行补偿，提高系统的功率因数和稳定性。电容器还可以用于消除谐波，减少对其他设备的干扰和损坏。电容器电抗器在系统中主要用于限制短路电流和抑制过电压，通过增加线路的感抗来减小短路电流。当系统发生短路故障时，电抗器能够限制短路电流的幅值，减轻对设备的冲击和损坏。同时，电抗器还可以抑制操作过电压和雷电过电压，保护设备免受过电压的危害。电抗器断路器断路器是系统中用于控制电流的重要元件，能够在电流超过规定值时自动断开电路。断路器具有分段能力和灭弧能力，能够快速切断故障电流，防止事故扩大。在中性点非有效接地系统中，断路器的作用还包括保护接地装置免受过电流的损害。隔离开关主要用于隔离和切换线路，在检修和调试过程中起到关键作用。隔离开关具有明显的断开点，能够保证检修人员的人身安全和设备安全。在中性点非有效接地系统中，隔离开关还可以用于改变系统的接线方式和运行方式。隔离开关03中性点非有效接地系统的运行方式不接地运行方式是一种常见的中性点非有效接地方式，其特点是不对中性点进行直接接地处理。总结词不接地运行方式通常适用于6-35kV的配电系统，其优点在于可以有效降低单相接地故障时的短路电流，减少对电气设备的损坏。然而，不接地运行方式也存在一些缺点，如发生单相接地故障时，非故障相的电压会升高，可能导致设备损坏。详细描述不接地运行方式VS经消弧线圈接地运行方式是一种改进的中性点非有效接地方式，通过在系统中增加消弧线圈来减小单相接地故障时的短路电流。详细描述经消弧线圈接地运行方式的优点在于可以有效减小短路电流，从而降低设备损坏的风险。同时，消弧线圈的补偿作用还可以减小接地故障时的电压升高幅度，进一步保护设备。然而，这种运行方式也存在一些缺点，如需要定期调整消弧线圈的补偿度，以及对系统参数变化的适应性较差等。总结词经消弧线圈接地运行方式总结词高阻抗接地运行方式是通过增加中性点到地面的阻抗来减小单相接地故障时的短路电流，从而达到中性点非有效接地的目的。详细描述高阻抗接地运行方式的优点在于简单易行，只需在系统中增加相应的阻抗元件即可。同时，高阻抗接地运行方式还可以减小短路电流，降低设备损坏的风险。然而，这种运行方式的缺点在于可能会增加系统的复杂性，且对系统的参数变化较为敏感，需要谨慎选择和配置相应的元件。高阻抗接地运行方式04中性点非有效接地系统的故障分析总结词单相接地故障是中性点非有效接地系统中常见的一种故障类型，会导致系统电压不平衡，影响正常供电。详细描述单相接地故障是指系统中一相与大地之间的短路，导致该相的电压降低或接近零，而其他...
