焊条焊丝及母材的熔化描述课件VIP免费

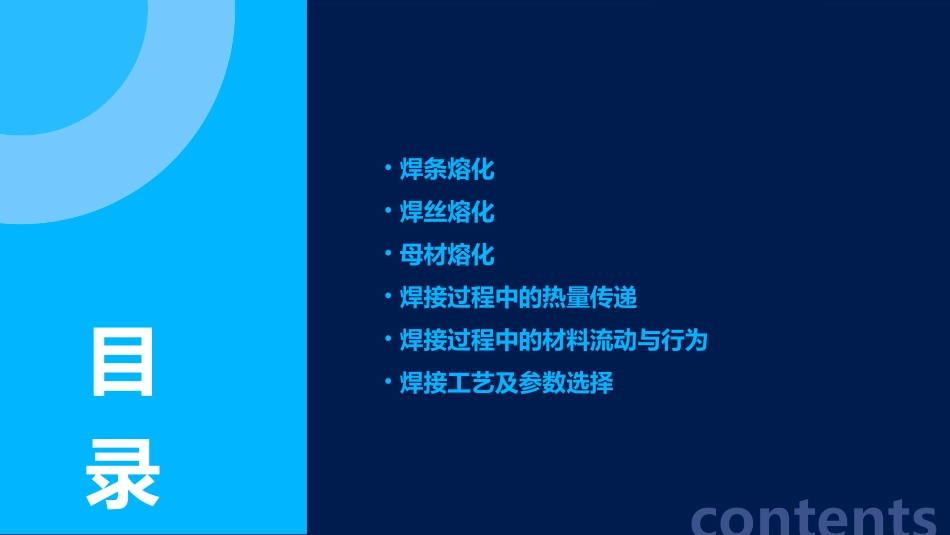

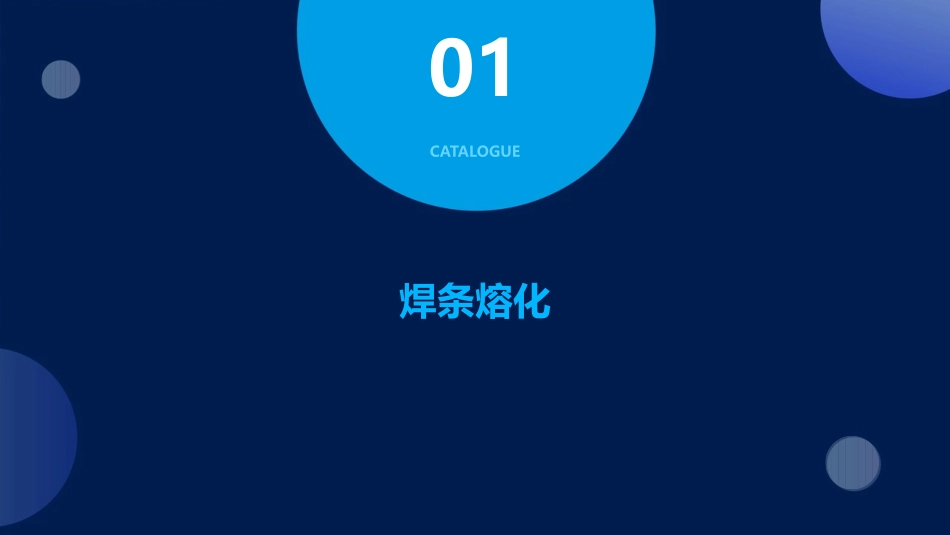

焊条焊丝及母材的熔化描述课件•焊条熔化•焊丝熔化•母材熔化•焊接过程中的热量传递•焊接过程中的材料流动与行为•焊接工艺及参数选择contents目录焊条熔化CATALOGUE01焊条由焊芯和药皮组成。焊芯是金属导电体，通常为铁丝或低碳钢丝。药皮是包裹在焊芯外面的混合物，通常由矿石、木炭、石墨等组成。焊条的结构与成分电弧加热是通过焊接电源提供的电流将焊条和母材加热到熔化状态。气体火焰加热是使用气体燃烧器提供的热能将焊条和母材加热到熔化状态。焊条通过电弧或气体火焰进行加热。焊条的加热过程焊条熔化后形成熔池，与母材熔合在一起。焊条熔化后的熔池在冷却后形成焊缝。焊缝的强度通常与母材的强度相当，但具有不同的物理和化学性质。焊条熔化后的行为焊丝熔化CATALOGUE02焊丝一般由导电剂、合金结构钢、纯金属等组成，其中合金结构钢是焊丝的核心成分。焊丝结构合金结构钢纯金属合金结构钢是焊丝的主要成分，其含量和类型直接影响焊丝的力学性能和焊接质量。焊丝中纯金属的含量一般较低，主要起填充作用，以保证焊接接头的致密性。030201焊丝的结构与成分焊丝通过电弧加热熔化成液态，电弧的温度和稳定性直接影响熔化后的焊缝质量。电弧加热熔化的焊丝以熔滴的形式过渡到熔池中，熔滴的大小和过渡频率对焊接过程和焊缝成形有重要影响。熔滴过渡母材在焊接过程中也需熔化，其熔化后的金属与焊丝融合形成焊缝。母材熔化焊丝的加热过程焊丝熔化后与母材发生冶金反应，形成合金结构，其化学成分和微观组织直接影响焊接接头的力学性能。冶金反应部分焊丝在熔化过程中会释放出气体，这些气体在焊接过程中起到保护作用，防止焊接区域被氧化。气体保护焊丝熔化后填充在母材的间隙中，使焊接接头致密，保证其密封性和强度。填充作用焊丝熔化后的行为母材熔化CATALOGUE030102母材的结构与成分例如，低碳钢母材主要由铁、碳和其他合金元素组成，而铝合金母材则由铝、硅、镁等元素组成。母材通常由金属或合金组成，其结构与成分直接影响焊接过程中的熔化行为。焊接时，母材通过热传导、热对流和热辐射等方式吸收热量。随着加热的进行，母材的温度逐渐升高，达到其熔点后开始熔化。在熔化过程中，母材的物理和化学性质逐渐发生变化，例如比热容、密度和导电率等。母材的加热过程母材熔化后形成熔池，随着热源的移动，熔池也会移动。在焊接过程中，熔池的温度和成分不断变化，这会影响焊缝的形状和质量。例如，熔池的温度过高可能会导致焊缝烧穿，而过低的温度则可能导致未熔合等缺陷。母材熔化后的行为焊接过程中的热量传递CATALOGUE04热源电弧产生的热能是电弧焊的主要热源，通过电弧传递到工件和填充金属上。电弧产生电弧焊通过在电极与工件之间产生电弧来熔化工件和填充金属。热量分配电弧焊中，热量主要集中在工件和填充金属的交界处，形成熔池。电弧焊中的热量传递激光焊通过光学谐振腔中的工作介质受到激发而产生激光。激光产生激光束聚焦到工件表面上，将光能转化为热能。热源激光束的热量主要集中在工件的熔池区域，形成深熔焊。热量分布激光焊中的热量传递摩擦焊通过工件之间的摩擦产生的热量将工件加热到塑性状态，然后实现焊接。钎焊通过将钎料与工件加热到高于钎料熔点的温度，并在工件之间填充钎料来实现焊接。电阻焊通过电流通过导体产生的电阻热将工件加热到熔化或塑性状态。其他焊接方法中的热量传递焊接过程中的材料流动与行为CATALOGUE05熔滴过渡电弧焊时，焊条端部形成熔滴，通过电弧空间过渡到熔池中。熔池流动熔池中液态金属在表面张力、重力、电磁力等作用下流动，形成焊道。母材熔化母材在电弧热作用下熔化，与焊条金属熔滴融合形成焊缝。电弧焊中的材料流动与行为03熔滴过渡激光焊接时，通常采用焊丝作为填充材料，焊丝通过送丝机构向熔池中送进，实现填充焊接。01激光束聚焦激光束通过聚焦系统会聚到工件表面上，产生高能量密度的热源。02母材熔化母材在激光束作用下迅速熔化，并形成熔池。激光焊中的材料流动与行为超声波焊利用超声波振动使两块金属表面相互摩擦，产生热量并形成接头。摩擦焊通过摩擦热使工件加热至塑性状态，在压力作用下实现焊接。电...
