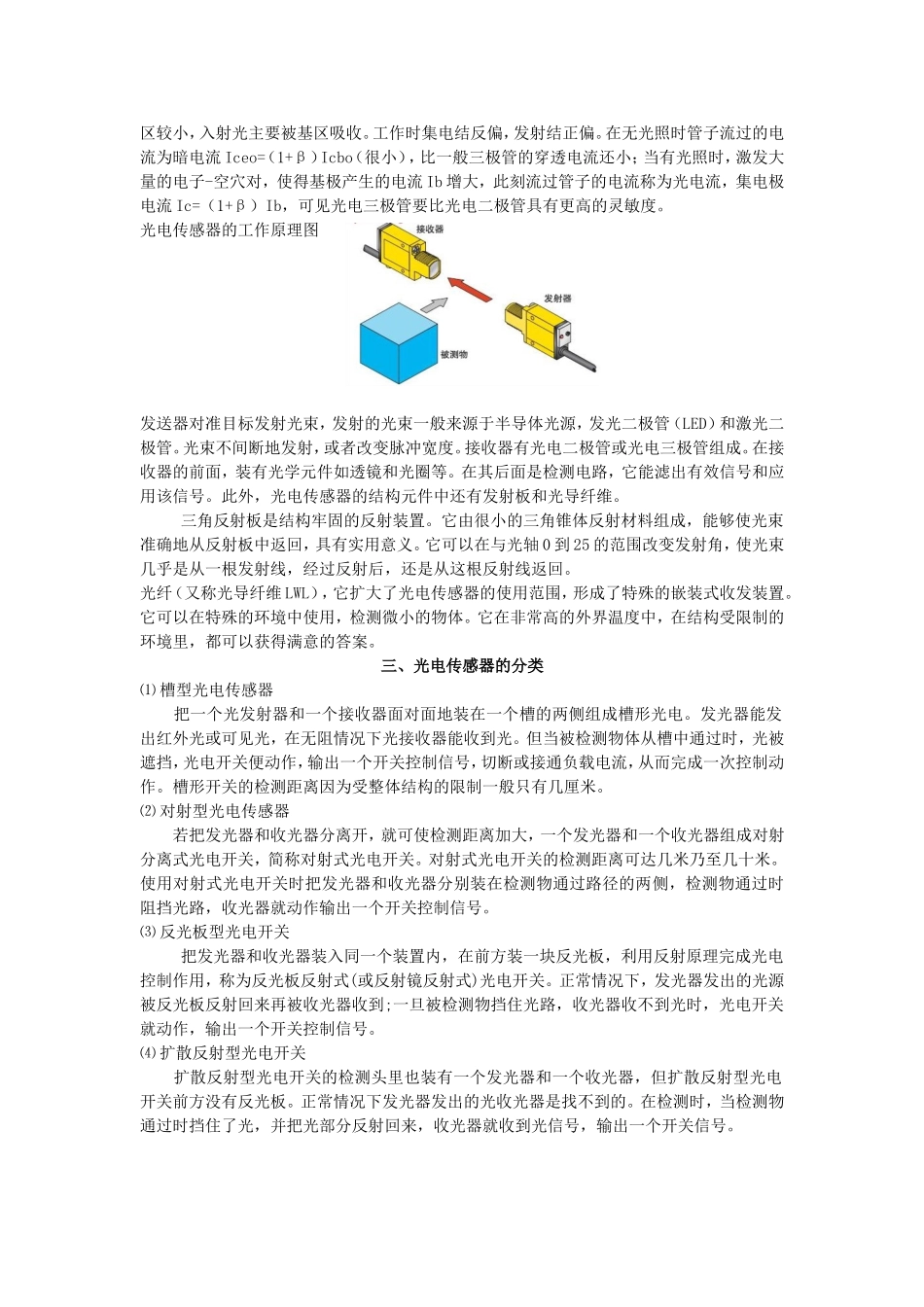

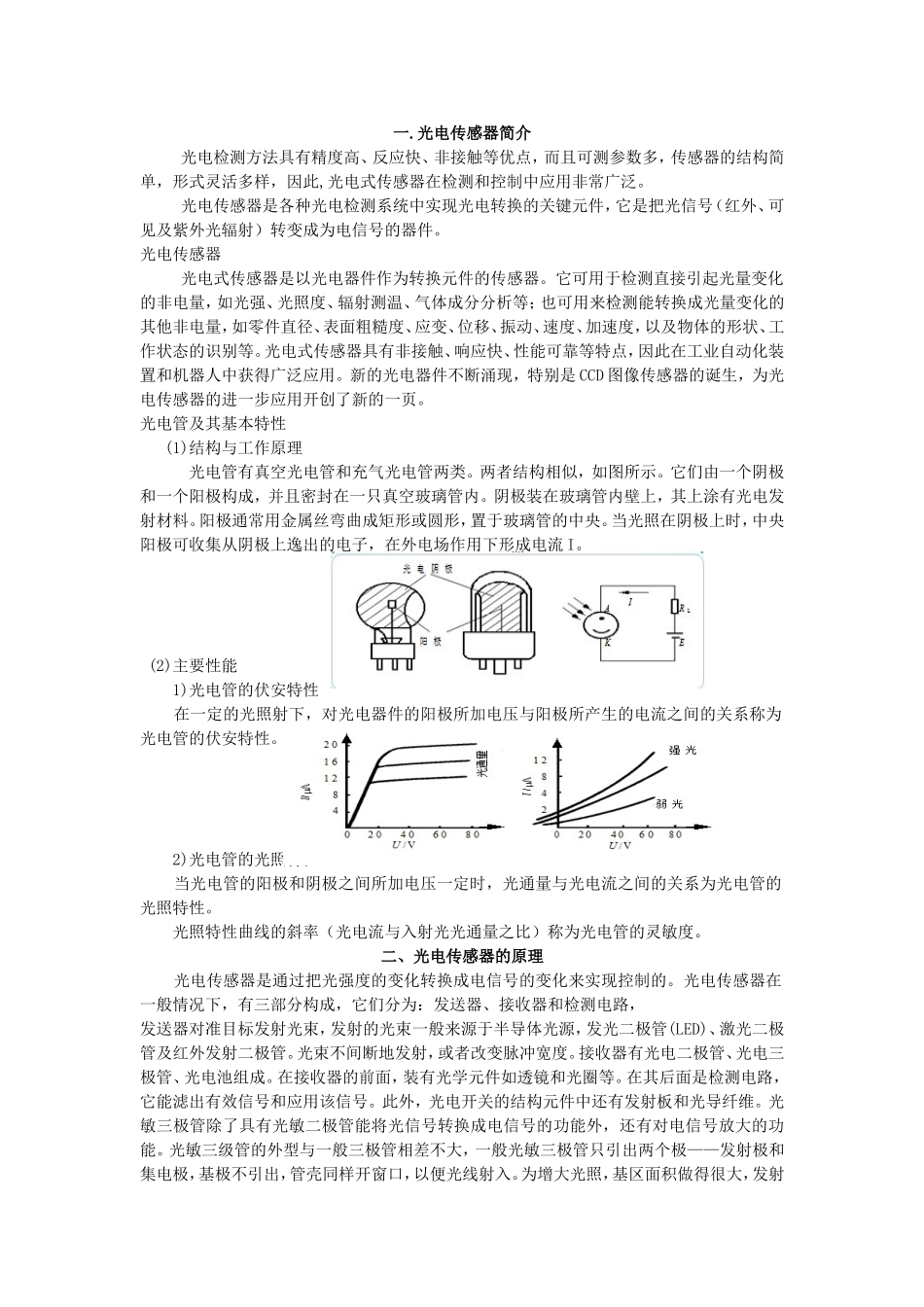

一.光电传感器简介光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此,光电式传感器在检测和控制中应用非常广泛。光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号（红外、可见及紫外光辐射）转变成为电信号的器件。光电传感器光电式传感器是以光电器件作为转换元件的传感器。它可用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。新的光电器件不断涌现，特别是CCD图像传感器的诞生，为光电传感器的进一步应用开创了新的一页。光电管及其基本特性(1)结构与工作原理光电管有真空光电管和充气光电管两类。两者结构相似，如图所示。它们由一个阴极和一个阳极构成，并且密封在一只真空玻璃管内。阴极装在玻璃管内壁上，其上涂有光电发射材料。阳极通常用金属丝弯曲成矩形或圆形，置于玻璃管的中央。当光照在阴极上时，中央阳极可收集从阴极上逸出的电子，在外电场作用下形成电流I。(2)主要性能1)光电管的伏安特性在一定的光照射下，对光电器件的阳极所加电压与阳极所产生的电流之间的关系称为光电管的伏安特性。2)光电管的光照特性当光电管的阳极和阴极之间所加电压一定时，光通量与光电流之间的关系为光电管的光照特性。光照特性曲线的斜率（光电流与入射光光通量之比）称为光电管的灵敏度。二、光电传感器的原理光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路，发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。此外，光电开关的结构元件中还有发射板和光导纤维。光敏三极管除了具有光敏二极管能将光信号转换成电信号的功能外，还有对电信号放大的功能。光敏三级管的外型与一般三极管相差不大，一般光敏三极管只引出两个极——发射极和集电极，基极不引出，管壳同样开窗口，以便光线射入。为增大光照，基区面积做得很大，发射区较小，入射光主要被基区吸收。工作时集电结反偏，发射结正偏。在无光照时管子流过的电流为暗电流Iceo=（1+β）Icbo（很小），比一般三极管的穿透电流还小；当有光照时，激发大量的电子-空穴对，使得基极产生的电流Ib增大，此刻流过管子的电流称为光电流，集电极电流Ic=（1+β）Ib，可见光电三极管要比光电二极管具有更高的灵敏度。光电传感器的工作原理图发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管（LED）和激光二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管或光电三极管组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。此外，光电传感器的结构元件中还有发射板和光导纤维。三角反射板是结构牢固的反射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。光纤（又称光导纤维LWL），它扩大了光电传感器的使用范围，形成了特殊的嵌装式收发装置。它可以在特殊的环境中使用，检测微小的物体。它在非常高的外界温度中，在结构受限制的环境里，都可以获得满意的答案。三、光电传感器的分类⑴槽型光电传感器把一个光发射器和一个接收器面对面地装在一个槽的两侧组成槽形光电。发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时，光被遮挡，光电开关便动作，输出一个开关控制信号，切断...
