光电计数器的设计VIP免费

光电计数器的设计_第1页
1/18

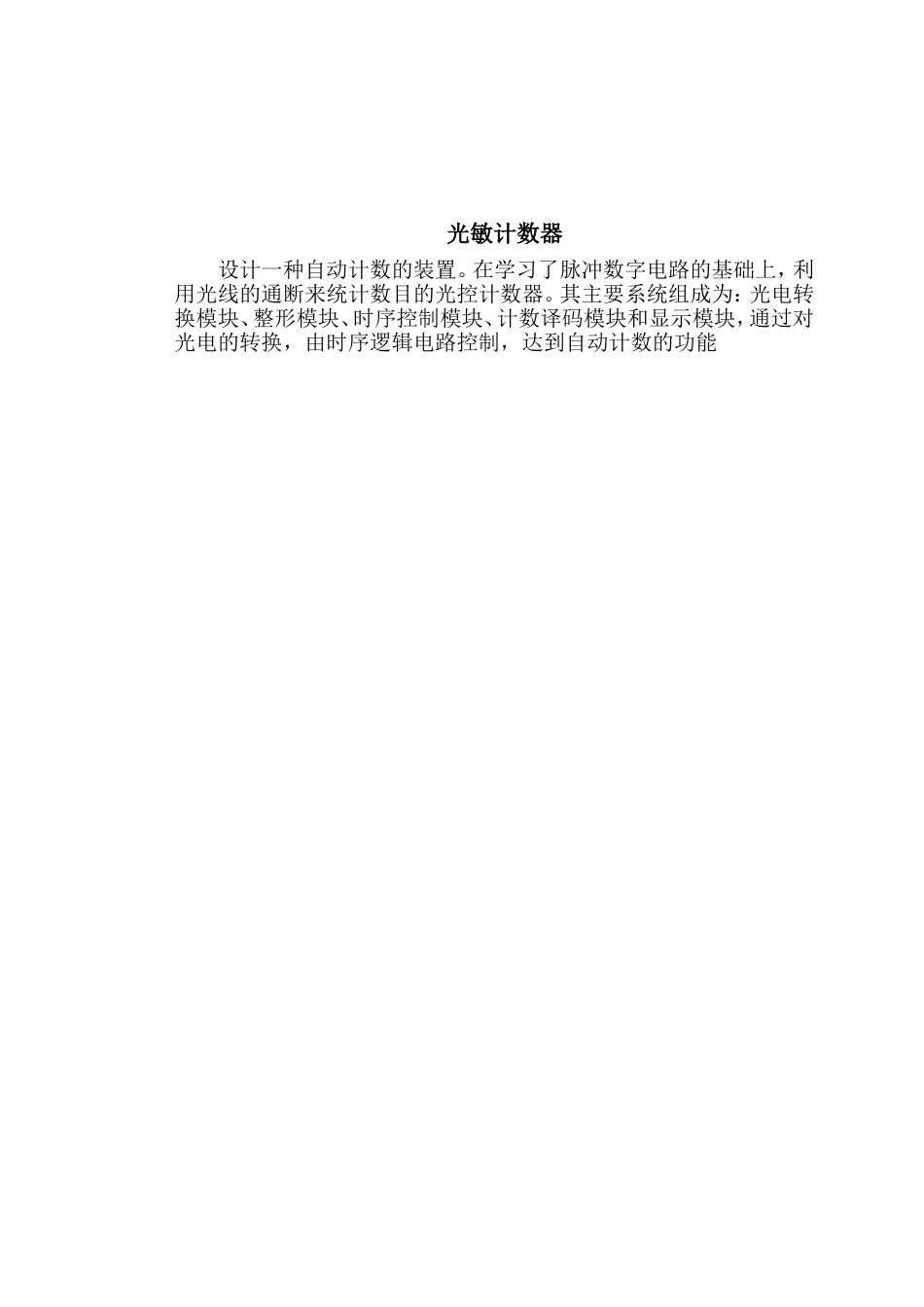

光电计数器的设计_第2页
2/18

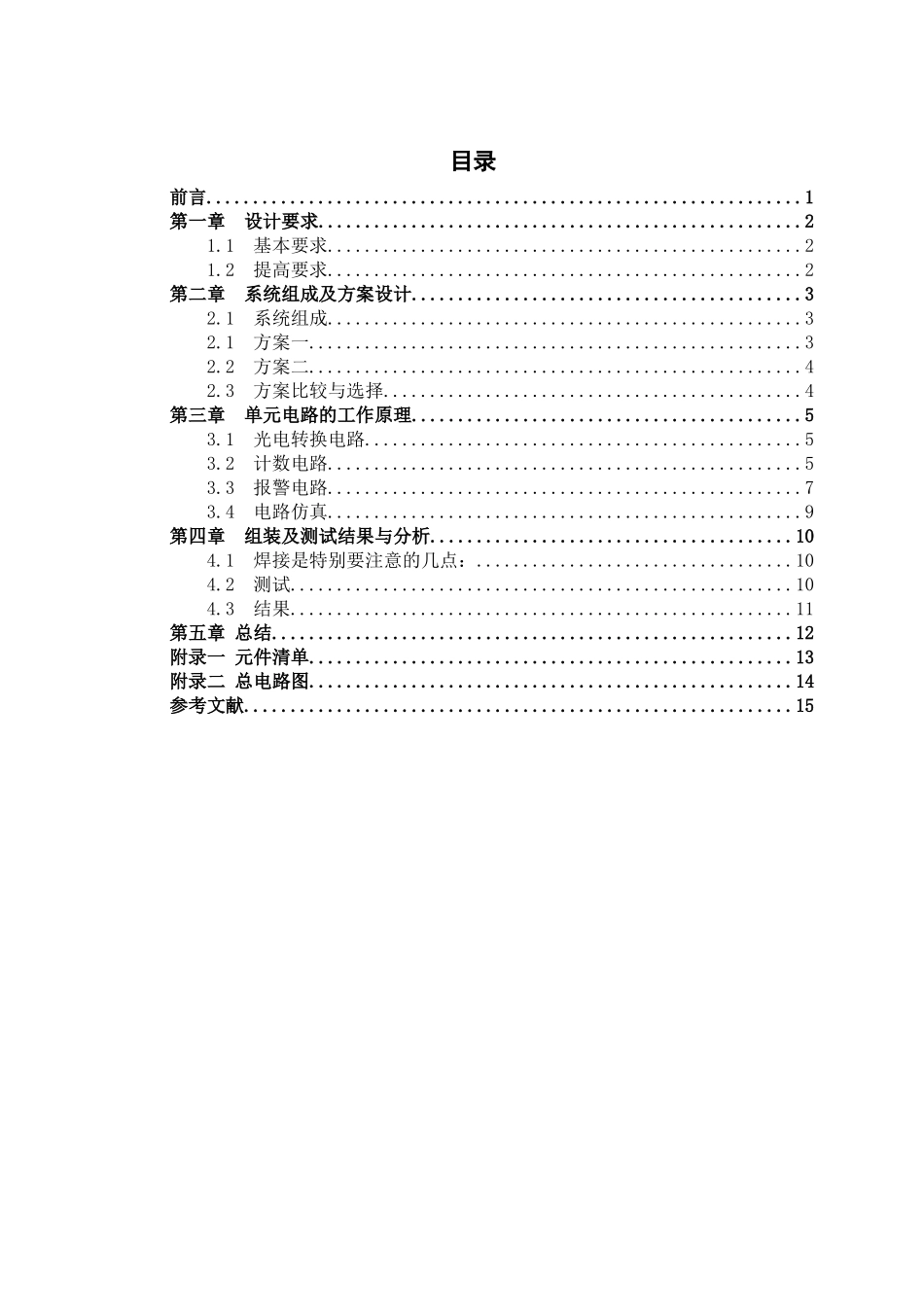

光电计数器的设计_第3页
3/18
景德镇陶瓷学院电子电路CAD课程设计课题名称光敏计数器所在院系机电学院班级13自动化2班学号201310320210姓名董儒诚指导老师刘蜀阳时间2015年12月30日光敏计数器设计一种自动计数的装置。在学习了脉冲数字电路的基础上,利用光线的通断来统计数目的光控计数器。其主要系统组成为:光电转换模块、整形模块、时序控制模块、计数译码模块和显示模块,通过对光电的转换,由时序逻辑电路控制,达到自动计数的功能目录前言................................................................1第一章设计要求....................................................21.1基本要求...................................................21.2提高要求...................................................2第二章系统组成及方案设计..........................................32.1系统组成...................................................32.1方案一.....................................................32.2方案二.....................................................42.3方案比较与选择.............................................4第三章单元电路的工作原理..........................................53.1光电转换电路...............................................53.2计数电路...................................................53.3报警电路...................................................73.4电路仿真...................................................9第四章组装及测试结果与分析.......................................104.1焊接是特别要注意的几点:..................................104.2测试......................................................104.3结果......................................................11第五章总结........................................................12附录一元件清单....................................................13附录二总电路图....................................................14参考文献...........................................................151前言21世纪是信息时代,是获取信息,处理信息,运用信息的时代。传感器是获取信息并对信息进行必要处理的基础技术,是获取信息和处理加工信息的手段,无法获取信息则无法运用信息。基于光电效应的传感器,光电式传感器在受到可见光照射后即产生光电效应,将光信号转换成电信号输出。它除能测量光强之外,还能利用光线的透射、遮挡、反射、干涉等测量多种物理量,如尺寸、位移、速度、温度等,因而光电式传感器是一种应用极广泛的重要敏感器件。光电计数器的设计是一种比较初级的利用光电传感器发出信号脉冲进行计数的一种简单光电系统。光电计数器可完成小型的计数功能,可应用于小教室和小餐厅等小容量的场所,进行相应的计数功能,具有很大的实用价值。工业生产中常常需要自动统计产品的数量,计数器在这里有其用武之地。数字式电子计数器有直观和计数精确的优点,目前已在各种行业中普遍使用。数字式电子计数器有多种计数触发方式,它是由实际使用条件和环境决定的,通常分为接触式计数器和非接触式计数器两种。本次设计的光电计数器为非接触式计数器中的一种。在该光电计数器中,计数的过程其实是获取脉冲源的过程,首先遮挡物遮挡光电传感器产生一下降沿,拿掉遮挡物产生一个上升沿,使计数器得到一个脉冲进行计数之后计数器输出一个信号输入到译码器中,由译码器控制数码管的显示,数码管最大显示99。计数范围为一百,可以预设计数数目,当计数达到设定后,停止计数并报警,可手动解除报警。整个电路的设计先借助于仿真软件proteus仿真,得到了预期的结果,而后依据仿真图在实验室焊接、调试,实现了预定的功能。2第一章设计要求1.1基本要求利用发光二极管和光敏三极管作为光电计数器的传感器进行计数,用数码管显示计数值,当数码管显示值与设定值相同时报警,此外计数器停止计数,手动清除报警后可重新工作。1.2提高要求l)发...
