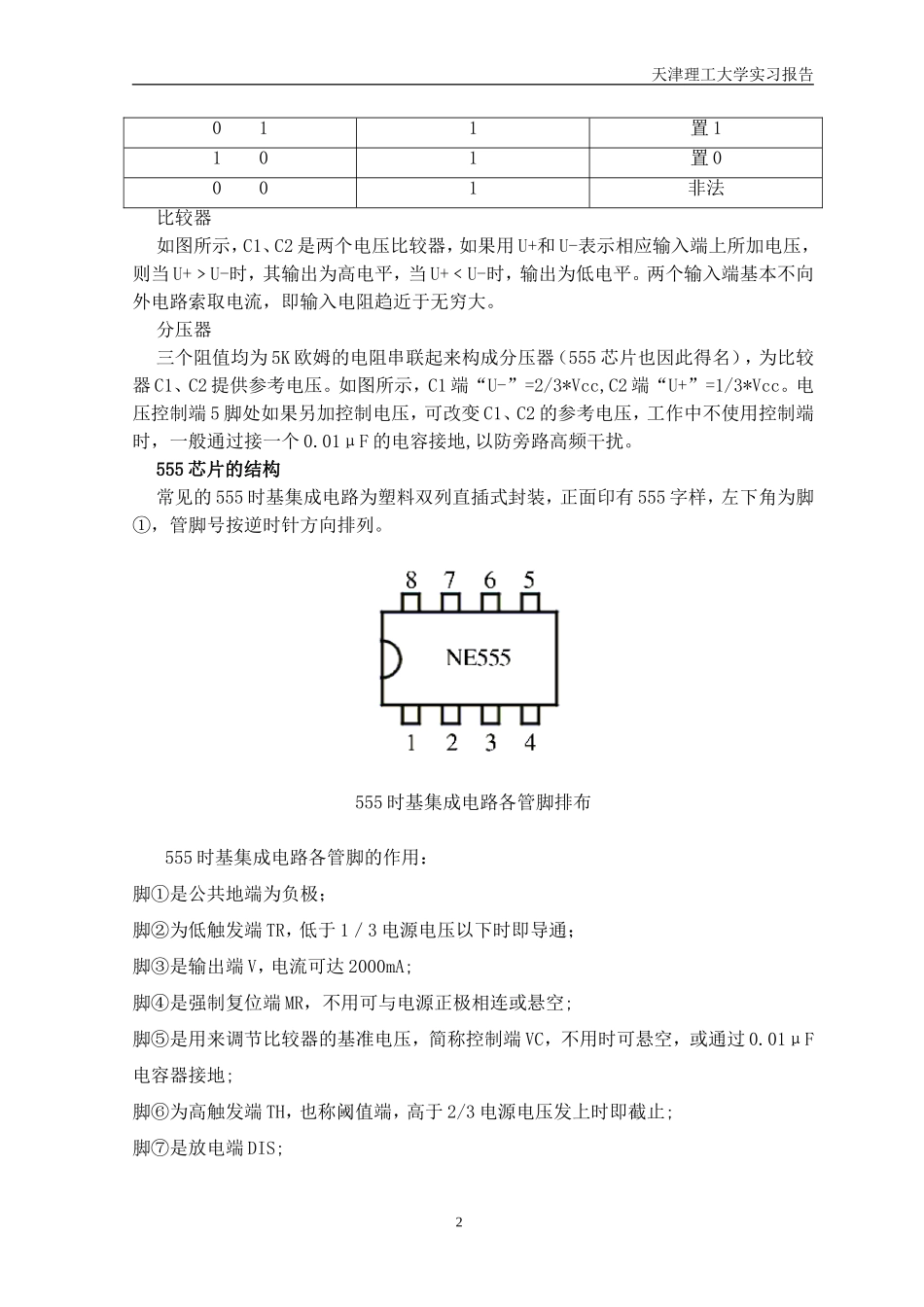

课程设计报告姓名：黄梦学号：20113558姓名：刘梦莹学号：20113559姓名：闫美琪学号：20113599专业与班级：11级应用物理指导教师：孙大智课程设计名称：光电技术课程设计课程设计单位：电子信息工程学院天津理工大学实习报告一、课程设计目的1、加强对555芯片的了解，巩固和加深课堂教学内容；2、提高动手能力和工作技能，培养科学工作作风；3、为学习后续课程和从事实践技术工作奠定坚实基础。二、课程设计时间本课程设计采用课下独立设计和课上集中实践相结合的方式，课上实践包括电子元器件的识别和电路图的设计等，课下设计包括原理的分析和设计报告的整理等。三、课程设计内容一、555芯片简介555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有成本低、性能可靠、结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。555定时器配以外部元件，可以构成多种实际应用电路。广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。555定时器又称时基电路。555定时器按照内部元件分有双极型（又称TTL型）和单极型两种。双极型内部采用的是晶体管；单极型内部采用的则是场效应管。555芯片原理原理图：分压器为两个电压比较器C1、C2提供参考电压。如5端悬空，则比较器C1的参考电压为2／3Ucc，加在同相端；C2的参考电压为3／1Ucc，加在反相端。RS触发器RS触发器由两个与非门交叉耦合组成，R和S是信号输出端，Q为触发器的输出端。其真值表如下输入输出说明RSQ11NC不翻转1天津理工大学实习报告011置1101置0001非法比较器如图所示，C1、C2是两个电压比较器，如果用U+和U-表示相应输入端上所加电压，则当U+﹥U-时，其输出为高电平，当U+﹤U-时，输出为低电平。两个输入端基本不向外电路索取电流，即输入电阻趋近于无穷大。分压器三个阻值均为5K欧姆的电阻串联起来构成分压器（555芯片也因此得名），为比较器C1、C2提供参考电压。如图所示，C1端“U-”=2/3*Vcc,C2端“U+”=1/3*Vcc。电压控制端5脚处如果另加控制电压，可改变C1、C2的参考电压，工作中不使用控制端时，一般通过接一个0.01μF的电容接地,以防旁路高频干扰。555芯片的结构常见的555时基集成电路为塑料双列直插式封装，正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。555时基集成电路各管脚排布555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;2天津理工大学实习报告脚⑧是电源正极VC。U21kU31kU41kCCOMPARATOR_VIRTUALDCOMPARATOR_VIRTUALU9A74LS00DBU8A74LS10DAVT1BJT_NPN_VIRTUALR610048562713AQQSR96543110112121378555芯片的内部等效电路555芯片的功能555定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS触发器和放电管的状态。在电源与地之间加上电压，当5脚悬空时，则电压比较器A1的反相输入端的电压为2VCC/3，A2的同相输入端的电压为VCC/3。若触发输入端TR的电压小于VCC/3，则比较器A2的输出为1，可使RS触发器置1，使输出端OUT=1。如果阈值输入端TH的电压大于2VCC/3，同时TR端的电压大于VCC/3，则A1的输出为1，A2的输出为0，可将RS触发器置0，使输出为0电平。555定时器功能如下表所示3天津理工大学实习报告555芯片的特点①555在电路结构上是由模拟电路和数字电路组合而成，它将模拟功能与逻辑功能兼容为一体，能够产生精确的时间延迟和振荡。它拓宽了模拟集成电路的应用范同。②该电路采用单电源。双极型555的电压范围为4.5V～15V;而CMOS型的电源适应范围更宽，为2V～18V。这样，它就可以和模拟运算放大器和TTL或CMOS数字电路共用一个电源。③555可独立构成个定时电路，且定时精度高。④555的最大输出电流选200mA，带负载能力强。可直接驱动小电机、喇叭、继电...
