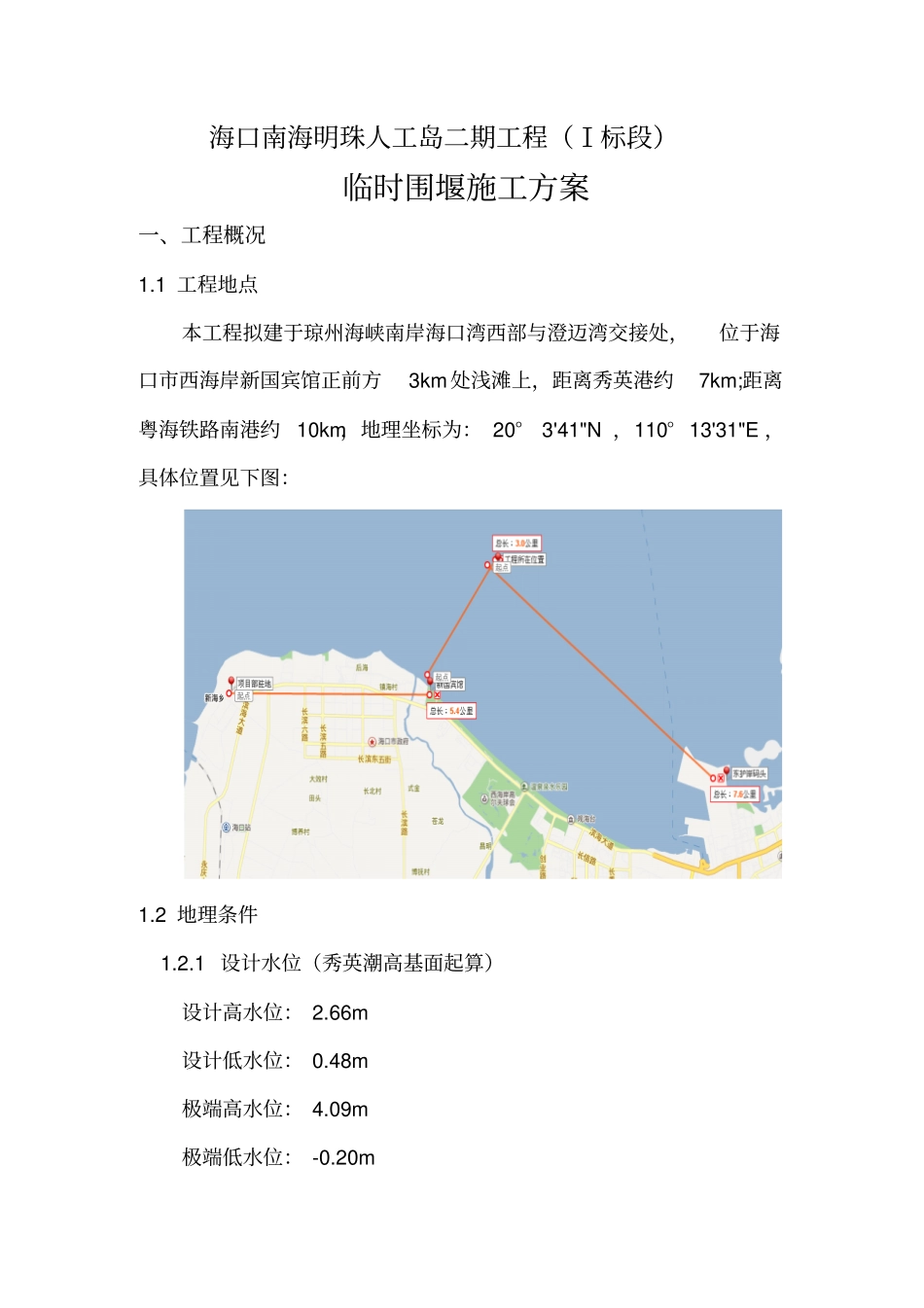

海口南海明珠人工岛二期工程（Ⅰ标段）临时围堰施工方案编制：审核：编制单位：中交一航局第五工程有限公司海南分公司编制日期：2014年9月海口南海明珠人工岛二期工程（Ⅰ标段）临时围堰施工方案一、工程概况1.1工程地点本工程拟建于琼州海峡南岸海口湾西部与澄迈湾交接处，位于海口市西海岸新国宾馆正前方3km处浅滩上，距离秀英港约7km;距离粤海铁路南港约10km，地理坐标为：20°3'41"N，110°13'31"E，具体位置见下图：1.2地理条件1.2.1设计水位（秀英潮高基面起算）设计高水位：2.66m设计低水位：0.48m极端高水位：4.09m极端低水位：-0.20m1.2.2地形本工程区域泥面高程-9.5m～-2.0m。1.2.3工程地质：详见《海口湾南海明珠人工岛二期工程岩土勘察报告（施工图设计阶段）》。1.3工程分析海口南海明珠人工岛二期工程（Ⅰ标段）临时围堰一，长度为920.55m，底宽33.2m。堤身结构主要采用袋装砂+吹填堤心砂形成。施工断面见下图。I标段临时围堰断面图I标段临时围堰一平面图二、施工顺序临时围堰底层需铺设土工格栅，第一层袋装砂及吹填砂施工至+0.00m，第二层袋装砂及吹填砂施工至+3.60m，第三层袋装砂施工至+6.1m。堤身设计边坡为1:1.5，具体施工流程如下：施工顺序流程图第三层围堰第二层围堰吹填第一层堤心砂第一层围堰土工格栅铺设吹填第二层堤心砂三、施工时间3.1施工工效分析施工方向从一期人工岛南端往二期外护岸方向由北向南开始施工，围堰填充砂袋施工计划投入一艘铺排船一艘运砂驳船，四艘500m3泵砂船。预计单日施工方量为2000m3，吹填堤心砂施工计划投入五艘500m3泵砂船，预计单日施工方量为2500m3，11月份和12月份施工海域受东北季风影响较大，预计有30天左右因海浪较大影响施工工期。3.2施工工期计划本工程施工计划用时120工作日，从2014年9月10日开工到2015年1月10日结束。序号日期可施工天数施工分项单日工程量阶段完成工程量12014.9.10~2014.9.3018第一层围堰砂袋2000m335000m322014.10.1~2014.10.108第一层堤心吹填砂2500m320000m332014.10.11~2014.10.3118第一层围堰砂袋2000m335000m342014.11.1~2014.11.108第一层堤心吹填砂2500m319000m352014.11.11~2014.11.299第二层围堰砂袋2000m318000m362014.11.30~2014.12.73第二层堤心吹填砂2500m37000m372014.12.8~2014.12.259第二层围堰砂袋2000m318000m382014.12.26~2014.12.313第二层堤心吹填砂2500m36000m392015.1.1~2015.1.107第三层围堰砂袋2000m314000m3四、人力资源设备计划1、一艘铺排船，一艘运砂驳船，五艘500m3泵砂船，以及若干交通艇和锚艇。2、人员：施工技术人员3人,工人30人。五、材料计划1、土工格栅41000㎡2、缝织砂袋600000㎡3、填充砂袋用砂120000m3、吹填堤心砂52000m3六、施工方法6.1测量方法工前测量主要包括滩地水深测量，坐标点的测放等。6.1.1测量依据（1）业主提供的勘测基线控制点（网）、水准点。（2）施工图纸。（3）合同文件。（4）《水运工程测量规范》（JTJ203-94）。（5）我司现场建立并经监理工程师复核的坐标与高程的测量控制系统。6.1.2测量工作程序（1）主管工程技术人员根据监理移交的控制点、水准点，测量所需的资料、图纸，并对测量人员进行技术交底；（2）测量工程师负责内业计算及现场测量工作；（3）主管技术人员负责审核现场测量成果及内业计算结果；（4）对须经监理工程师复测确认的测量工作，应按合同及规范要求将测量方法和详细说明等有关资料报监理工程师审批。（5）本工程测量仪器拟选用GPS移动站1台。根据设计图纸和监理工程师提供的测设基准资料和测量标志，按规范规定的精度，恢复定线测量，并将测量结果提交给监理工程师核查。经批准后，作为施工放样的依据。测量工作由专职的、具有丰富经验的技术人员负责，并配备符合精度要求的测量仪器。6.2土工格栅及袋装砂施工在施工前对铺设砂袋位置的海底标高进行测量复核，用RTK测放出第一层袋装砂袋内外侧边线，铺设第一层砂袋的4个脚点要用定位桩固定，以利于铺排船作业。6.2.1砂袋及土工格栅的加工堤底需铺设土工格栅，根据现场施工实际情况，采用土工格栅和围堰最底面砂袋缝制在一起的施工方法，缝制土工格栅时两边长...
