光电效应法测量普郎克常数-实验报告VIP免费

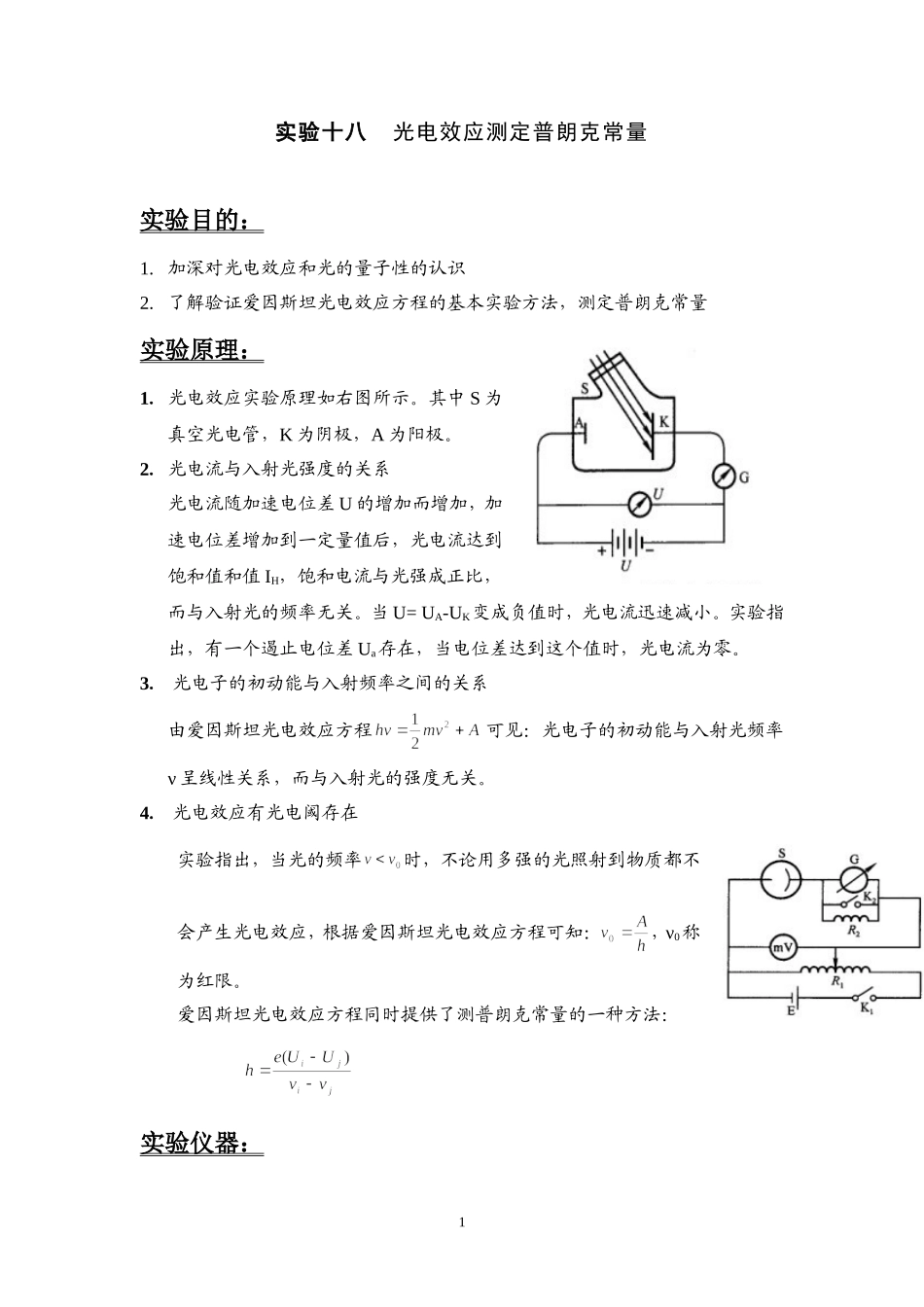

实验十八光电效应测定普朗克常量实验目的：1.加深对光电效应和光的量子性的认识2.了解验证爱因斯坦光电效应方程的基本实验方法，测定普朗克常量实验原理：1．光电效应实验原理如右图所示。其中S为真空光电管，K为阴极，A为阳极。2．光电流与入射光强度的关系光电流随加速电位差U的增加而增加，加速电位差增加到一定量值后，光电流达到饱和值和值IH，饱和电流与光强成正比，而与入射光的频率无关。当U=UA-UK变成负值时，光电流迅速减小。实验指出，有一个遏止电位差Ua存在，当电位差达到这个值时，光电流为零。3．光电子的初动能与入射频率之间的关系由爱因斯坦光电效应方程可见：光电子的初动能与入射光频率ν呈线性关系，而与入射光的强度无关。4．光电效应有光电阈存在实验指出，当光的频率时，不论用多强的光照射到物质都不会产生光电效应，根据爱因斯坦光电效应方程可知：，ν0称为红限。爱因斯坦光电效应方程同时提供了测普朗克常量的一种方法：实验仪器：1GP-1A型普朗克常量测定仪及GP-1A型微电流测量仪等。或光电管、单色仪（或滤波片）、水银灯、检流计（或微电流计）、直流电源、直流电压计等，接线电路如右图所示。（不同版本仪器不同）实验内容：1．在365nm、405nm、436nm、546nm、577nm五种单色光下分别测出光电管的伏安特性曲线，并根据此曲线确定遏止电位差值，计算普朗克常量h。2．作的关系曲线，用一元线形回归法计算光电管阴极材料的红限频率、逸出功及h值，并与公认值比较。3．在波长为577nm的单色光，电压为20V的情况下，分别在透光率为25%、50%、75%时的电流，进而研究饱和光电流与照射光强度的关系原始数据：1．波长为365nm:电压/V-3.00-1.80-1.45-1.40-1.20-1.00-0.80-0.60-0.40-0.20电流/-0.3-0.2-0.10.00.20.71.31.92.83.7电压/V0.000.200.400.600.801.001.201.401.601.80电流/4.55.46.36.87.57.98.28.69.19.3电压/V2.002.503.005.0010.0015.0020.0025.00电流/9.510.210.512.013.013.914.214.52.波长为405nm:电压/V-3.00-1.40-1.00-0.80-0.60-0.40-0.200.000.200.40电流/-0.2-0.10.00.20.71.42.23.03.84.4电压/V0.600.801.001.201.401.601.802.002.503.00电流/4.85.35.65.96.26.46.66.87.17.3电压/V5.0010.0015.0020.0025.00电流/8.18.79.09.29.33.波长为436nm:电压/V-3.00-2.50-1.00-0.80-0.60-0.40-0.200.000.200.402电流/-0.2-0.10.00.00.30.91.52.33.23.7电压/V0.600.801.001.201.401.601.802.002.503.00电流/4.14.54.85.15.35.55.75.96.16.4电压/V5.0010.0015.0020.0025.00电流/7.17.67.77.97.94.波长为546nm:电压/V-3.00-1.20-0.60-0.40-0.200.000.200.400.60电流/-0.10.00.00.10.61.31.92.32.6电压/V0.801.001.201.401.601.802.002.503.00电流/2.83.03.23.33.43.53.63.84.0电压/V5.0010.0015.0020.0025.00电流/4.34.54.64.74.75.波长为577nm:电压/V-3.00-0.60-0.40-0.200.000.200.400.60电流/0.00.00.10.30.60.81.01.1电压/V0.801.001.502.002.503.005.0010.00电流/1.21.21.31.41.41.41.51.5电压/V15.0020.0025.00电流/1.51.51.66.波长为577nm,电压为20V:透光率25%50%75%电流/0.40.91.2数据处理:一.做出五个U-I曲线:1．波长为365nm(频率为8.22)时：其中所找点为的横坐标为—1.42532．波长为405nm(频率为7.41)时：其中所找点的坐标为-0.9953．波长为436nm(频率为6.88)时：其中所找点的坐标为-0.9354.波长为546nm(频率为5.49)时：其中所找点的坐标为-0.88645.波长为577nm(频率为5.20)时：二.1.由上述五个U-I曲线图,可以得出相应波长对应的遏止电位差为:波长/nm频率/Hz颜色遏止电位差/v3658.22近紫外-1.4254057.41紫-0.9954366.88蓝-0.9355475.49绿-0.8865775.20黄无法读出2.由以上数据作出线性回归直线:5LinearRegressionforData1_B:Y=A+B*XParameterValueError------------------------------------------------------------A-0.173550.61919B0.176260.08758------------------------------------------------------------RSDNP------------------------------------------------------------0.81820.1740840.1818---------------------------------...
