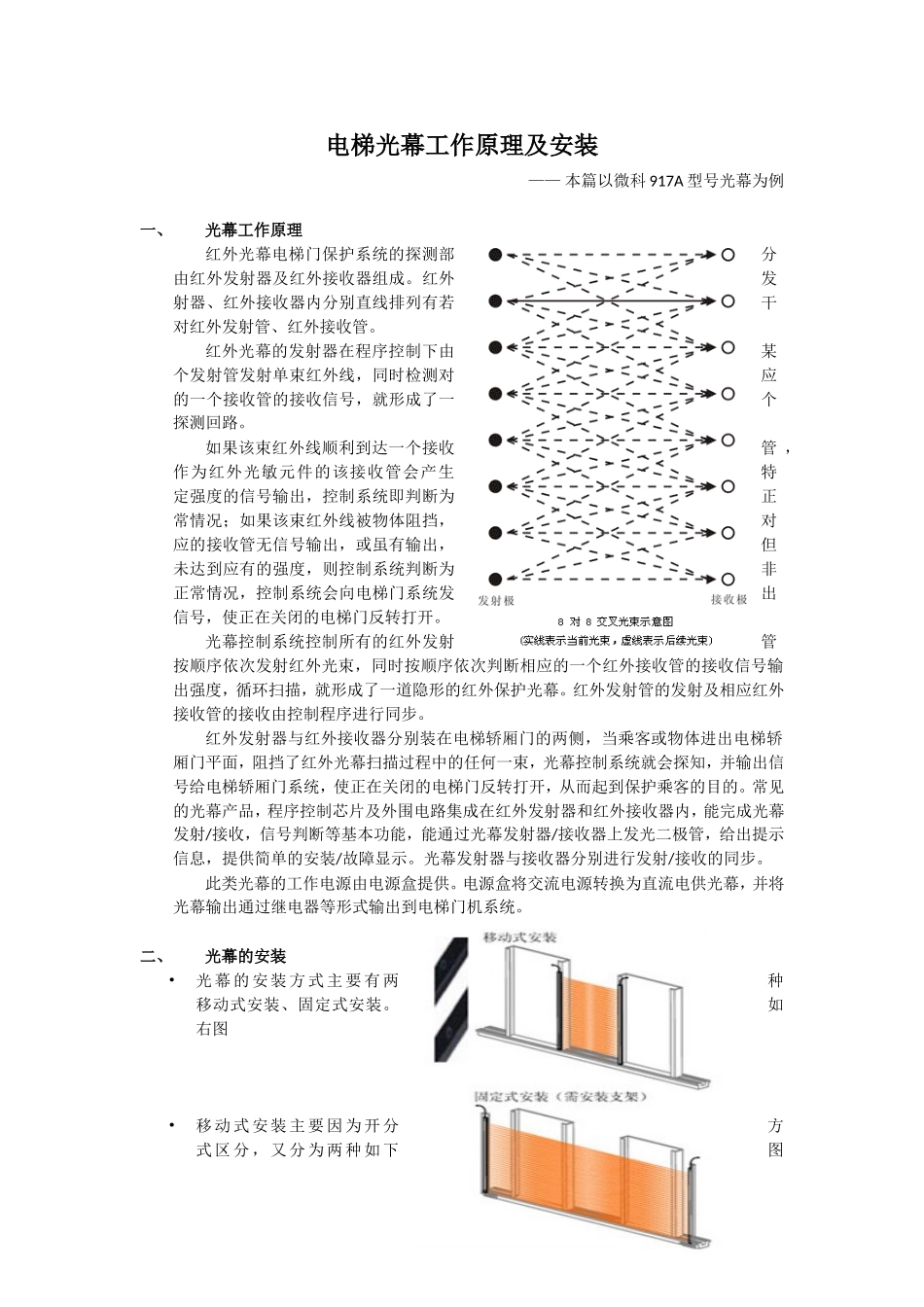

电梯光幕工作原理及安装——本篇以微科917A型号光幕为例一、光幕工作原理红外光幕电梯门保护系统的探测部分由红外发射器及红外接收器组成。红外发射器、红外接收器内分别直线排列有若干对红外发射管、红外接收管。红外光幕的发射器在程序控制下由某个发射管发射单束红外线，同时检测对应的一个接收管的接收信号，就形成了一个探测回路。如果该束红外线顺利到达一个接收管，作为红外光敏元件的该接收管会产生特定强度的信号输出，控制系统即判断为正常情况；如果该束红外线被物体阻挡，对应的接收管无信号输出，或虽有输出，但未达到应有的强度，则控制系统判断为非正常情况，控制系统会向电梯门系统发出信号，使正在关闭的电梯门反转打开。光幕控制系统控制所有的红外发射管按顺序依次发射红外光束，同时按顺序依次判断相应的一个红外接收管的接收信号输出强度，循环扫描，就形成了一道隐形的红外保护光幕。红外发射管的发射及相应红外接收管的接收由控制程序进行同步。红外发射器与红外接收器分别装在电梯轿厢门的两侧，当乘客或物体进出电梯轿厢门平面，阻挡了红外光幕扫描过程中的任何一束，光幕控制系统就会探知，并输出信号给电梯轿厢门系统，使正在关闭的电梯门反转打开，从而起到保护乘客的目的。常见的光幕产品，程序控制芯片及外围电路集成在红外发射器和红外接收器内，能完成光幕发射/接收，信号判断等基本功能，能通过光幕发射器/接收器上发光二极管，给出提示信息，提供简单的安装/故障显示。光幕发射器与接收器分别进行发射/接收的同步。此类光幕的工作电源由电源盒提供。电源盒将交流电源转换为直流电供光幕，并将光幕输出通过继电器等形式输出到电梯门机系统。二、光幕的安装•光幕的安装方式主要有两种移动式安装、固定式安装。如右图•移动式安装主要因为开分方式区分，又分为两种如下图实际电梯光幕的安装与更换以移动式安装的中分式进行施工。1、可能用到的工具及材料：手电钻、试电笔、万用表、十字螺丝刀、一字螺丝刀、扎带、斜口钳、移动插线板、新光幕等2、用万用表、替换法等方式简单检测原电源盒、信号电缆、光幕条（发射器接收器总成）工作是否正常，更换损坏配件即可3、新光幕安装过程如下：A、切断电梯电源，拆旧光幕或安全触板，电源盒、信号电缆。B、装光幕条：规则：两片光幕条在门关闭时距离不小于6mm,光幕下部离轿门地坎距离为2~10mm,两片光幕高度相差不超过1mm,垂直度不大于2mm安装孔位及光幕尺寸见图：轿门原孔位与新光幕孔位不合时需重新钻孔安装光幕条C、信号电缆固定尽可能保持较大弧度的将电缆线固定在轿门上保证轿门开关过程中电缆的任何部位不会受到牵引固定信号电缆信号线缆接电源盒D、电源盒接法：电源盒应尽可能远离门电机、门机变频器及门机动力电缆。将电源盒可靠固定在轿顶上。如果不方便固定的应电源盒与轿顶之间放置绝缘板，保证与轿顶之间的电气绝缘。微科光幕电源盒电源及信号E、通电测试确认各部件连接可靠。手反复开关轿门数次，确保电缆走向布置合理。再次确认电源盒及供电符合光幕需要。电梯检修状态下通电，通过遮挡方式，观察电源指示灯，是否正常反应。轿顶点动运行电梯，观察光幕各部件不会被井道设备或异物刮擦。最后确认电梯在自动运行状态时遮挡光幕可以重新开门。三、常见现象分析现象故障分析控制盒内绿色指示灯不亮1、控制盒未受电2、控制盒损坏光幕动作正常，但遮挡光幕时电梯不能重新开门1、输出接线错误2、输出继电器或晶体管损坏发射器、接收器工作正常，但控制盒动作不正常接收器输出晶体管损坏接收器内的红色LED有规律快速闪烁（约2次/秒）光幕因长时间遮挡或有一只发射管出现故障而进入了冗余状态接收器内的红色LED有规律慢速闪烁（约2次/秒）光幕在电梯轿门关闭完成后延时进入了睡眠状态光幕未被遮挡时接收单元内的红色LED常亮或无规律忽亮忽灭，或光幕得电后约15秒无论有无物体遮挡光幕蜂鸣器均开始持续鸣叫1、检查周围有无其它红外线设备2、检查光幕窗口是否有污渍3、是否有强烈光源照射光幕窗口4、对光幕安装进行全面检查5、光幕损坏光幕被遮挡时，接收器或控制盒的蜂鸣器鸣叫光幕被连续遮挡超过15秒...
