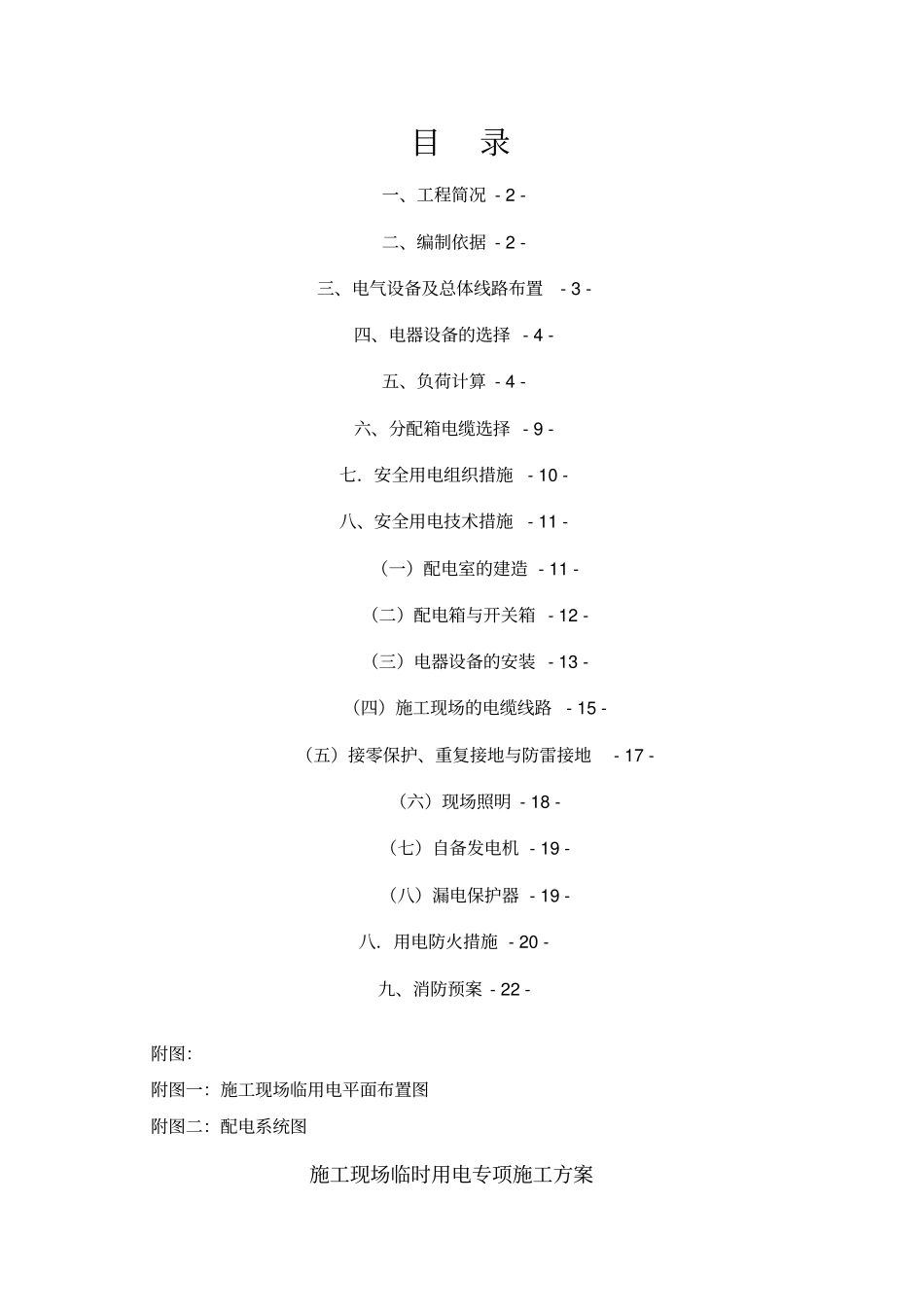

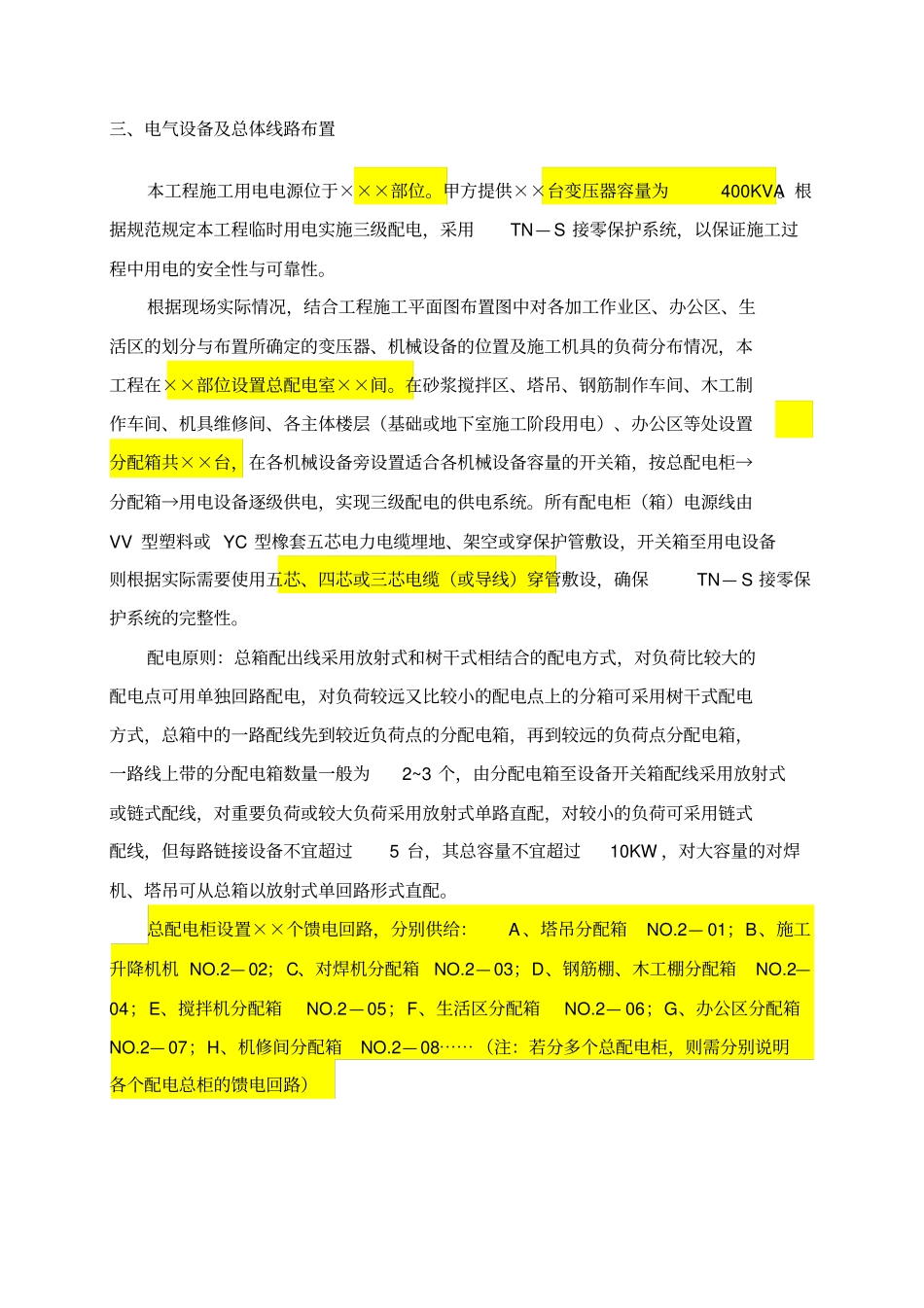

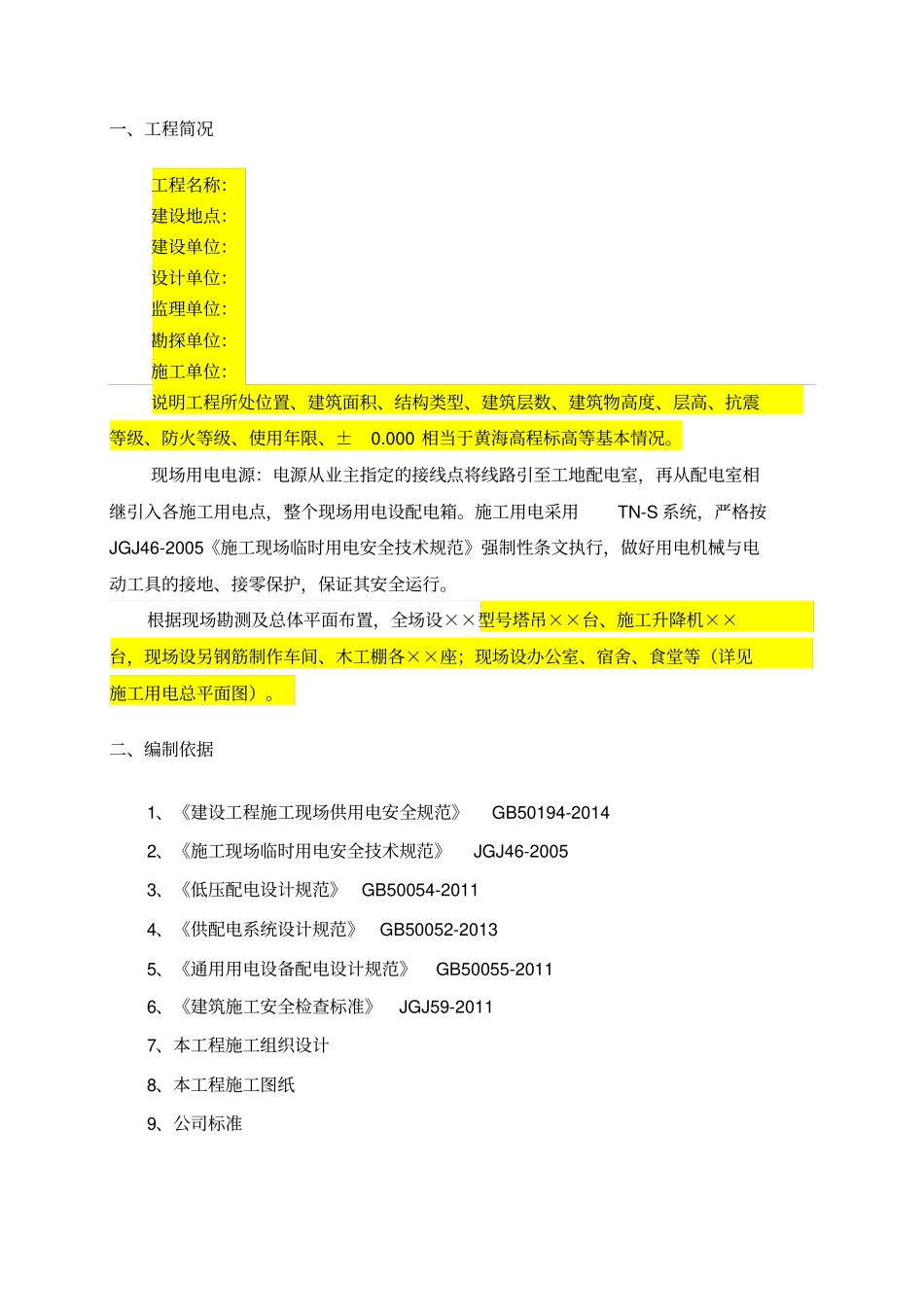

目录一、工程简况-2-二、编制依据-2-三、电气设备及总体线路布置-3-四、电器设备的选择-4-五、负荷计算-4-六、分配箱电缆选择-9-七．安全用电组织措施-10-八、安全用电技术措施-11-（一）配电室的建造-11-（二）配电箱与开关箱-12-（三）电器设备的安装-13-（四）施工现场的电缆线路-15-（五）接零保护、重复接地与防雷接地-17-（六）现场照明-18-（七）自备发电机-19-（八）漏电保护器-19-八．用电防火措施-20-九、消防预案-22-附图：附图一：施工现场临用电平面布置图附图二：配电系统图施工现场临时用电专项施工方案一、工程简况工程名称：建设地点：建设单位：设计单位：监理单位：勘探单位：施工单位：说明工程所处位置、建筑面积、结构类型、建筑层数、建筑物高度、层高、抗震等级、防火等级、使用年限、±0.000相当于黄海高程标高等基本情况。现场用电电源：电源从业主指定的接线点将线路引至工地配电室，再从配电室相继引入各施工用电点，整个现场用电设配电箱。施工用电采用TN-S系统，严格按JGJ46-2005《施工现场临时用电安全技术规范》强制性条文执行，做好用电机械与电动工具的接地、接零保护，保证其安全运行。根据现场勘测及总体平面布置，全场设××型号塔吊××台、施工升降机××台，现场设另钢筋制作车间、木工棚各××座；现场设办公室、宿舍、食堂等（详见施工用电总平面图）。二、编制依据1、《建设工程施工现场供用电安全规范》GB50194-20142、《施工现场临时用电安全技术规范》JGJ46-20053、《低压配电设计规范》GB50054-20114、《供配电系统设计规范》GB50052-20135、《通用用电设备配电设计规范》GB50055-20116、《建筑施工安全检查标准》JGJ59-20117、本工程施工组织设计8、本工程施工图纸9、公司标准三、电气设备及总体线路布置本工程施工用电电源位于×××部位。甲方提供××台变压器容量为400KVA。根据规范规定本工程临时用电实施三级配电，采用TN—S接零保护系统，以保证施工过程中用电的安全性与可靠性。根据现场实际情况，结合工程施工平面图布置图中对各加工作业区、办公区、生活区的划分与布置所确定的变压器、机械设备的位置及施工机具的负荷分布情况，本工程在××部位设置总配电室××间。在砂浆搅拌区、塔吊、钢筋制作车间、木工制作车间、机具维修间、各主体楼层（基础或地下室施工阶段用电）、办公区等处设置分配箱共××台，在各机械设备旁设置适合各机械设备容量的开关箱，按总配电柜→分配箱→用电设备逐级供电，实现三级配电的供电系统。所有配电柜（箱）电源线由VV型塑料或YC型橡套五芯电力电缆埋地、架空或穿保护管敷设，开关箱至用电设备则根据实际需要使用五芯、四芯或三芯电缆（或导线）穿管敷设，确保TN—S接零保护系统的完整性。配电原则：总箱配出线采用放射式和树干式相结合的配电方式，对负荷比较大的配电点可用单独回路配电，对负荷较远又比较小的配电点上的分箱可采用树干式配电方式，总箱中的一路配线先到较近负荷点的分配电箱，再到较远的负荷点分配电箱，一路线上带的分配电箱数量一般为2~3个，由分配电箱至设备开关箱配线采用放射式或链式配线，对重要负荷或较大负荷采用放射式单路直配，对较小的负荷可采用链式配线，但每路链接设备不宜超过5台，其总容量不宜超过10KW，对大容量的对焊机、塔吊可从总箱以放射式单回路形式直配。总配电柜设置××个馈电回路，分别供给：A、塔吊分配箱NO.2—01；B、施工升降机机NO.2—02；C、对焊机分配箱NO.2—03；D、钢筋棚、木工棚分配箱NO.2—04；E、搅拌机分配箱NO.2—05；F、生活区分配箱NO.2—06；G、办公区分配箱NO.2—07；H、机修间分配箱NO.2—08⋯⋯（注：若分多个总配电柜，则需分别说明各个配电总柜的馈电回路）四、电器设备的选择（一）.机械表施工机械负荷统计表设备名称额定功率（KW、KVA）额定电流（A）数量（台）备注（铭牌数据）塔吊31.5663JC=40%施工升降机33木工平刨36.31圆盘锯36.31搅拌机7.515.83弯曲机5.511.52切断机7.515.82对焊机1002101JC焊=50%电焊机25531JC焊=50%竖向焊机30621JC焊=50%插入式振动机36.33平板振动机3.57.42蒸饭车918.91开水器1531.51空调...
