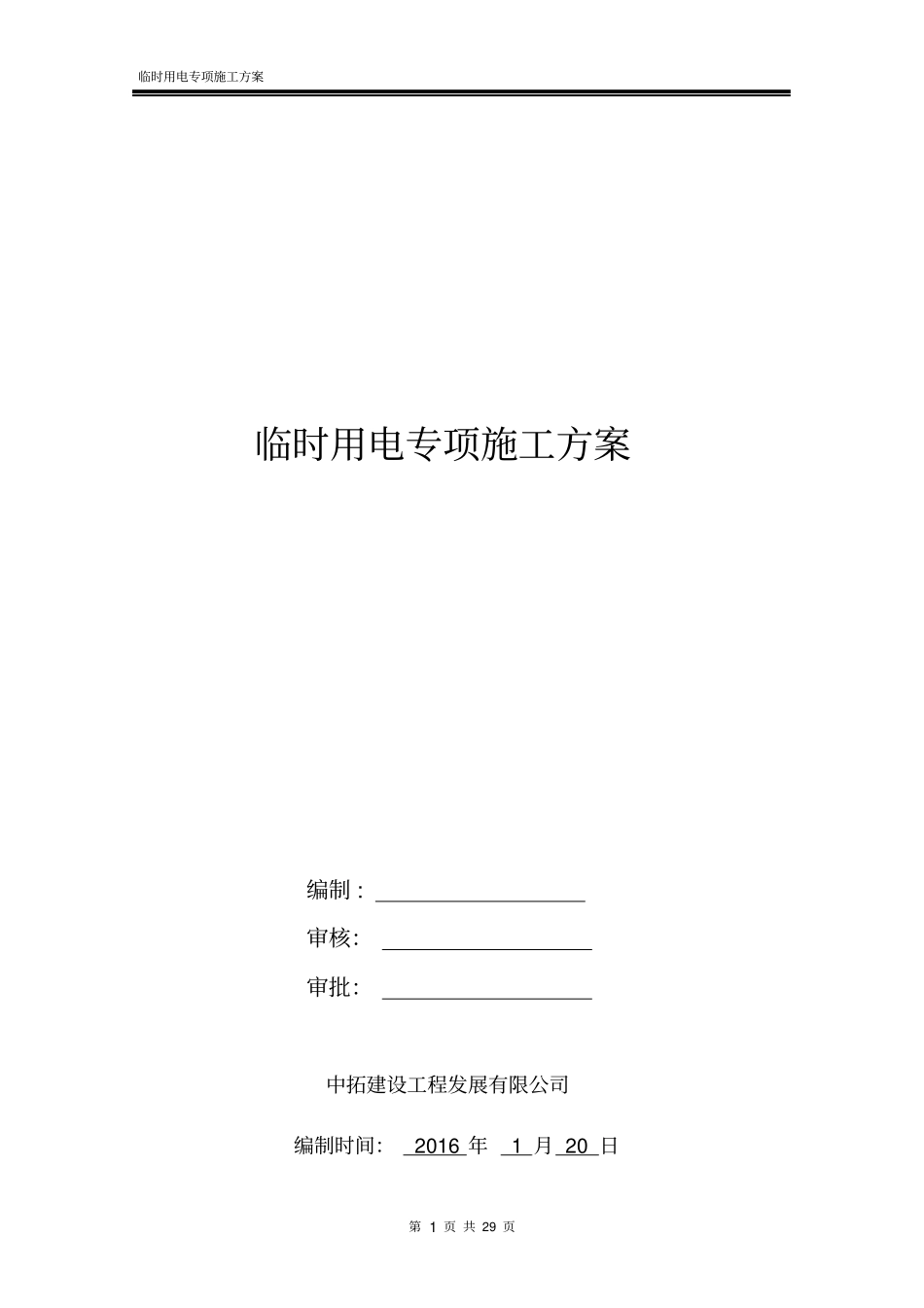

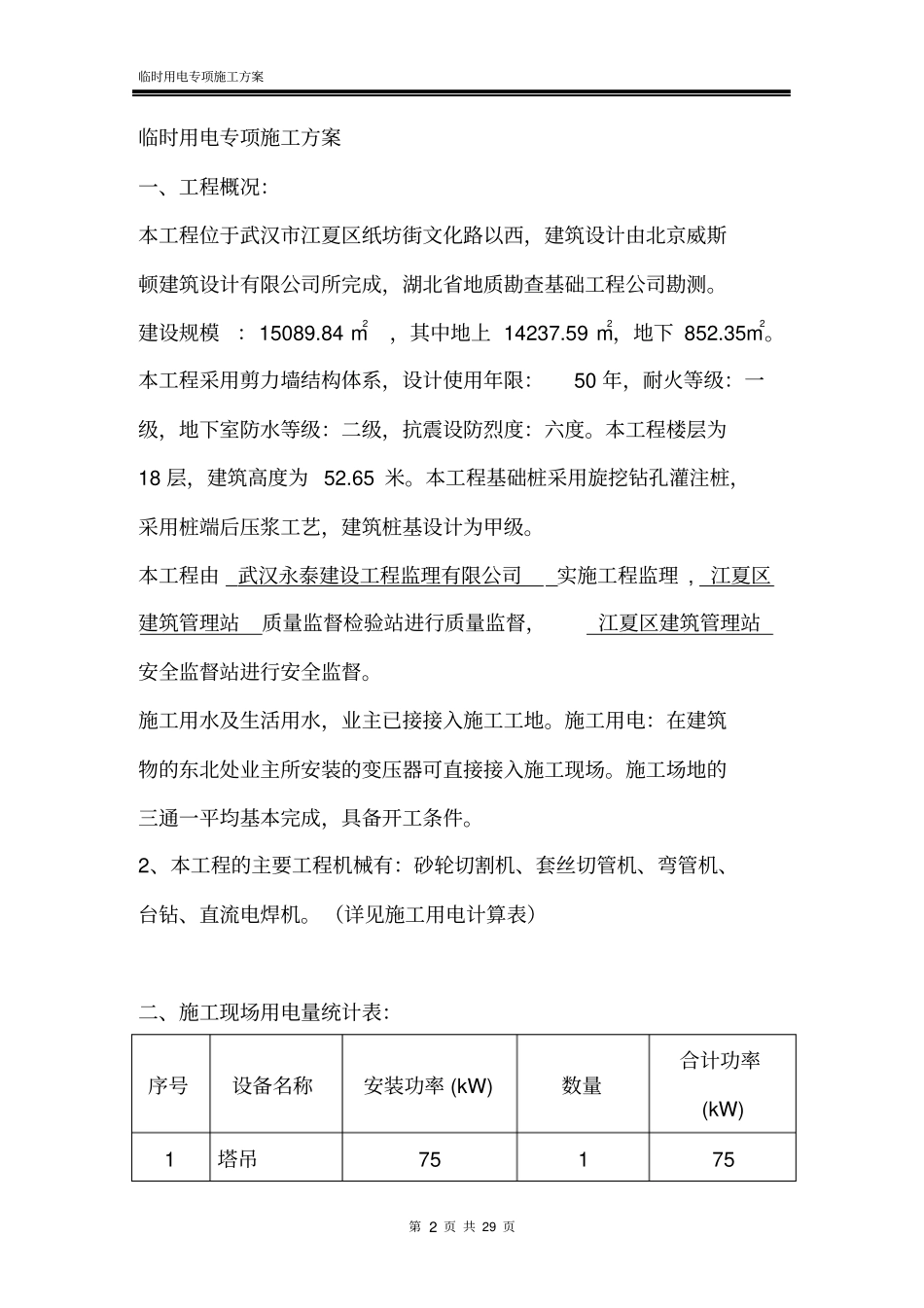

临时用电专项施工方案第1页共29页临时用电专项施工方案编制:审核：审批：中拓建设工程发展有限公司编制时间：2016年1月20日临时用电专项施工方案第2页共29页临时用电专项施工方案一、工程概况：本工程位于武汉市江夏区纸坊街文化路以西，建筑设计由北京威斯顿建筑设计有限公司所完成，湖北省地质勘查基础工程公司勘测。建设规模：15089.84m2，其中地上14237.59m2，地下852.35m2。本工程采用剪力墙结构体系，设计使用年限：50年，耐火等级：一级，地下室防水等级：二级，抗震设防烈度：六度。本工程楼层为18层，建筑高度为52.65米。本工程基础桩采用旋挖钻孔灌注桩，采用桩端后压浆工艺，建筑桩基设计为甲级。本工程由_武汉永泰建设工程监理有限公司_实施工程监理,江夏区建筑管理站质量监督检验站进行质量监督，江夏区建筑管理站安全监督站进行安全监督。施工用水及生活用水，业主已接接入施工工地。施工用电：在建筑物的东北处业主所安装的变压器可直接接入施工现场。施工场地的三通一平均基本完成，具备开工条件。2、本工程的主要工程机械有：砂轮切割机、套丝切管机、弯管机、台钻、直流电焊机。（详见施工用电计算表）二、施工现场用电量统计表：序号设备名称安装功率(kW)数量合计功率(kW)1塔吊75175临时用电专项施工方案第3页共29页2升降机551553钢筋切断机7521504潜水泵4285闪光焊机751757办公室照明20.020合计383三、设计内容和步骤：（一）、现场勘探及初步设计(1)甲方提供引入电源，变压器电源进线在施工现场的东北角，供整个施工现场和办公区的临时用电，现场电源为380V低压供电，一台500KVA变压器供1台塔吊、1台施工升降机、4台电焊机、2台潜水泵、1台闪光焊机、办公室照明。在500KVA变压器设一间总配电房，用电设备的位置和线路走向见附图。(2)根据施工现场用电的有关规定采用TN-S系统供电。以保证施工现场临时用电的安全性和可靠性；施工现场设备布置情况，采用电缆埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。（3）施工现场共设三个回路的分配电箱，施工现场用电再从分配电临时用电专项施工方案第4页共29页箱内引出，分三路埋地线供整个现场的机械设备用电。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω（5）施工场地临时围护已完成，经过施工场地内低压电缆全部穿管敷设。根据以上统计500KVA的变压器总容量为398.5KW。500KVA的变压器配电系统网络图：四、变压器、总配电房用电线路的截面计算及进线开关的选择：1、变压器计算：500KVA变压器供电的总额定功率为398.5KW，根据施工现场实际用电特点，施工机械往往不能同时使用，也不可能同时满载运行，所以考滤实际系数KX换算。计算变压器的总容量公式为：S=KX×ΣP/Cosφ/ηS——需用容量KX——需用系数ΣP——额定输出功率Cosφ——功率因数总配电箱：398.5KW1#分配电箱：75KW2#分配电箱：55KW照明分配电箱20KW1台塔吊：75KW1台升降机：55KW办公室及其他照明20KW3#分配电箱：169KW1台闪光机：75KW2台切断机：75KW2台电焊机：15KW2台潜水泵：4KW临时用电专项施工方案第5页共29页η——效率500KVA变压器供电的总额定功率：ΣP＝398.5KW功率因数：Cosφ＝0.8效率:η=0.9需用系数:KX=0.7需用容量：S=KX×ΣP/Cosφ/η＝387.4KVA经过计算结果，现场变压器供电能够满足工程用电高峰期的正常施工用电。2、施工用电线路截面计算：利用公式：I线=KX×ΣP×103/1.732U线×η×COSQ计算线路的电流量。(1)、进配房电缆计算：①、I线=0.7×398.5×103/1.732×380×0.9×0.8＝588.5（A）配电室：距变压器距离较近3米左右，可忽略电压降,经查表（附后）选用一根BX型3×240+2×120电缆持续允许电流表660A＞588.5A，满足要求。②配电室选择总进线开关：HSI3-1500/3，其熔断器额定电流值为Ir=1500A。选择总箱中分路漏电保护器：HR5-630/30叁个，到一级分配电箱总进线开关HR3-630/34,Ir=630（A）选择一级箱中四个隔离开关：三个HR5-400/30和一个HR5—200/30，四个漏电短路器JFM20L-400/4300三个和DZ20L—250/4300一个,共四个回路向施工临时用电专项施工方案第6页共29页现场供电...
