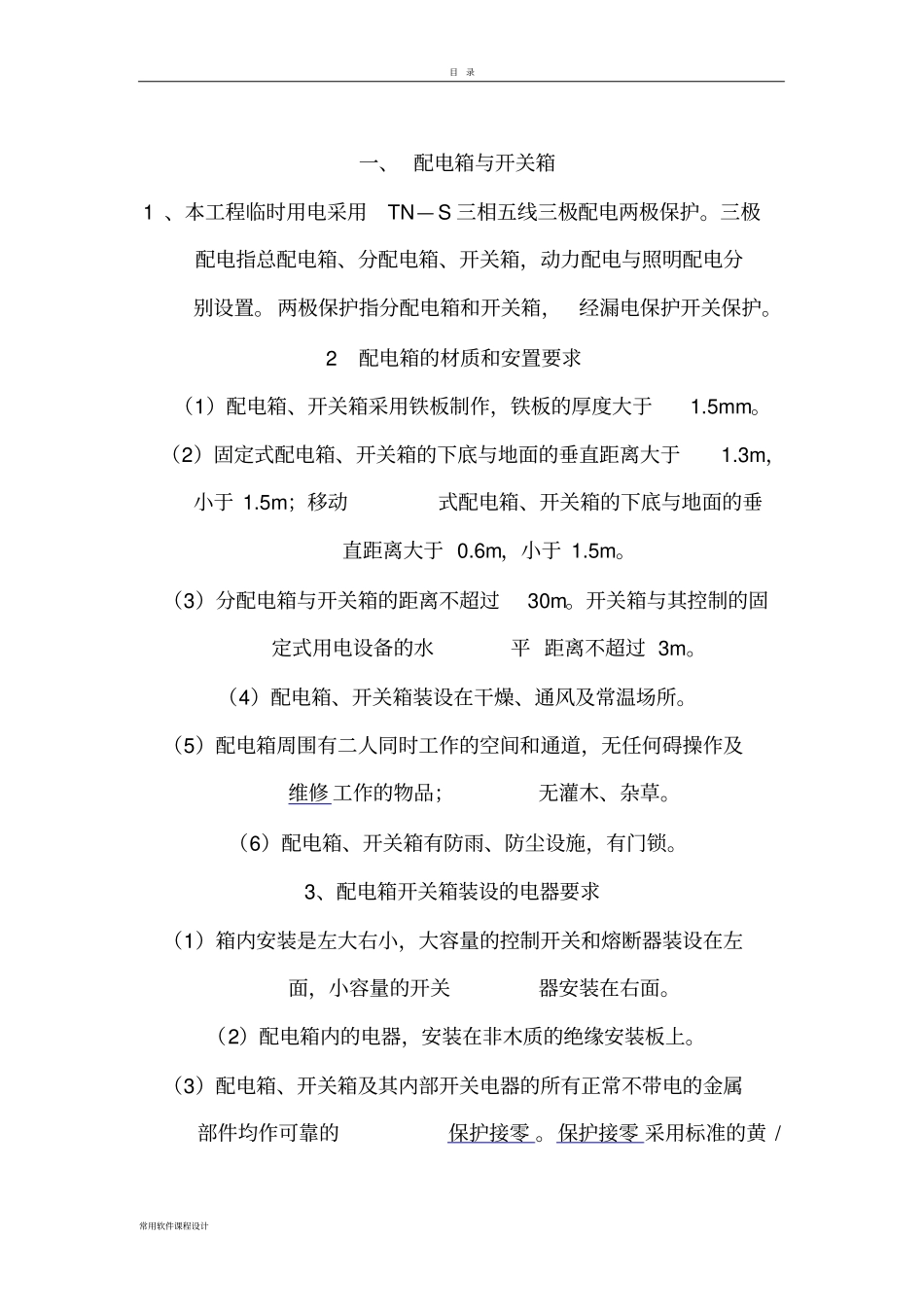

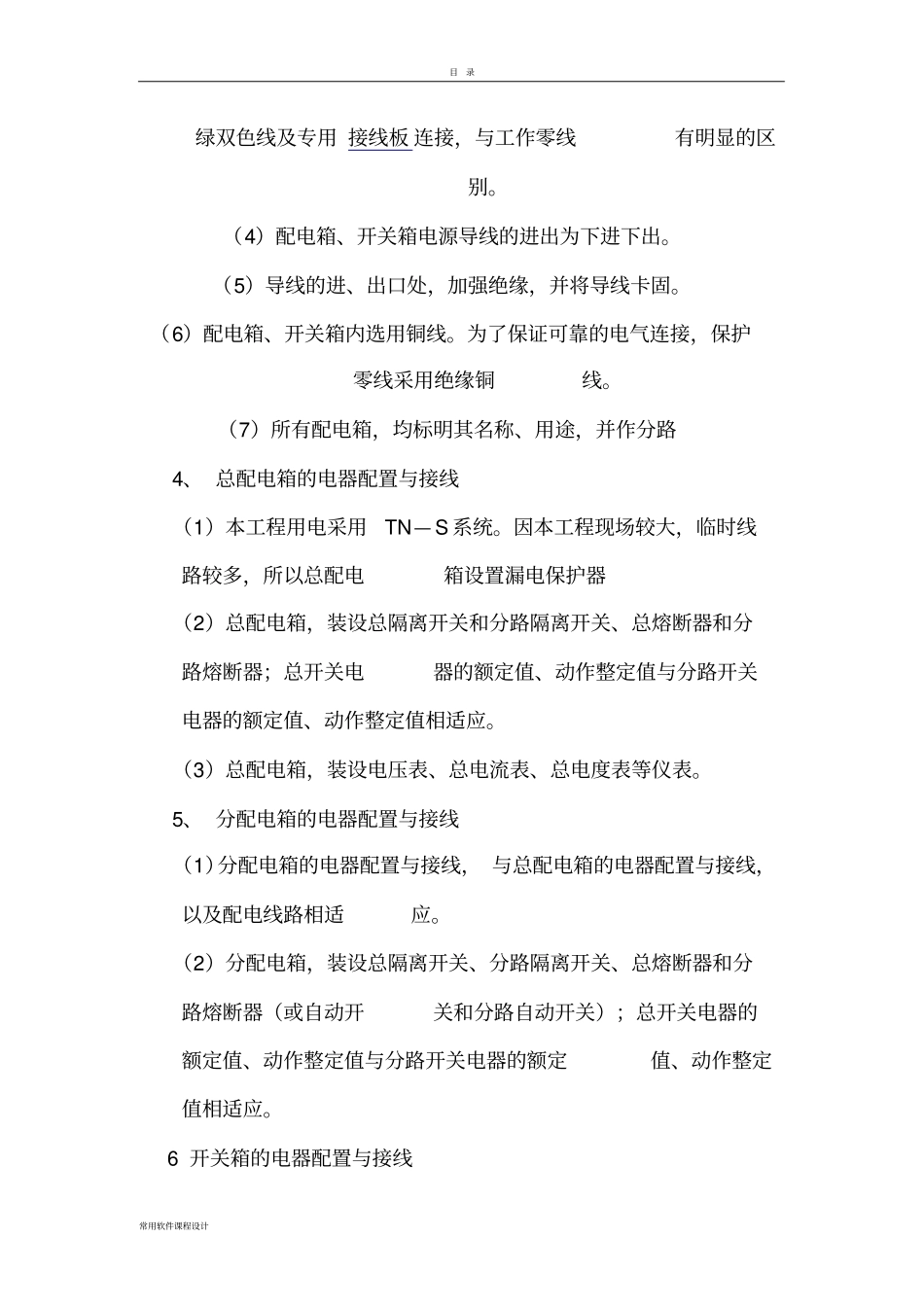

目录常用软件课程设计一、配电箱与开关箱1、本工程临时用电采用TN—S三相五线三极配电两极保护。三极配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，经漏电保护开关保护。2配电箱的材质和安置要求（1）配电箱、开关箱采用铁板制作，铁板的厚度大于1.5mm。（2）固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m；移动式配电箱、开关箱的下底与地面的垂直距离大于0.6m，小于1.5m。（3）分配电箱与开关箱的距离不超过30m。开关箱与其控制的固定式用电设备的水平距离不超过3m。（4）配电箱、开关箱装设在干燥、通风及常温场所。（5）配电箱周围有二人同时工作的空间和通道，无任何碍操作及维修工作的物品；无灌木、杂草。（6）配电箱、开关箱有防雨、防尘设施，有门锁。3、配电箱开关箱装设的电器要求（1）箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关器安装在右面。（2）配电箱内的电器，安装在非木质的绝缘安装板上。（3）配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均作可靠的保护接零。保护接零采用标准的黄/目录常用软件课程设计绿双色线及专用接线板连接，与工作零线有明显的区别。（4）配电箱、开关箱电源导线的进出为下进下出。（5）导线的进、出口处，加强绝缘，并将导线卡固。（6）配电箱、开关箱内选用铜线。为了保证可靠的电气连接，保护零线采用绝缘铜线。（7）所有配电箱，均标明其名称、用途，并作分路4、总配电箱的电器配置与接线（1）本工程用电采用TN—S系统。因本工程现场较大，临时线路较多，所以总配电箱设置漏电保护器（2）总配电箱，装设总隔离开关和分路隔离开关、总熔断器和分路熔断器；总开关电器的额定值、动作整定值与分路开关电器的额定值、动作整定值相适应。（3）总配电箱，装设电压表、总电流表、总电度表等仪表。5、分配电箱的电器配置与接线（1）分配电箱的电器配置与接线，与总配电箱的电器配置与接线，以及配电线路相适应。（2）分配电箱，装设总隔离开关、分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值与分路开关电器的额定值、动作整定值相适应。6开关箱的电器配置与接线目录常用软件课程设计（1）开关箱的电器配置与接线，与分配电箱的电器配置与接线，以及配电线路相适应。开关箱设置漏电保护器。（2）每台用电设备，有各自专用的开关箱，实行“一机一闸一漏”制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。（3）开关箱内开关电器，能在任何情况下都可以使用电设备实行电源隔离。开关箱设置漏电保护器。二、接地与接零保护系统1、本工程施工现场比较宽广，用电设备较多，用电量大。为防止在TN—C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用，三相五线接零保护。2、TN—S三相五线接零保护架设要求（1）保护零线不通过开关或熔断器。（2）保护零线作为接零保护的专用线，单独使用，电缆用五芯铠装电缆。（3）保护接零除了从总配电箱电源侧引出外，在任何地方不与工作零线有电气连接。（4）保护零线的截面积不小于工作零线的截面积，同时满足机械强度的要求。（5）保护零线的统一标志为黄/绿双色线，在任何情况下不将其作负荷线用。目录常用软件课程设计（6）重复接地在保护零线上。工作零线不加重复接地。（7）保护零线除了在配电室或总配电箱作重复接地外，还在配电线路的中间处及末端做重复接地。三、漏电保护器1、漏电保护器的使用（1）当人员触电时，在尚未达到受伤害的电流和时间内即跳闸断电。（2）若设备线路发生漏电故障，应在人尚未触及时即先跳闸断电，避免设备长期存在隐患，以便及时发现并排除故障。（3）可以防止因漏电而引起的火灾或损坏设备等事故。2、漏电保护的接线方法（1）漏电保护器，装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。（2）开关箱内的漏电保护器的额定漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。（3）用于潮湿场所的漏电保护器，采用防溅型产品，其额定漏电动作电流...
