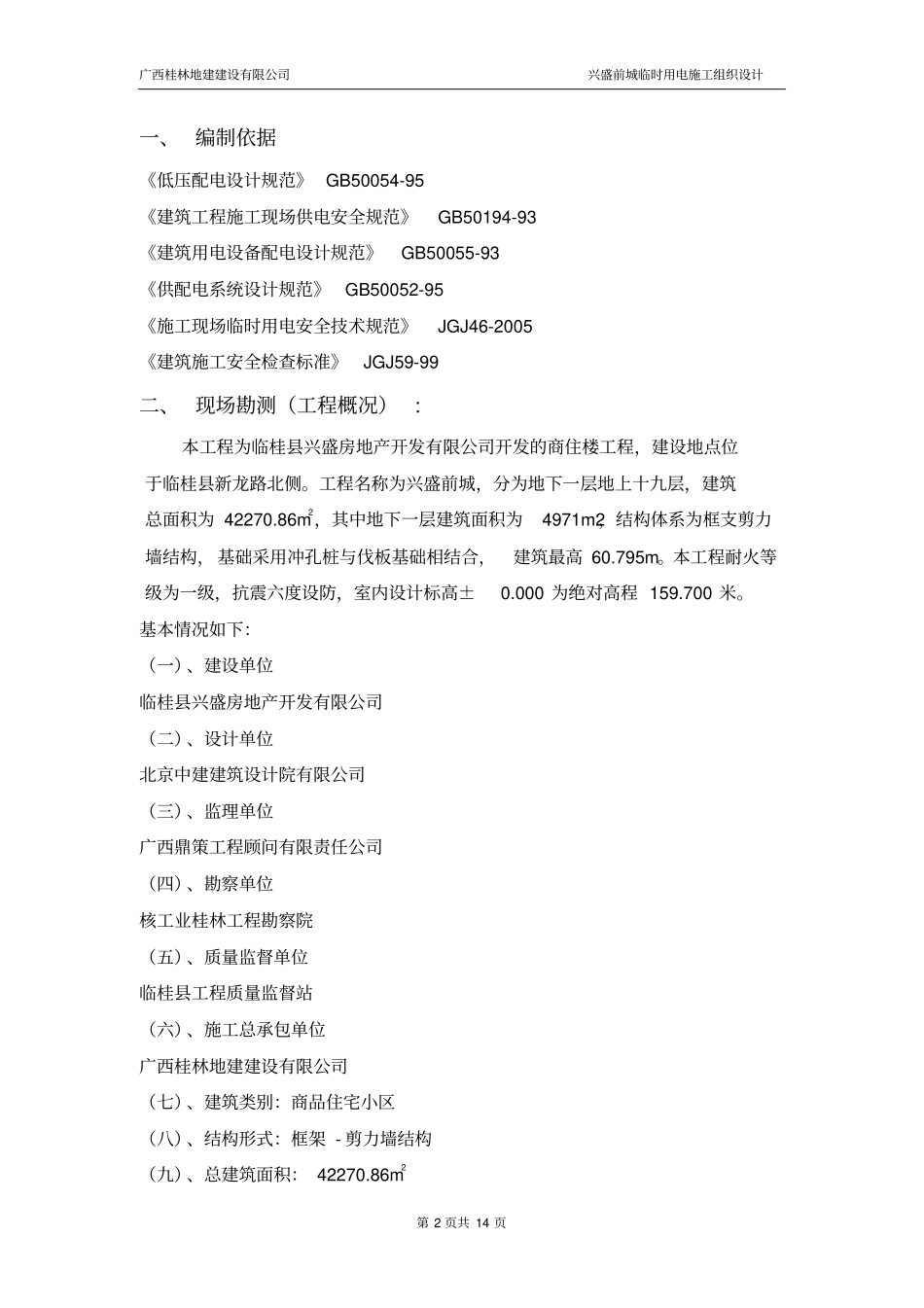

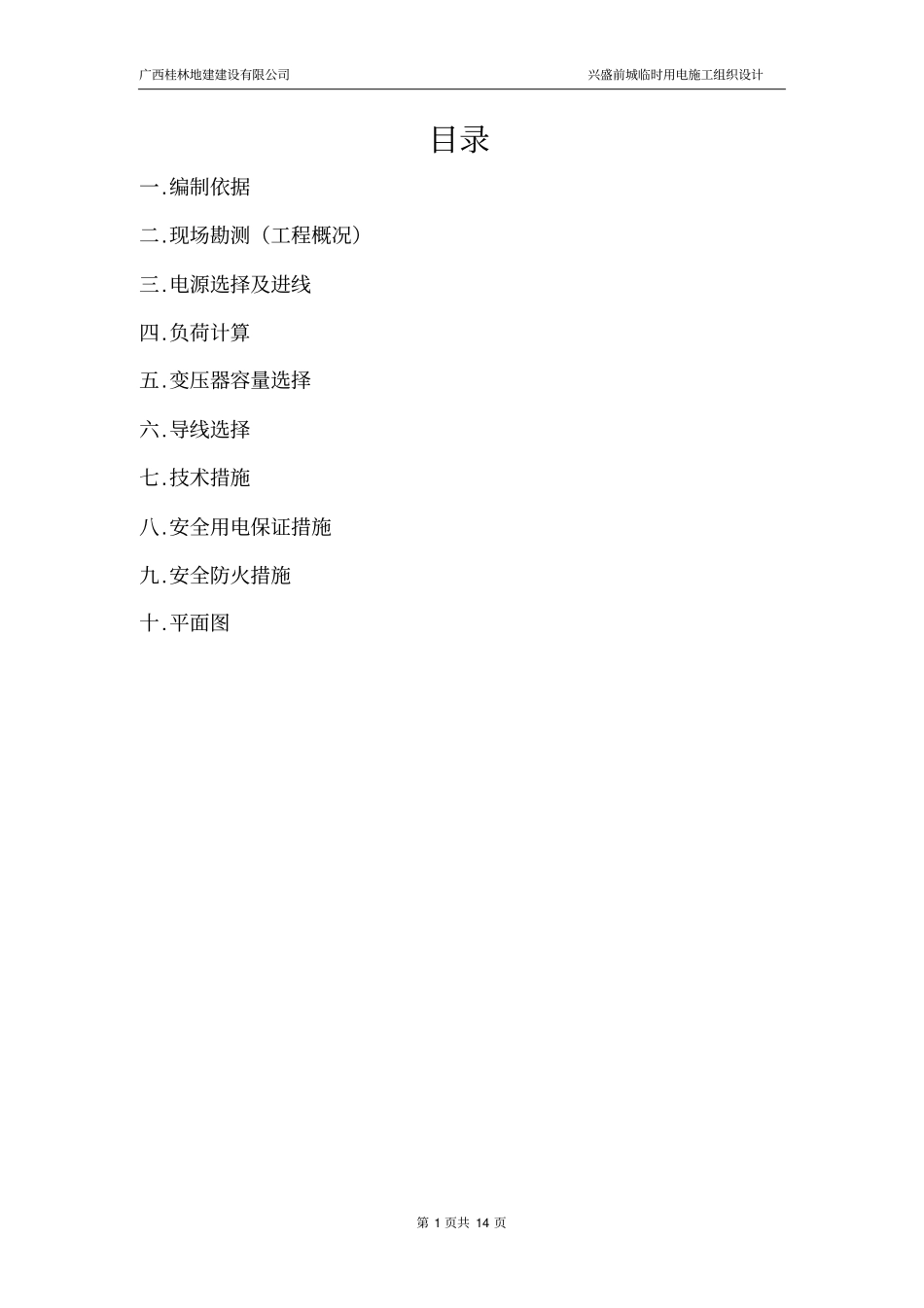

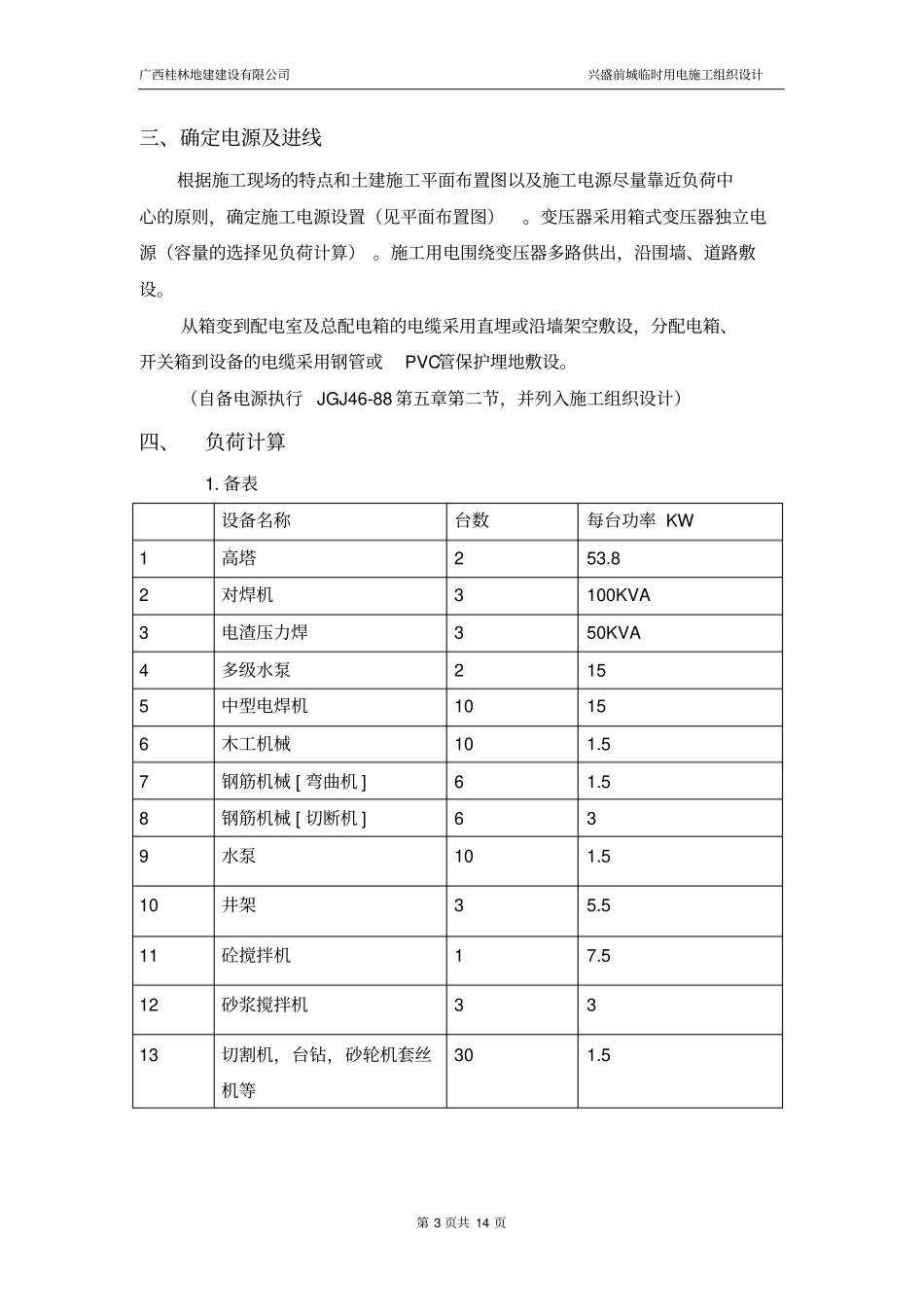

广西桂林地建建设有限公司兴盛前城临时用电施工组织设计第1页共14页目录一.编制依据二.现场勘测（工程概况）三.电源选择及进线四.负荷计算五.变压器容量选择六.导线选择七.技术措施八.安全用电保证措施九.安全防火措施十.平面图广西桂林地建建设有限公司兴盛前城临时用电施工组织设计第2页共14页一、编制依据《低压配电设计规范》GB50054-95《建筑工程施工现场供电安全规范》GB50194-93《建筑用电设备配电设计规范》GB50055-93《供配电系统设计规范》GB50052-95《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工安全检查标准》JGJ59-99二、现场勘测（工程概况）:本工程为临桂县兴盛房地产开发有限公司开发的商住楼工程，建设地点位于临桂县新龙路北侧。工程名称为兴盛前城，分为地下一层地上十九层，建筑总面积为42270.86m2，其中地下一层建筑面积为4971m2，结构体系为框支剪力墙结构，基础采用冲孔桩与伐板基础相结合，建筑最高60.795m。本工程耐火等级为一级，抗震六度设防，室内设计标高±0.000为绝对高程159.700米。基本情况如下：（一）、建设单位临桂县兴盛房地产开发有限公司（二）、设计单位北京中建建筑设计院有限公司（三）、监理单位广西鼎策工程顾问有限责任公司（四）、勘察单位核工业桂林工程勘察院（五）、质量监督单位临桂县工程质量监督站（六）、施工总承包单位广西桂林地建建设有限公司（七）、建筑类别：商品住宅小区（八）、结构形式：框架-剪力墙结构（九）、总建筑面积：42270.86m2广西桂林地建建设有限公司兴盛前城临时用电施工组织设计第3页共14页三、确定电源及进线根据施工现场的特点和土建施工平面布置图以及施工电源尽量靠近负荷中心的原则，确定施工电源设置（见平面布置图）。变压器采用箱式变压器独立电源（容量的选择见负荷计算）。施工用电围绕变压器多路供出，沿围墙、道路敷设。从箱变到配电室及总配电箱的电缆采用直埋或沿墙架空敷设，分配电箱、开关箱到设备的电缆采用钢管或PVC管保护埋地敷设。（自备电源执行JGJ46-88第五章第二节，并列入施工组织设计）四、负荷计算1.备表设备名称台数每台功率KW1高塔253.82对焊机3100KVA3电渣压力焊350KVA4多级水泵2155中型电焊机10156木工机械101.57钢筋机械[弯曲机]61.58钢筋机械[切断机]639水泵101.510井架35.511砼搅拌机17.512砂浆搅拌机3313切割机，台钻，砂轮机套丝机等301.5广西桂林地建建设有限公司兴盛前城临时用电施工组织设计第4页共14页2.求计算负荷（1）第一种计算方法按需要系数法分类计算负荷,总计算负荷及参数如下表（有设备铭牌的应根据铭牌上的数据；COSφ、KX、Tgф等取值也应根据施工现场设备的多少相应取值。一般现场设备越多，同时需用系数KX取值要相应小一些）总功率KW功率因数COSφ需用系数KXTgф暂用系数JC塔吊107.60.70.31.0225%井架22.50.70.31.02电焊机3000.60.351.33对焊机3000.70.351.02钢筋,木工机械,水泵等三相小机械870.70.750.88搅拌机16.50.70.681.08(1).塔吊Pjs1=2PeJc=2×107.6×0.25=107.6(KW)Qjs1=Pjs1tgф=107.6×1.02=109.75（KW）(2)井架Pjs2=Kx×Pe=0.3×22.5=6.75(KW)Qjs2=Pjs2×tgΦ=6.75×1.02=6.89（Kvar）（3）电焊机类Pjs3=KxJcSeCOSΦ=0.35×1×300×0.6=63(KW)Qjs3=Pjs3×tgΦ=63×1.33=83.79（Kvar）Se―――电焊机总额定功率(4)对焊机、压力焊类Pjs4=KxJc×Se×COSΦ=0.35×1×300×0.7=73.5(KW)Qjs4=Pjs4×tgΦ=73.5×1.02=74.97(Kvar)广西桂林地建建设有限公司兴盛前城临时用电施工组织设计第5页共14页(5)搅拌机类Pjs5=Kx×Pe=0.7×16.5=11.6(KW)Qjs5=Pjs5×tgΦ=11.6×1.08=12.53(Kvar)(6)钢筋机械、木工机械、水泵等Pjs6=Kx×Pe=0.7×87=60.9(KW)Qjs6=Pjs7×tgΦ=60.9×0.88=53.59(Kvar)所以有功功率合计为：∑Pjs=Pjs1+Pjs2+Pjs3+Pjs4+Pjs5+Pjs6+Pjs7=107.6+6.75+63+73.5+11.6+60.9=323.35(KW)以上结果没算照明，常规照明一般是动力的10%，即加10%总计算负荷应是323.35×1.1=355.685(KW).无功功率合计为：∑Qjs=Qjs1+Qjs2+Qjs3+Qjs4+Qjs5+Qjs6=109.75+6.89+83.79+74.97+12.53+53.59=341.52(Kvar)取同期系数Kp=Qq=0.9Pz=355.685×0.9=32...
