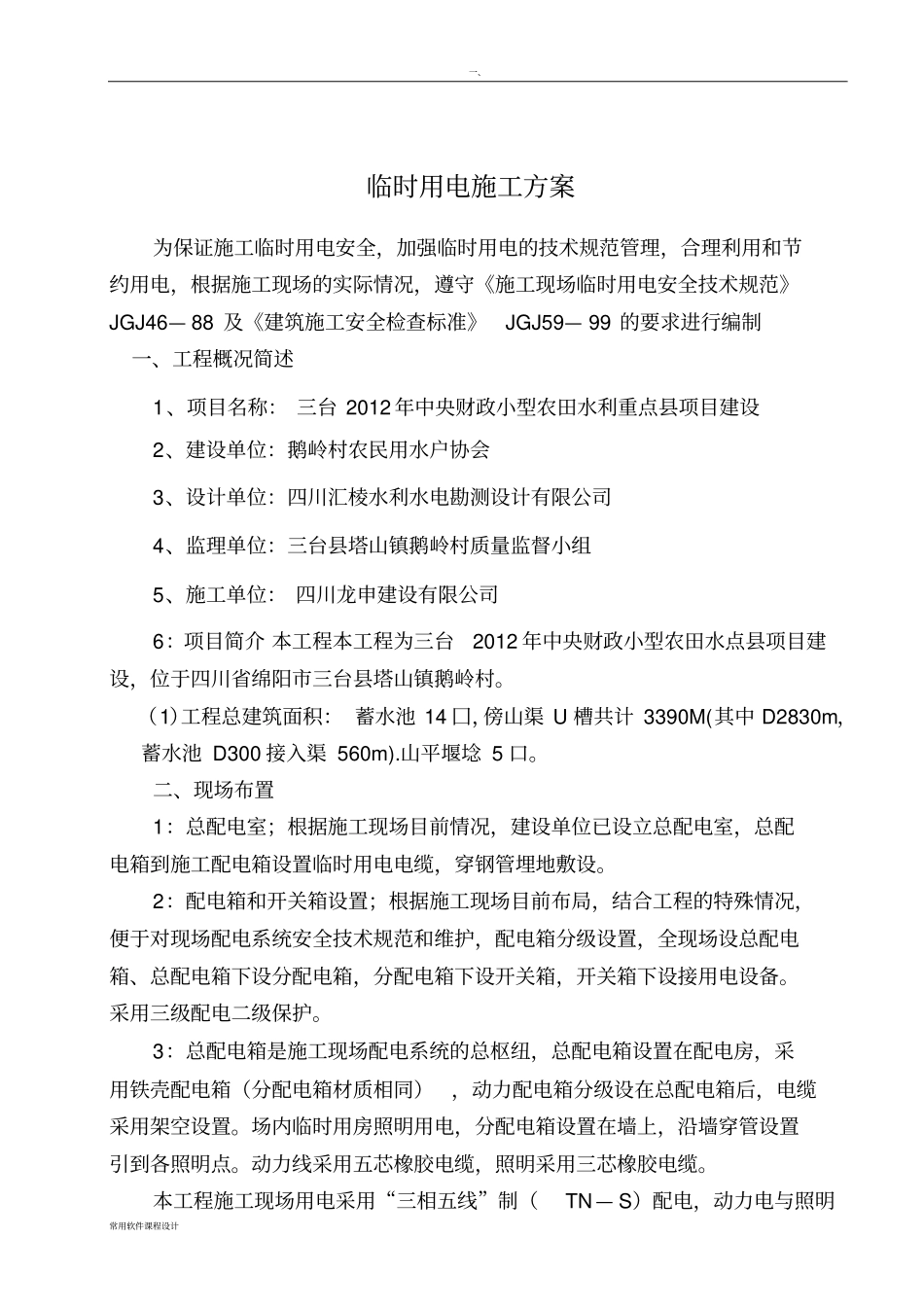

一、常用软件课程设计临时用电施工方案为保证施工临时用电安全，加强临时用电的技术规范管理，合理利用和节约用电，根据施工现场的实际情况，遵守《施工现场临时用电安全技术规范》JGJ46—88及《建筑施工安全检查标准》JGJ59—99的要求进行编制一、工程概况简述1、项目名称：三台2012年中央财政小型农田水利重点县项目建设2、建设单位：鹅岭村农民用水户协会3、设计单位：四川汇棱水利水电勘测设计有限公司4、监理单位：三台县塔山镇鹅岭村质量监督小组5、施工单位：四川龙申建设有限公司6：项目简介本工程本工程为三台2012年中央财政小型农田水点县项目建设，位于四川省绵阳市三台县塔山镇鹅岭村。（1）工程总建筑面积：蓄水池14囗，傍山渠U槽共计3390M(其中D2830m，蓄水池D300接入渠560m).山平堰埝5口。二、现场布置1：总配电室；根据施工现场目前情况，建设单位已设立总配电室，总配电箱到施工配电箱设置临时用电电缆，穿钢管埋地敷设。2：配电箱和开关箱设置；根据施工现场目前布局，结合工程的特殊情况，便于对现场配电系统安全技术规范和维护，配电箱分级设置，全现场设总配电箱、总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设接用电设备。采用三级配电二级保护。3：总配电箱是施工现场配电系统的总枢纽，总配电箱设置在配电房，采用铁壳配电箱（分配电箱材质相同），动力配电箱分级设在总配电箱后，电缆采用架空设置。场内临时用房照明用电，分配电箱设置在墙上，沿墙穿管设置引到各照明点。动力线采用五芯橡胶电缆，照明采用三芯橡胶电缆。本工程施工现场用电采用“三相五线”制（TN—S）配电，动力电与照明一、常用软件课程设计电分离。动力电按三级配电：总配电箱→分配电箱→开关箱（漏电保护）；照明按二级配电；总配电箱→开关箱。三、本工程施工现场临时用电机械电力荷载1、机械电力荷载主要施工机具序号机具设备名称型号单位数量功率（KW）合计（KW）备注1搅拌机350L台25.511混凝土与砂浆搅拌2振动电机台41.563钢筋切断机GJ40台17.47.4钢筋下料4钢筋弯曲机WJ40—1台133钢筋制作5钢筋调直机台15.55.5钢筋加工6电渣压力焊台14040焊接7对焊机台1100100焊接四、导线截面开关选择：配电房至现场配电箱采用VV4×120+1×90电缆，移动式配电箱和开关箱均采用橡皮绝缘电缆。根据各施工机具、熔断电流和容体电流数值，选择相应的熔断器、漏电保护器、开关型号、开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。五、电器平面布置图，接线系统图附后。六、施工现场安全用电技术措施和电器防火措施。1、电气设备的金属外壳应采用接地或接零保护。一、常用软件课程设计保护接地，中性点不接地系统中电气设备应采用保护接地，保护接地应接至接地网上，其接地电阻不得超过4欧姆。保护接零，中性点直接接地系统中的电气设备应采用保护接零2、在同一供电系统中，不允许将一部份用电设备采用保护接地，而另一部份采用保护接零。3、施工现场内低压供电线路的干线和分支线的终端，以及沿线1km的零线应重复接地；总配电盘及分配电盘，搅拌机棚应做重复接地，其接地电阻不应超过10欧姆。4、用电设备每个接地点应单独与接地线及接地干线相连接，严禁在一个接地线中串接几个接地点。5、在低压线路装置中，严禁利用大地作相线或零线供电，不得借用机械本身金属结构作工作零件，任何时候不准用PE线做负荷线。6、保护接零线上不得串接（串联）熔断器或熔断设备。7、用电设备必须由专职电工（取得当地劳动部门颁发的电工合格证），进行安装、维护、检修工作。8、严禁带电作业或采用预约停送电时间方式进行电气检修和安装作业。用电设备检修和安装前，必须切断电源并在开关箱上上锁，并挂“禁止和闸和有人工作”的警示牌，警示牌的挂取应有专人负责。9、电闸箱内应保持清洁，不得存放任何东西，并配备安全锁，非本岗位工作人员不得擅自开箱合闸，工作完毕后，应切断电源，锁好开关箱。10、用电设备的额定工作电压必须与电源电压相符。11、用电设备必须作好定期检查工作，确保正常运行。12、所有施工机械和照明用电，必须装设，触（漏）电保护装置，保...
