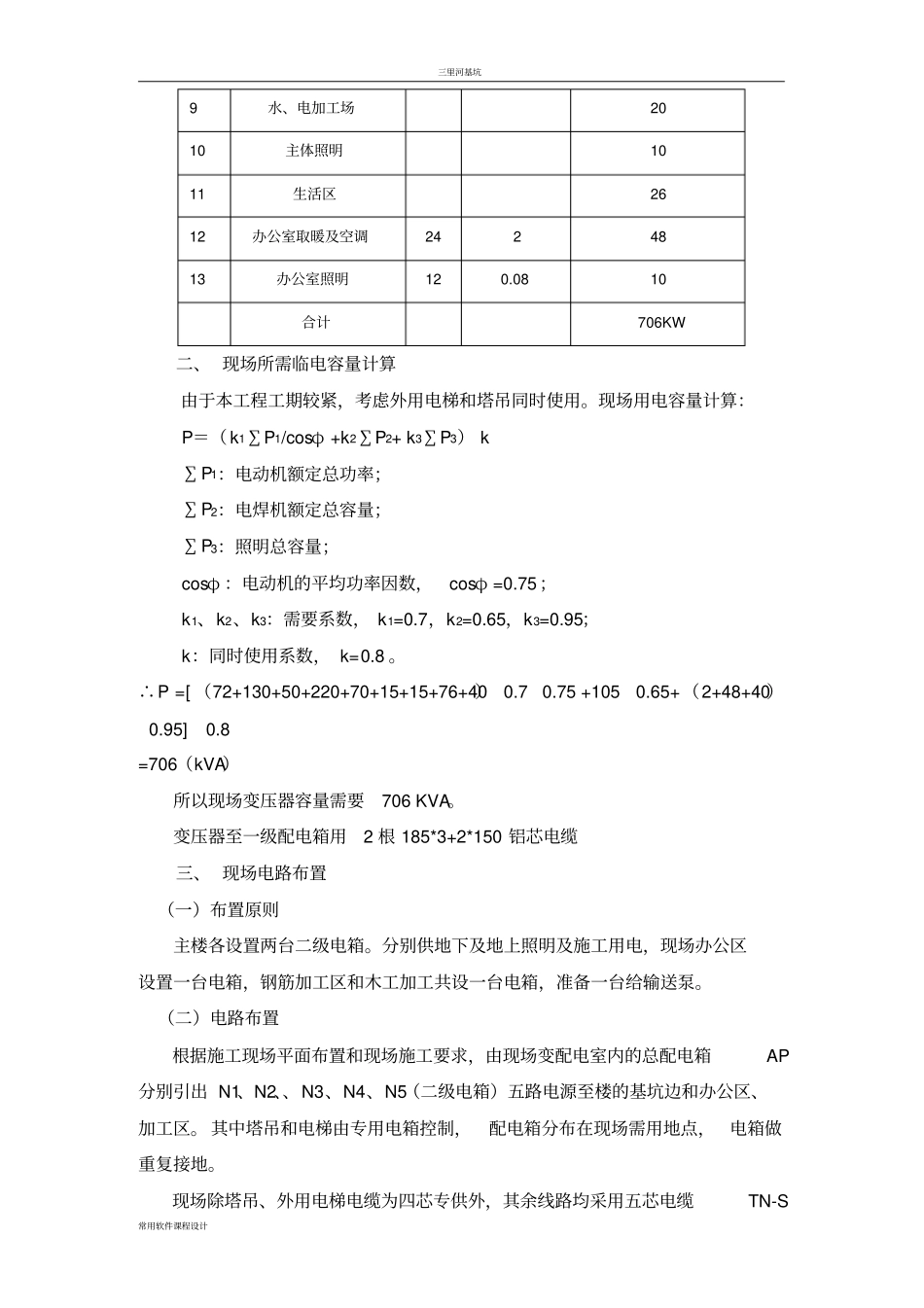

临水、临电施工方案模板_第3页
3/11
三里河基坑常用软件课程设计目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1三、现场临电简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1四、现场临电容量计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..2五、现场电路布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..2六、负荷计算及临电布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3七、施工技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..5八、临电安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6附:临时用电平面布置图三里河基坑常用软件课程设计一、工程概况本工程为汪家山棚户区改造工程一期1、2号楼工程,位于安顺市西秀区南水路花鸟市场旁,由安顺市鑫城房地产开发有限公司投资开发,四川康立项目管理有限责任公司监理,九鼎建设集团股份有限公司承建,总建筑面积6.5万m2。本工程为全现浇框架、剪力墙结构。地下设计为一层地下室,地上为三十一层,其中裙房四层,房屋使用性质:标高18.33m以下为商业用房,18.33m以上为商品住宅楼;建筑高度99.55m。二、编制依据1、《施工现场临时用电安全技术规范》JGJ46-2005;2、施工组织设计;3、汪家山棚户区改造工程一期1、2号楼施工现场平面图;4、当地政府相关规定。第一章临时用电设计一、现场临电设置简介本工程主要用电是各种机械,包括2台塔吊、2台人货电梯、钢筋加工场、木工加工房、电焊机、混凝土震捣机械、水泵、砂浆搅拌机、办公区、工人宿舍区等,详见施工机械配置表。1.电源:变压器设在2#楼和3号楼之间(靠内侧)。2.现场采用TN-S三相五线制接零保护系统供电。3.主要施工机械配置表:序号设备名称数量功率(KW)合计1塔吊236722人货电梯2651303消防水泵225504砼输送泵21102205电焊机235706振捣器62.5157钢筋加工机械62.5158木工机械21020三里河基坑常用软件课程设计9水、电加工场2010主体照明1011生活区2612办公室取暖及空调2424813办公室照明120.0810合计706KW二、现场所需临电容量计算由于本工程工期较紧,考虑外用电梯和塔吊同时使用。现场用电容量计算:P=(k1∑P1/cosφ+k2∑P2+k3∑P3)k∑P1:电动机额定总功率;∑P2:电焊机额定总容量;∑P3:照明总容量;cosφ:电动机的平均功率因数,cosφ=0.75;k1、k2、k3:需要系数,k1=0.7,k2=0.65,k3=0.95;k:同时使用系数,k=0.8。∴P=[(72+130+50+220+70+15+15+76+40)0.70.75+1050.65+(2+48+40)0.95]0.8=706(kVA)所以现场变压器容量需要706KVA。变压器至一级配电箱用2根185*3+2*150铝芯电缆三、现场电路布置(一)布置原则主楼各设置两台二级电箱。分别供地下及地上照明及施工用电,现场办公区设置一台电箱,钢筋加工区和木工加工共设一台电箱,准备一台给输送泵。(二)电路布置根据施工现场平面布置和现场施工要求,由现场变配电室内的总配电箱AP分别引出N1、N2、、N3、N4、N5(二级电箱)五路电源至楼的基坑边和办公区、加工区。其中塔吊和电梯由专用电箱控制,配电箱分布在现场需用地点,电箱做重复接地。现场除塔吊、外用电梯电缆为四芯专供外,其余线路均采用五芯电缆TN-S三里河基坑常用软件课程设计制供电。四、负荷计算及临电布置公式及负荷计算:P30=KdPeS30=P30/cosψ三相:UsI330103P30:有功功率,S30:视在功率,cosψ:功率因数,U=380V。编号用电设备名称设备容量(kw)需要系数k。cosψ计算负荷P30(kw)S30(KVA)I30(A)N1电焊机350.650.75126.3振捣器150.70.7520合计50146.3N2塔吊720.70.75113.4外用电梯1300.70.75186生活区260.70.7536.9主体照明100.950.7545合计266381.3N3木工机械200.70.7528.4水、电加工场400.70.7556.7三里河基坑常用软件课程设计钢筋加工及连接机械150.70.7526.3合计75111.4N4办公室取暖及空调480.950.7592.4办公室照明20.950.753.8合计5096.2N5消防水泵1500.70.7571输送泵2200.650.75289.7合计270360.7总计7781095.9(一)电缆截面选择1.N1路:计算电流I=155.3A,根据电工手册,采用铝芯70mm2电缆。经计算导线电压损失符合规范要求。2.N2路:计算电流I=397.3A,根据根据电工手册,采用铝芯185mm2电缆。经计算导线电压损失符合规范要求。3.N3路:计算电流I=141.8A,根...
