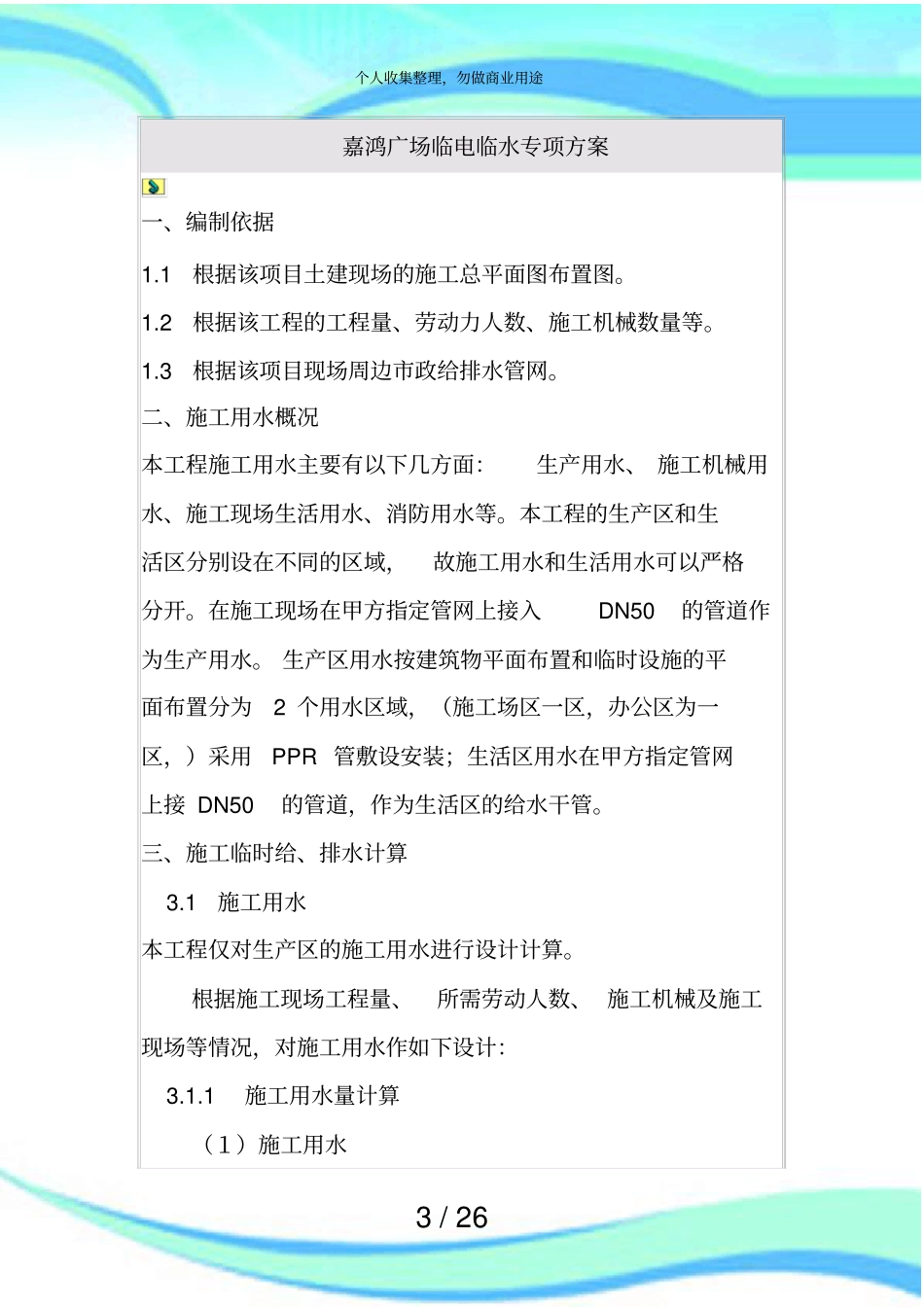

1/26临水临电专项施工实施方案2/26————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/26嘉鸿广场临电临水专项方案一、编制依据1.1根据该项目土建现场的施工总平面图布置图。1.2根据该工程的工程量、劳动力人数、施工机械数量等。1.3根据该项目现场周边市政给排水管网。二、施工用水概况本工程施工用水主要有以下几方面：生产用水、施工机械用水、施工现场生活用水、消防用水等。本工程的生产区和生活区分别设在不同的区域，故施工用水和生活用水可以严格分开。在施工现场在甲方指定管网上接入DN50的管道作为生产用水。生产区用水按建筑物平面布置和临时设施的平面布置分为2个用水区域，（施工场区一区，办公区为一区，）采用PPR管敷设安装；生活区用水在甲方指定管网上接DN50的管道，作为生活区的给水干管。三、施工临时给、排水计算3.1施工用水本工程仅对生产区的施工用水进行设计计算。根据施工现场工程量、所需劳动人数、施工机械及施工现场等情况，对施工用水作如下设计：3.1.1施工用水量计算（１）施工用水个人收集整理，勿做商业用途4/26本工程采用商品砼，施工用水主要为砼养护用水和砂浆拌合用水，用水量取q1＝1.5L/S。（2）机械用水其中：q2——机械用水量（按施工手册计算）Q2——同一种机械台数N2——施工机械台班用水定额N2=300L/8×3600K1——用水修正系数K1=1.1K3——施工机械不均衡系数K3=2.0（3）现场生活用水由于生活区域独立在施工区以外，施工现场仅有办公区和库房，现场的生活用水量非常小。按q3=0.02L/s．进行计算。（4）消防用水量Q消=10L/S（5）总用水量：Q=q1+q2+q3＝1.5+0.08+0.02＝1.6L/S＜Q消，故Q总用水量取8L/S。（6）水源管径计算：其中：D——配水管直径mmQ——总用水量（Q=8L/S）V——管内水流速度（取经济流速V=2.5M/S）个人收集整理，勿做商业用途5/26四、现场临时给水管布置从市政提供的给水干管上，接出一根DN50的塑料给水管作为施工现场临时供水主管。可满足现场的施工及生活和消防用水。本工程施工现场用水分为3个大的功能区，施工场区为一个用水区，采用DN32PPR塑料管作为给水主管接施工用水至施工场区各用水点。办公区和库房为一个用水区，采用DN25PPR塑料管作为给水主管。钢筋加工房和搅拌场为一个用水区域，采用DN25PPR塑料管作为给水主管。施工场区的用水点在DN50的主管上接出DN25分水管，其余支管均为DN20，各配水点安装DN20的球阀控制。钢筋加工场和搅拌场采用DN25的PPR(PE)管敷设，各配水点安装DN20的球阀控制。由主干管至各用水区的管路上安装相应阀门控制，各阀门处设有活接头，以便于检修。五、现场排水排水沟沿建筑物四周即挡墙边沿布置（排水沟断面尺寸250×300），并间隔一定距离设沉砂井，将生产及生活污水经沉砂井沉淀后再排入业主指定的下水道。六、施工现场给排水平面图。（附图）临时用电施工组织设计一、工程概况个人收集整理，勿做商业用途6/26嘉鸿广场一期地下室10081平方米、商铺45113平方米、住宅8623平方米、架空674平方米、走廊1585平方米、总计66076平方米。二、临时施工用电编制依据1、建设单位提供施工电源容量及位置。2、本工程施工机具需用计划表及施工平面图。3、《建设工程施工现场供用电安全规范》GB50194-934、《施工现场临时用电安全技术规范》5、《低压配电设计规范》GB50052-956、《供配电系统设计规程》GB50052-957、《通用用电设备配电设计规程》GB50055-938、《建筑施工安全检查标准》JG159-999、《建筑施工安全检查标准实施指南》10、《建筑施工组织设计与施工规范手册》11、根据土建工程控制线路和施工现场的实际情况，复审备案，制定出线路图和机械位置。三、现场勘察及临时用电施工方案的整体构想1、本设计施工用电为低压供电系统，电源采用380/220伏三相五线制（TN-S供电系统）2、本工程施工主要的负荷为塔吊及焊接设备。施工现场设有一个钢筋加工场，主要负荷为塔吊、砼泵用电负荷。个人收集整理，勿做商业用途7/263、本工程由于生产区和生活区严格分开，提供1...
