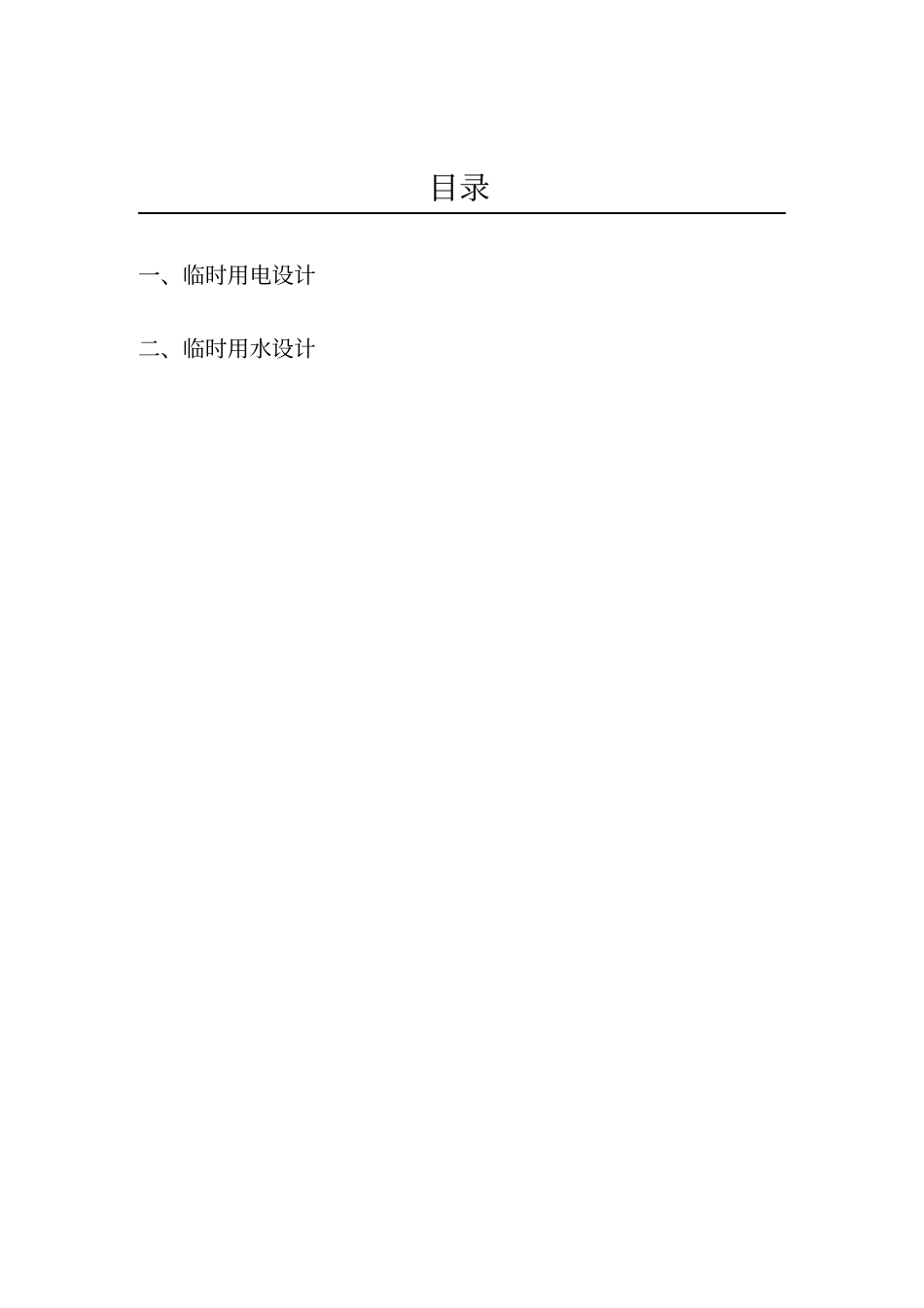

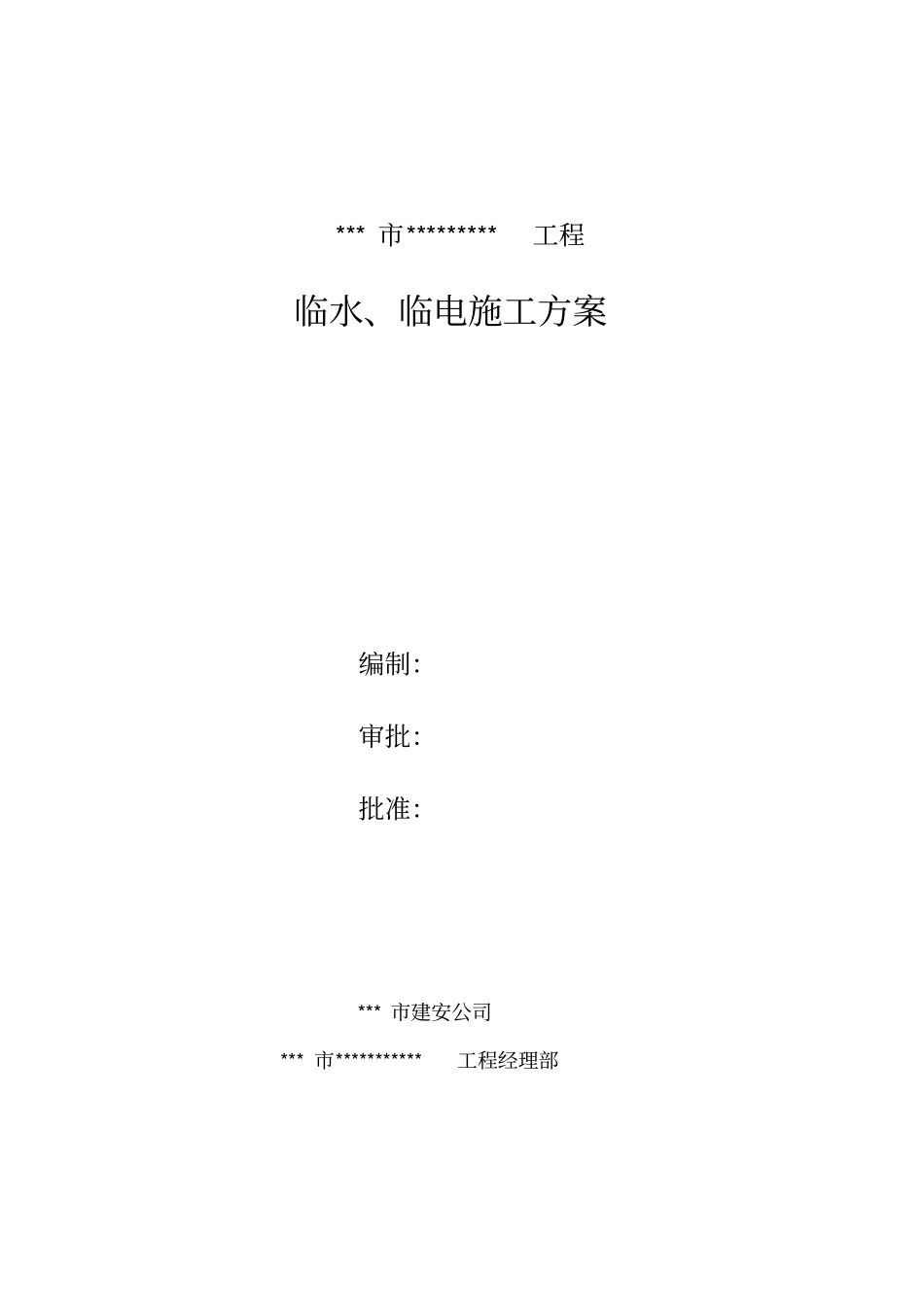

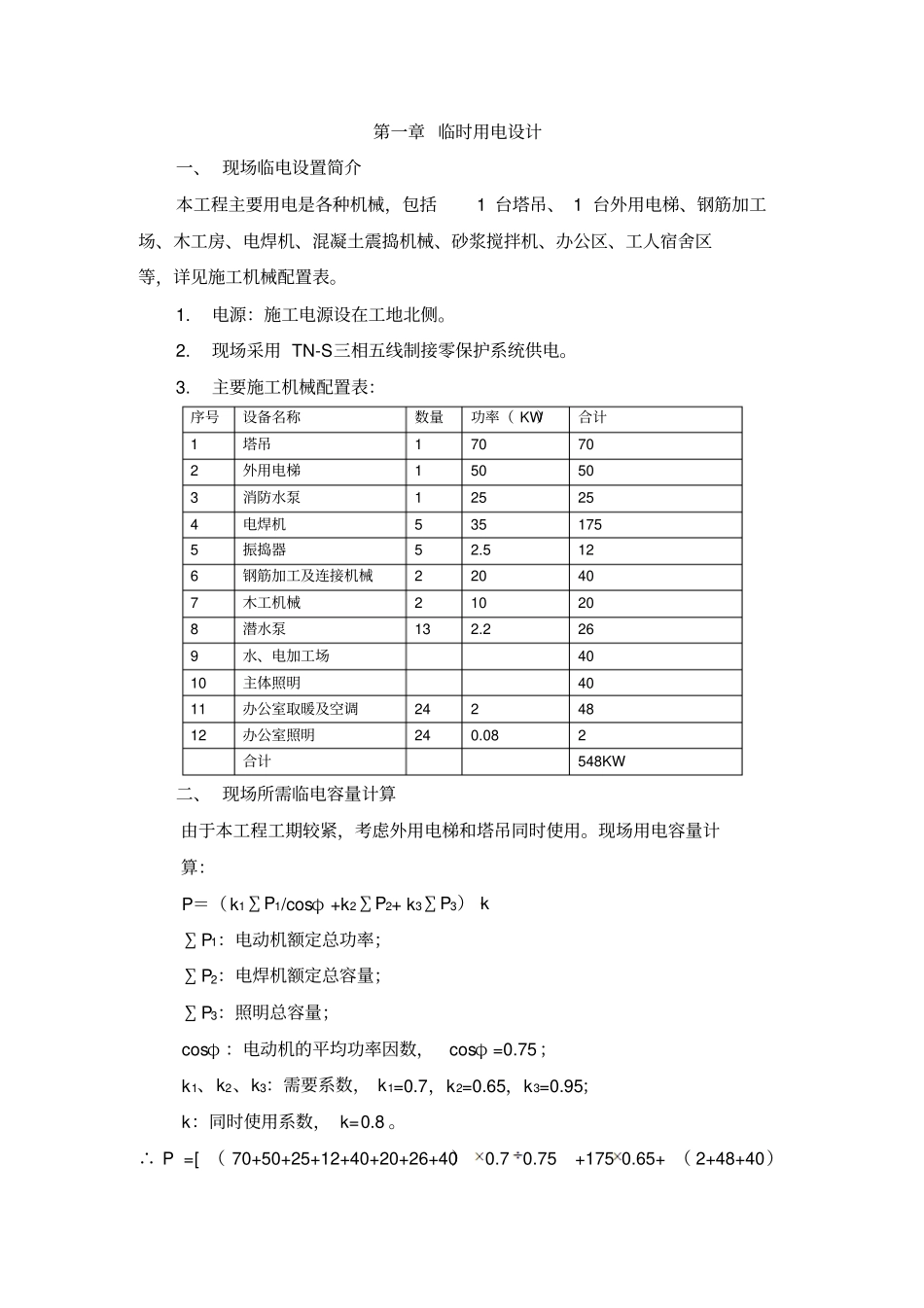

***市*********工程临水、临电施工方案编制：审批：批准：***市建安公司***市***********工程经理部目录一、临时用电设计二、临时用水设计第一章临时用电设计一、现场临电设置简介本工程主要用电是各种机械，包括1台塔吊、1台外用电梯、钢筋加工场、木工房、电焊机、混凝土震捣机械、砂浆搅拌机、办公区、工人宿舍区等，详见施工机械配置表。1.电源：施工电源设在工地北侧。2.现场采用TN-S三相五线制接零保护系统供电。3.主要施工机械配置表：序号设备名称数量功率（KW）合计1塔吊170702外用电梯150503消防水泵125254电焊机5351755振捣器52.5126钢筋加工及连接机械220407木工机械210208潜水泵132.2269水、电加工场4010主体照明4011办公室取暖及空调2424812办公室照明240.082合计548KW二、现场所需临电容量计算由于本工程工期较紧，考虑外用电梯和塔吊同时使用。现场用电容量计算：P＝（k1∑P1/cosφ+k2∑P2+k3∑P3）k∑P1：电动机额定总功率；∑P2：电焊机额定总容量；∑P3：照明总容量；cosφ：电动机的平均功率因数，cosφ=0.75；k1、k2、k3：需要系数，k1=0.7，k2=0.65，k3=0.95；k：同时使用系数，k=0.8。∴P=[（70+50+25+12+40+20+26+40）0.70.75+1750.65+（2+48+40）0.95]0.8=370（kVA）所以现场变压器容量需要370KVA。三、现场电路布置（一）布置原则主楼设置两台二级电箱。分别供地下及地上照明及施工用电，现场办公区设置一台电箱，钢筋加工区和木工加工共设一台电箱。（二）电路布置根据施工现场平面布置和现场施工要求，由现场变配电室内的总配电箱AP分别引出N1、N2、、N3、N4（二级电箱）四路电源至楼的基坑边和办公区、加工区。其中塔吊和电梯由专用电箱控制，配电箱分布在现场需用地点，电箱做重复接地。现场除塔吊、外用电梯电缆为四芯专供外，其余线路均采用五芯电缆TN-S制供电。四、负荷计算及临电布置公式及负荷计算:P30=KdPeS30=P30/cosψ三相：103P30：有功功率，S30:视在功率，cosψ:功率因数，U=380V。编号用电设备名称设备容量（kw）需要系数k。cosψ计算负荷P30(kw)S30(KVA)I30(A)N1电焊机1750.650.75230．4振捣器120．70．7517合计187247．4N2塔吊700．70.7599.3外用电梯500．70.7570．1潜水泵260.70.7536．9主体照明400.950.7577．0合计186283．3N3木工机械200.70.7528．4水、电加工场400.70.7556．7钢筋加工及连接机械400．70．7556．7合计60141．8N4办公室取暖及空调480.950.7592．4办公室照明20.950.753．8合计5096．2N5消防水泵250．70．7535．5总计548804．2（一）电缆截面选择1.N1路：计算电流I=247.4A，根据电工手册，采用VV29铜芯70mm2铠装电缆。经计算导线电压损失符合规范要求。2.N2路：计算电流I=283.3A，根据根据电工手册，采用VV29铜芯70mm2铠装电缆。经计算导线电压损失符合规范要求。3.N3路：计算电流I=141.8A，根据根据电工手册，采用VV29铜芯50mm2铠装电缆。经计算导线电压损失符合规范要求。4.N4路：计算电流I=96.2A，根据根据电工手册，采用VV29铜芯35mm2铠装电缆。经计算导线电压损失符合规范要求。5.N5路：待结构出地面时进行配置（二）作业面临电布置1.电缆从二级电箱引至施工作业面或结构一层，从建筑内的风洞处引电缆至作业面，并设三级电箱（带外插孔式活动电箱）电缆在每个三级电箱处预留2.5M，盘于电箱下，三级电箱应隔层设置，中间连接的电缆考虑到楼层较高，电压损失等因素应不小于25mm2的橡套电缆以上，电箱应置于风洞边，并要求不允许随意搬动。2.在加工区及设备使用处（塔吊、外用电梯除外）不能将设备直接和二级电箱连接，必须设置三级电箱，手提工具应加设手提电箱，确保“一闸一机”，使用安全。五、施工技术要求1.本工程按JGJ46-88《施工现场临时用电安全技术规范》的有关规定进行施工。所有电箱必须是中建一局指定产品。2.根据临电平面布置图，从配电柜到一级配电箱、一级到二级电箱的电缆在围墙附近、临建周边埋地敷设，埋深0.8m，电缆上下各铺10cm细砂，再满铺宽240mm的红砖一层。电缆过大门或穿越道路时穿钢套管保护。所有电箱下电缆经150mm钢管引入施工作业面，塔吊、外用电梯及消防泵应直接从一级箱引入不设...
