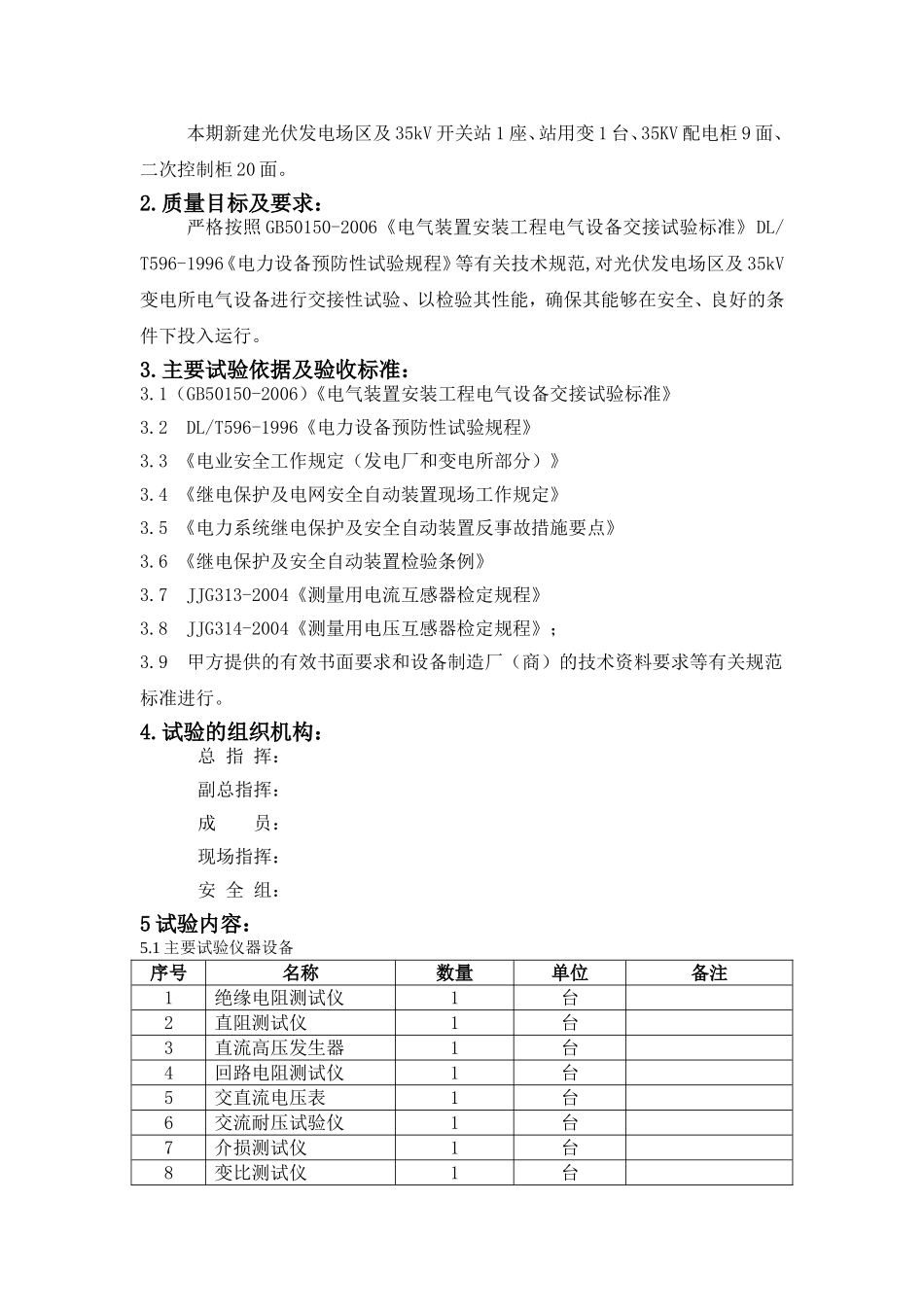

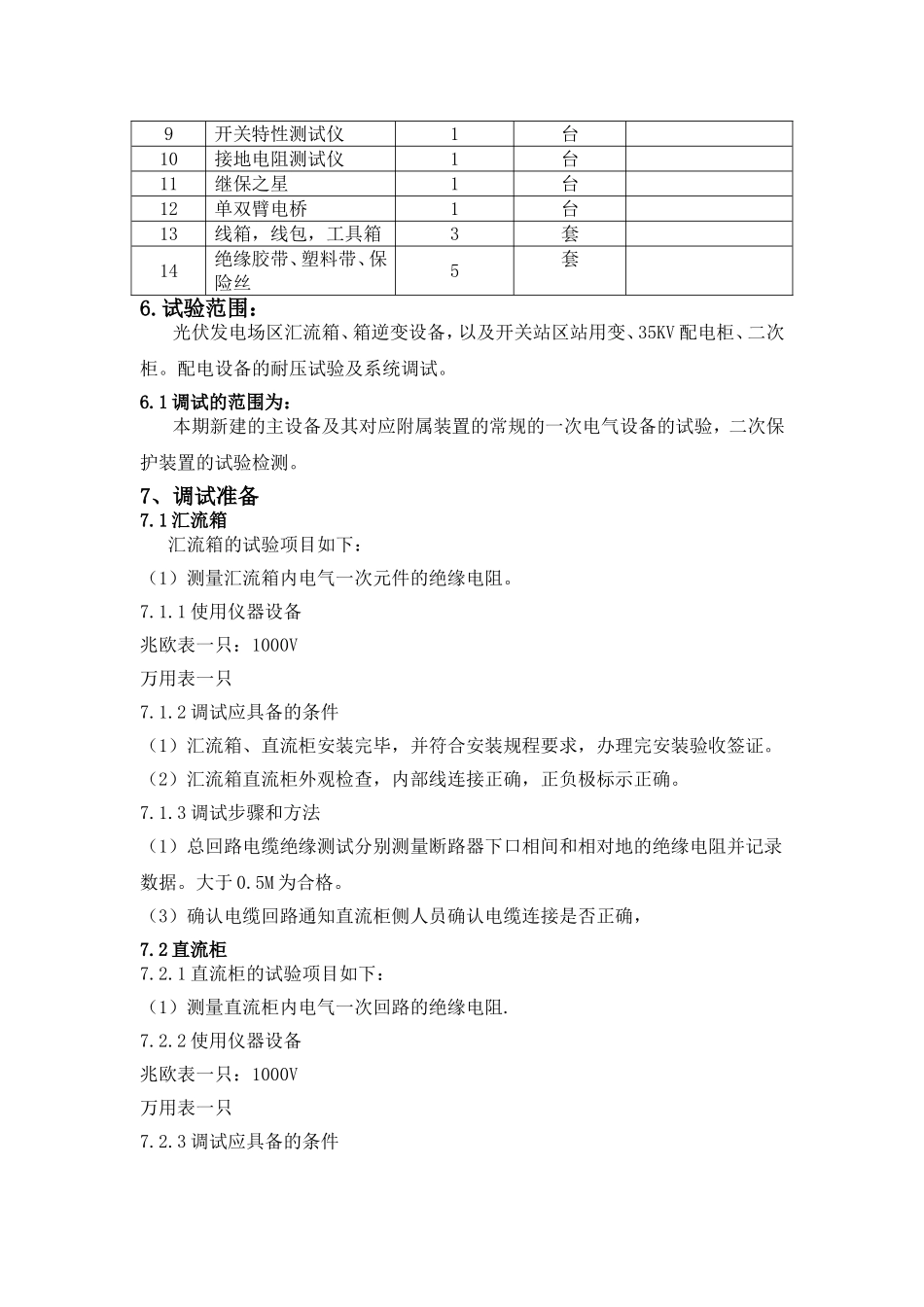

XX太阳能电站电气调试方案XXXX有限公司X年X月X日1.工程概况：本期新建光伏发电场区及35kV开关站1座、站用变1台、35KV配电柜9面、二次控制柜20面。2.质量目标及要求：严格按照GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》等有关技术规范,对光伏发电场区及35kV变电所电气设备进行交接性试验、以检验其性能，确保其能够在安全、良好的条件下投入运行。3.主要试验依据及验收标准：3.1（GB50150-2006）《电气装置安装工程电气设备交接试验标准》3.2DL/T596-1996《电力设备预防性试验规程》3.3《电业安全工作规定（发电厂和变电所部分）》3.4《继电保护及电网安全自动装置现场工作规定》3.5《电力系统继电保护及安全自动装置反事故措施要点》3.6《继电保护及安全自动装置检验条例》3.7JJG313-2004《测量用电流互感器检定规程》3.8JJG314-2004《测量用电压互感器检定规程》；3.9甲方提供的有效书面要求和设备制造厂（商）的技术资料要求等有关规范标准进行。4.试验的组织机构：总指挥：副总指挥：成员：现场指挥：安全组：5试验内容：5.1主要试验仪器设备序号名称数量单位备注1绝缘电阻测试仪1台2直阻测试仪1台3直流高压发生器1台4回路电阻测试仪1台5交直流电压表1台6交流耐压试验仪1台7介损测试仪1台8变比测试仪1台9开关特性测试仪1台10接地电阻测试仪1台11继保之星1台12单双臂电桥1台13线箱，线包，工具箱3套14绝缘胶带、塑料带、保险丝5套6.试验范围：光伏发电场区汇流箱、箱逆变设备，以及开关站区站用变、35KV配电柜、二次柜。配电设备的耐压试验及系统调试。6.1调试的范围为：本期新建的主设备及其对应附属装置的常规的一次电气设备的试验，二次保护装置的试验检测。7、调试准备7.1汇流箱汇流箱的试验项目如下：（1）测量汇流箱内电气一次元件的绝缘电阻。7.1.1使用仪器设备兆欧表一只：1000V万用表一只7.1.2调试应具备的条件（1）汇流箱、直流柜安装完毕，并符合安装规程要求，办理完安装验收签证。（2）汇流箱直流柜外观检查，内部线连接正确，正负极标示正确。7.1.3调试步骤和方法（1）总回路电缆绝缘测试分别测量断路器下口相间和相对地的绝缘电阻并记录数据。大于0.5M为合格。（3）确认电缆回路通知直流柜侧人员确认电缆连接是否正确，7.2直流柜7.2.1直流柜的试验项目如下：（1）测量直流柜内电气一次回路的绝缘电阻.7.2.2使用仪器设备兆欧表一只：1000V万用表一只7.2.3调试应具备的条件（1）直流柜安装完毕，并符合安装规程要求，办理完安装验收签证。（2）直流柜外观检查，内部线连接正确，正负极标示正确7.2.3调试步骤和方法（1）测量各支路、干路和电缆绝缘电阻分别测量相间和相对地的绝缘电阻并记录数据。大于0.5M为合格。（2）用万用表确认回路极性连接正确7.3低压柜7.3.1调试项目（1）一次回路绝缘测试，断路器机构检查（2）开关电动操作，状态指示检查。7.3.2使用仪器设备兆欧表一只：1000V万用表一只7.3.3调试应具备的条件（1）低压交流柜安装完毕，并符合安装规程要求，办理完安装验收签证。（2）交流柜外观检查，内部线连接正确，相序标示正确（3）进出线电缆敷设完毕。（4）有操作电源并且能够可靠动作。7.3.4调试步骤和方法（1）测量进出线电缆绝缘电阻分别测量相间和相对地的绝缘电阻并记录数据。大于0.5M为合格。确定相序正确。（2）测量各开关绝缘电阻并记录数据。大于0.5M为合格。（3）电动操作各断路器机构灵活，状态正确为合格7.4逆变器7.4.1调试应具备的条件在调试之前，应对设备的安装情况进行彻底的检查，应该用万用表特别检查直流和交流端的电压是否符合逆变器的要求，以及极性、相序是否正确。检查系统的连接均已经符合相关标准规范的要求。试运行前需要确保交流侧、直流侧所有开关均为断开状态。7.4.2检查逆变器在逆变器上电前需要对其进行一系列检查：步骤1按照“安装检查清单”检查逆变器的安装，接线情况。步骤2确保交直流断路器都处于断开状态。步骤3确保急停按钮已经放开，并可以正常工作。7.5变压器7.5.1检查高压侧、低压侧绝缘和两侧的接线组别7.5.2温控系统电阻是否插好7.5.3变压器本体是否...
