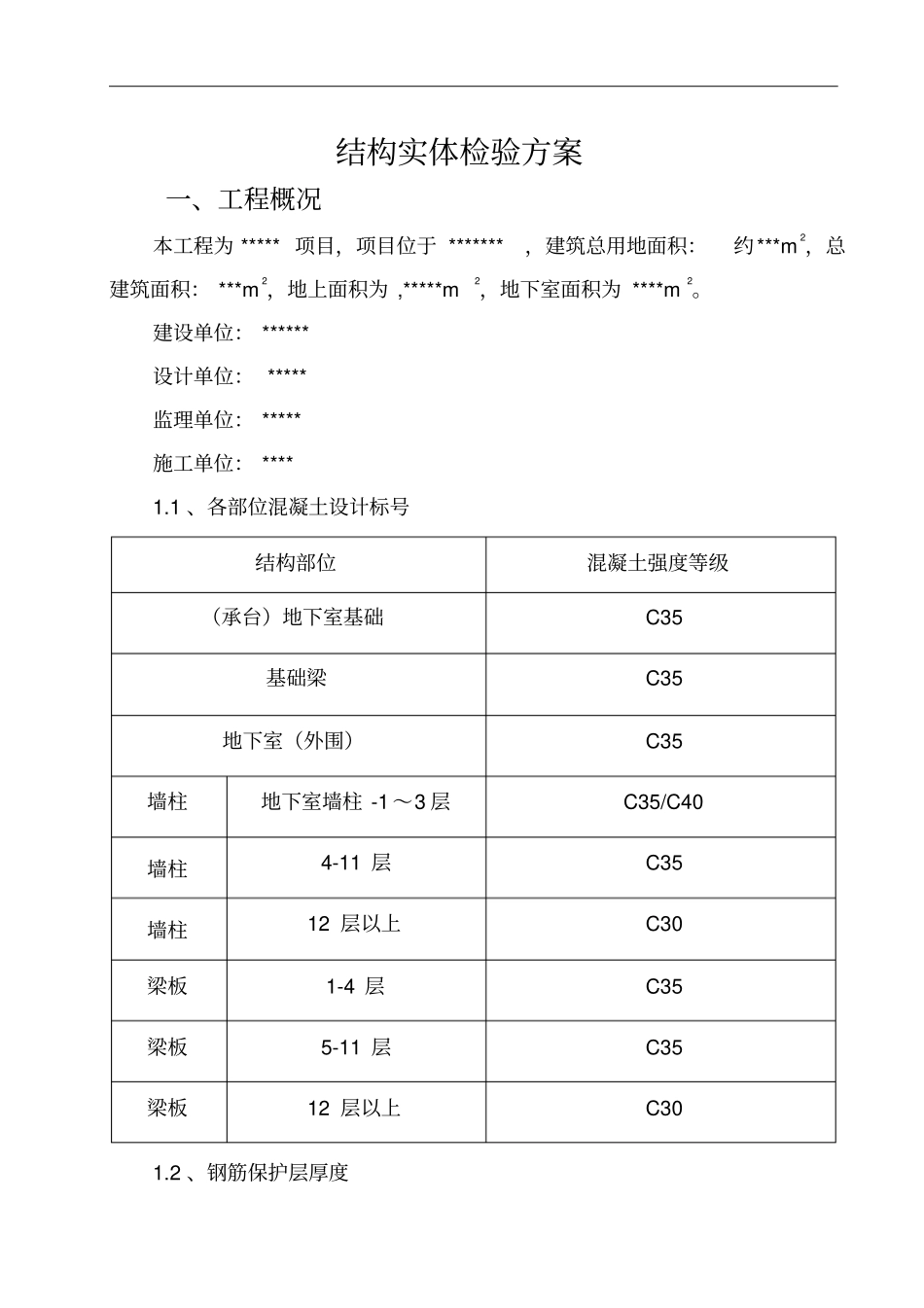

结构实体检验方案一、工程概况本工程为*****项目，项目位于*******，建筑总用地面积：约***m2，总建筑面积：***m2，地上面积为,*****m2，地下室面积为****m2。建设单位：******设计单位：*****监理单位：*****施工单位：****1.1、各部位混凝土设计标号结构部位混凝土强度等级（承台）地下室基础C35基础梁C35地下室（外围）C35墙柱地下室墙柱-1～3层C35/C40墙柱4-11层C35墙柱12层以上C30梁板1-4层C35梁板5-11层C35梁板12层以上C301.2、钢筋保护层厚度金泰海悦轩结构实体检验方案1环境类别板、墙梁、柱一1520二a20251.3、楼板设计厚度名称结构楼板厚度地下室顶板450/400/350/250/200/180㎜各楼层180/160/120/110/100mm屋面180/170/160/130/120/100mm二、编制说明及依据2.1编制说明根据海口市建设工程质量安全监督站建质监总工字[2011]34号文件规定，结合本工程项目结构的特点和构件的重要性，特制定本检验专项方案。2.2编制依据○1本工程的施工图纸○2本工程的施工组织设计○3《混凝土结构工程施工质量验收规范》（GB50204-2002）○4《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）等技术标准○5《建筑工程施工质量验收统一标准》（GB5020300-2001）三、结构实体检测金泰海悦轩结构实体检验方案2对涉及混凝土结构安全的重要部位应进行结构实体检测。结构实体检测由总监理工程师（建设单位项目专业负责人）组织施工项目部、项目监理相关人员见证下，由建设单位委托的有资质的检测机构按结构实体检验方案进行见证检测，且实施过程由该项目的监理人员（2人）进行监督抽查。3.1本工程结构实体检验的范围及内容，范围包括：地下室基础部分以及地上主体部分混凝土结构。具体检测内容应包括：○1混凝土抗压强度；○2钢筋保护层厚度；○3混凝土楼板厚度；3.2混凝土抗压强度回弹检测3.2.1、检测部位的选定：主体结构：主体结构混凝土强度实体检验推行回弹法检测，按建筑总层数的50%楼层进行抽测，每个抽测层抽取不少于3个柱（剪力墙）构件和3个梁构件。当柱（剪力墙）构件超过40个时，增加抽测构件数量按超出构件数量的确10%抽取；当梁构件超过40个时，增加抽测构件数量按超出构件数量的5%抽取。具体的检测部位如下：检测楼层构件数量检测部位（不少于三个检测部位）设计强度地下室剪力墙（暗柱）225个/层1-6轴交1-D轴、1-14轴交1-A轴、3-13轴交3-A轴、3-7轴交3-G轴、2-10轴交D-L轴、D-2轴交D-H轴、D-3轴交D-E轴、D-7轴交D-F轴、D-11轴交D-G轴、D-12轴交D-B轴、D-3轴交D-G轴、D-4轴交D-C轴、2-11轴交D-M轴、3-10轴交3-A轴、3-7轴交3-A轴、3-1轴交3-C轴、D-10轴交D-G轴、D-12轴交D-E轴、D-12轴交D-H轴、D-11轴交D-B、D-1轴交D-H轴、D-3轴交D-C轴C40地下室顶梁342个/层D-1轴交D-C~D-A轴、D-6~D-7轴交D-F轴、D-9轴交D-E~D-F轴、3-7轴交3-A~3-D轴、3-12~3-16轴交3-Q轴、1-17轴交1-A~1-C轴、1-3~1-8轴交1-K轴、2-10轴交D-L~D-K轴、3-4~3-5轴交3-D轴、D-4轴交D-C~D-A轴、C35金泰海悦轩结构实体检验方案3D-6~D-7轴交D-E轴、D-9轴交D-B~D-C轴、D-12~D-13轴交D-D轴、D-11~D-12轴交D-F轴、D-11轴交D-J~D-H轴、D-2轴交D-J~D-H轴、D-3~D-4轴交D-H轴、D-3轴交D-F~D-G轴、D-4~D-5轴交D-F轴、2、4、6、8、10、12、14、16、18、20层剪力墙（暗柱）75个/层1-9轴交1-A轴、1-5轴交1-G轴、2-9轴交2-E轴、2-14轴交2-A轴、3-1轴交3-F轴、3-4轴交3-A轴、2-11轴交2-B轴2层C404~10层C3512~20层C302、4、6、8、10、12、14、16、18、20层顶梁204个/层1-9轴交1-A~1-D轴、1-3轴交1-K~1-M轴、2-11轴交2-B~2-H轴、2-11~2-12轴交2-H轴、3-5~3-7轴交3-A轴、3-5轴交3-A~3-D轴、1-3~1-7轴交1-P轴、1-15轴交1-A~1-D轴、2-6~2-8轴交2-D轴、2-11~2-12轴交2-B轴、3-16轴交3-Q~3-P轴、3-13~3-17轴交3-D轴2~10层C3512~20层C303.2.2、混凝土抗压强度的检验方法：本工程的混凝土抗压强度采用回弹法检测，且按单个构件进行检测，必要时也可采用钻芯法检测，采用上述两种方法检测混凝土强度的，可不留置同条件养护试件。3.2.3、混凝土抗压强度的检验合格判定标准依据：分别为回弹法检测混凝土抗压强度技术规程（JCJ/T23-2011），钻芯...
