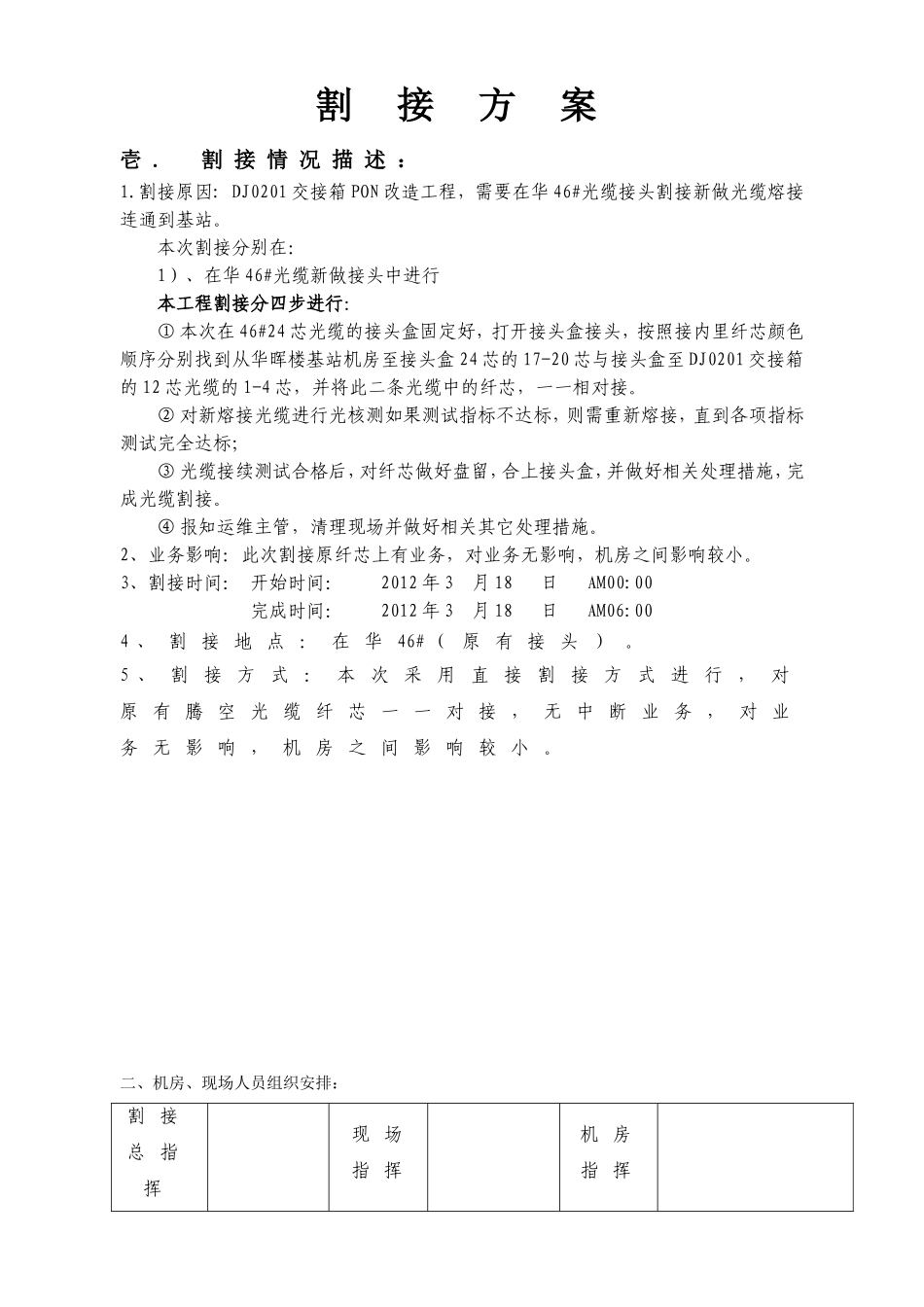

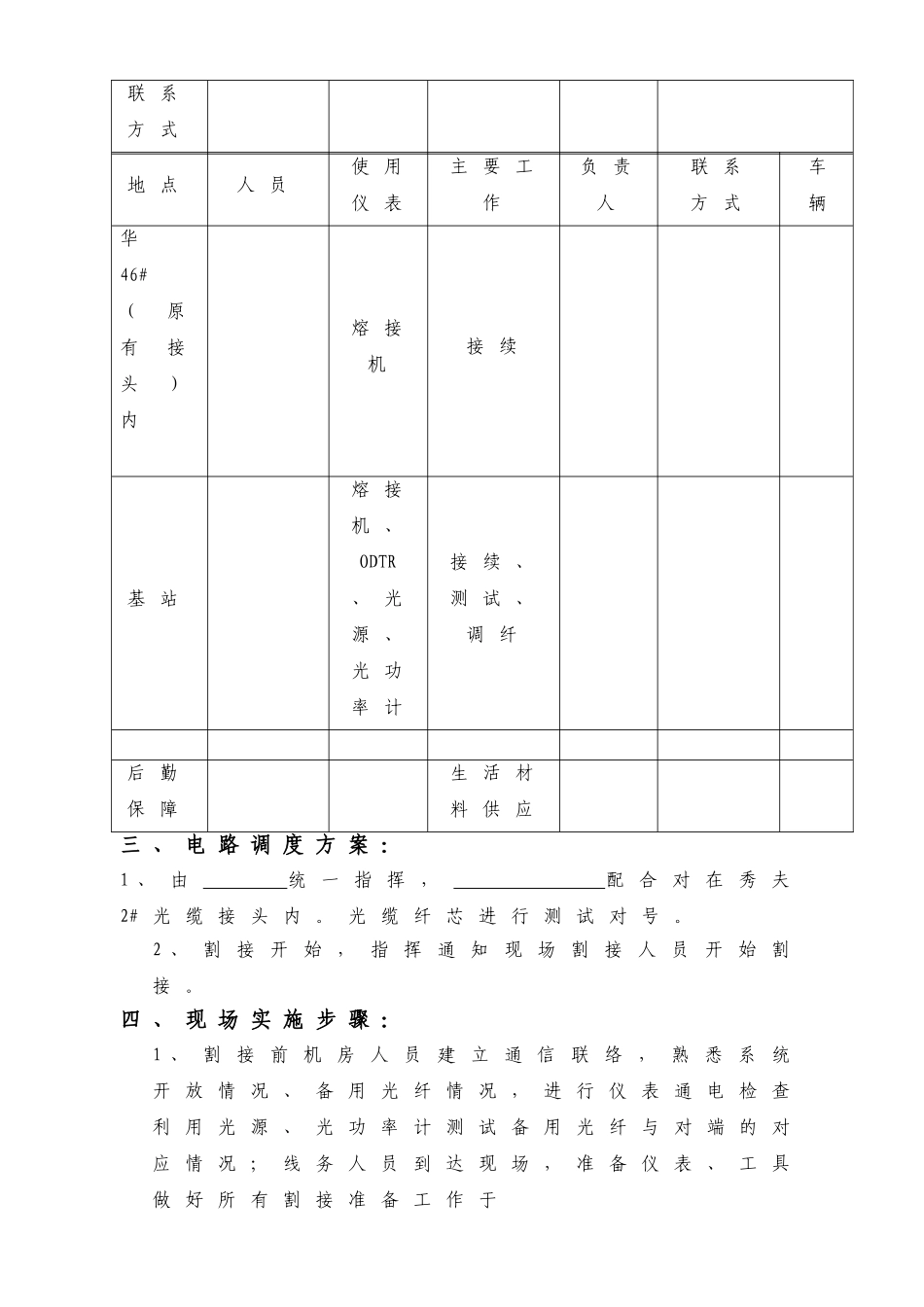

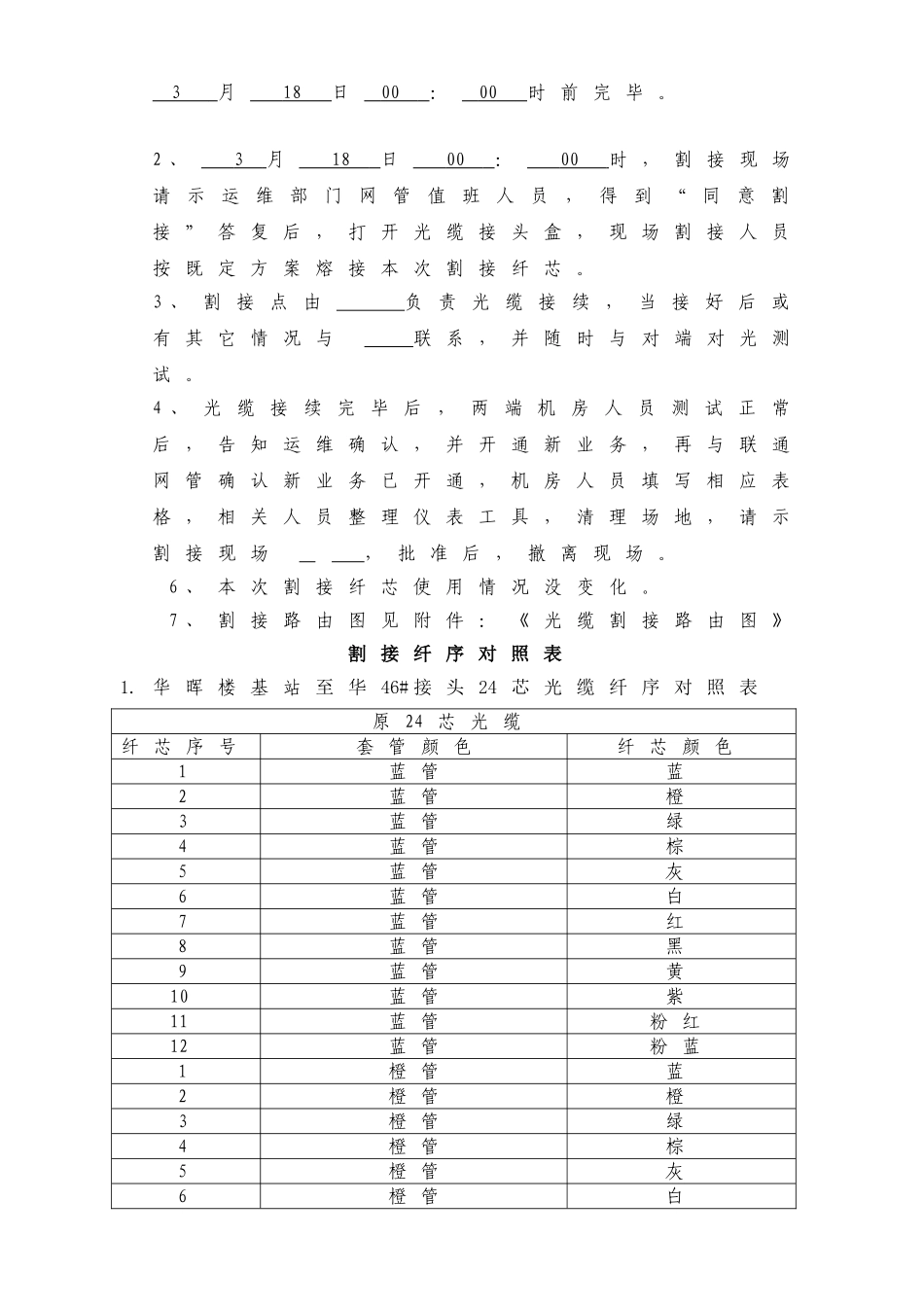

割接方案壱.割接情况描述：1.割接原因:DJ0201交接箱PON改造工程，需要在华46#光缆接头割接新做光缆熔接连通到基站。本次割接分别在：1）、在华46#光缆新做接头中进行本工程割接分四步进行：①本次在46#24芯光缆的接头盒固定好，打开接头盒接头，按照接内里纤芯颜色顺序分别找到从华晖楼基站机房至接头盒24芯的17-20芯与接头盒至DJ0201交接箱的12芯光缆的1-4芯，并将此二条光缆中的纤芯，一一相对接。②对新熔接光缆进行光核测如果测试指标不达标，则需重新熔接，直到各项指标测试完全达标；③光缆接续测试合格后，对纤芯做好盘留，合上接头盒，并做好相关处理措施，完成光缆割接。④报知运维主管，清理现场并做好相关其它处理措施。2、业务影响：此次割接原纤芯上有业务，对业务无影响，机房之间影响较小。3、割接时间：开始时间：2012年3月18日AM00:00完成时间：2012年3月18日AM06:004、割接地点：在华46#（原有接头）。5、割接方式：本次采用直接割接方式进行，对原有腾空光缆纤芯一一对接，无中断业务，对业务无影响，机房之间影响较小。二、机房、现场人员组织安排：割接总指挥现场指挥机房指挥联系方式地点人员使用仪表主要工作负责人联系方式车辆华46#（原有接头）内熔接机接续基站熔接机、ODTR、光源、光功率计接续、测试、调纤后勤保障生活材料供应三、电路调度方案：1、由统一指挥，配合对在秀夫2#光缆接头内。光缆纤芯进行测试对号。2、割接开始，指挥通知现场割接人员开始割接。四、现场实施步骤：1、割接前机房人员建立通信联络，熟悉系统开放情况、备用光纤情况，进行仪表通电检查利用光源、光功率计测试备用光纤与对端的对应情况；线务人员到达现场，准备仪表、工具做好所有割接准备工作于3月18日00：00时前完毕。2、3月18日00：00时，割接现场请示运维部门网管值班人员，得到“同意割接”答复后，打开光缆接头盒，现场割接人员按既定方案熔接本次割接纤芯。3、割接点由负责光缆接续，当接好后或有其它情况与联系，并随时与对端对光测试。4、光缆接续完毕后，两端机房人员测试正常后，告知运维确认，并开通新业务，再与联通网管确认新业务已开通，机房人员填写相应表格，相关人员整理仪表工具，清理场地，请示割接现场，批准后，撤离现场。6、本次割接纤芯使用情况没变化。7、割接路由图见附件：《光缆割接路由图》割接纤序对照表1.华晖楼基站至华46#接头24芯光缆纤序对照表原24芯光缆纤芯序号套管颜色纤芯颜色1蓝管蓝2蓝管橙3蓝管绿4蓝管棕5蓝管灰6蓝管白7蓝管红8蓝管黑9蓝管黄10蓝管紫11蓝管粉红12蓝管粉蓝1橙管蓝2橙管橙3橙管绿4橙管棕5橙管灰6橙管白7橙管红8橙管黑9橙管黄10橙管紫11橙管粉红12橙管粉蓝2.国泰DJ0201至华46#接头12芯光缆纤序对照表12芯光缆纤芯序号套管颜色纤芯颜色1蓝管蓝2蓝管橙3蓝管绿4蓝管棕5蓝管灰6蓝管白7蓝管红8蓝管黑9蓝管黄10蓝管紫11蓝管粉红12蓝管粉蓝五、在用纤芯情况：1、华晖楼基站至华46#接头24芯光缆光纤序号在用纤芯色谱开通业务备注1-6/24F第一管：1分光器在用7-12/24F第二管：13-16/24F第三管：1DJ0101ONU在用17-24/24F第四管：六、应急保障方案：1、割接中采取光电话、移动手机等多种联系方式，确保联络方便。2、在割接中机房所用的尾纤或法兰盘出现故障，应立即更换。3、单个系统调度时间不得超过3分钟，否则应及时恢复。4、出现割接方案中未说明的问题，由割接总指挥统一进行协调。七、后勤保障工作：1、于3月18日前做好割接现场相关准备工作。2、3月17日下午，到现场进行检查、核实。3、所有割接人员熟悉割接方案、光缆色谱。4、准备2部熔接机，2套接续工具，2台发电机，电源线、灯泡和应急灯以及其他必备材料工具等。由负责落实。八、联络电话：姓名手机九、附图1、光缆纤芯分配图：2、光缆路由图：
