主厂房建筑设备安装工程VIP免费

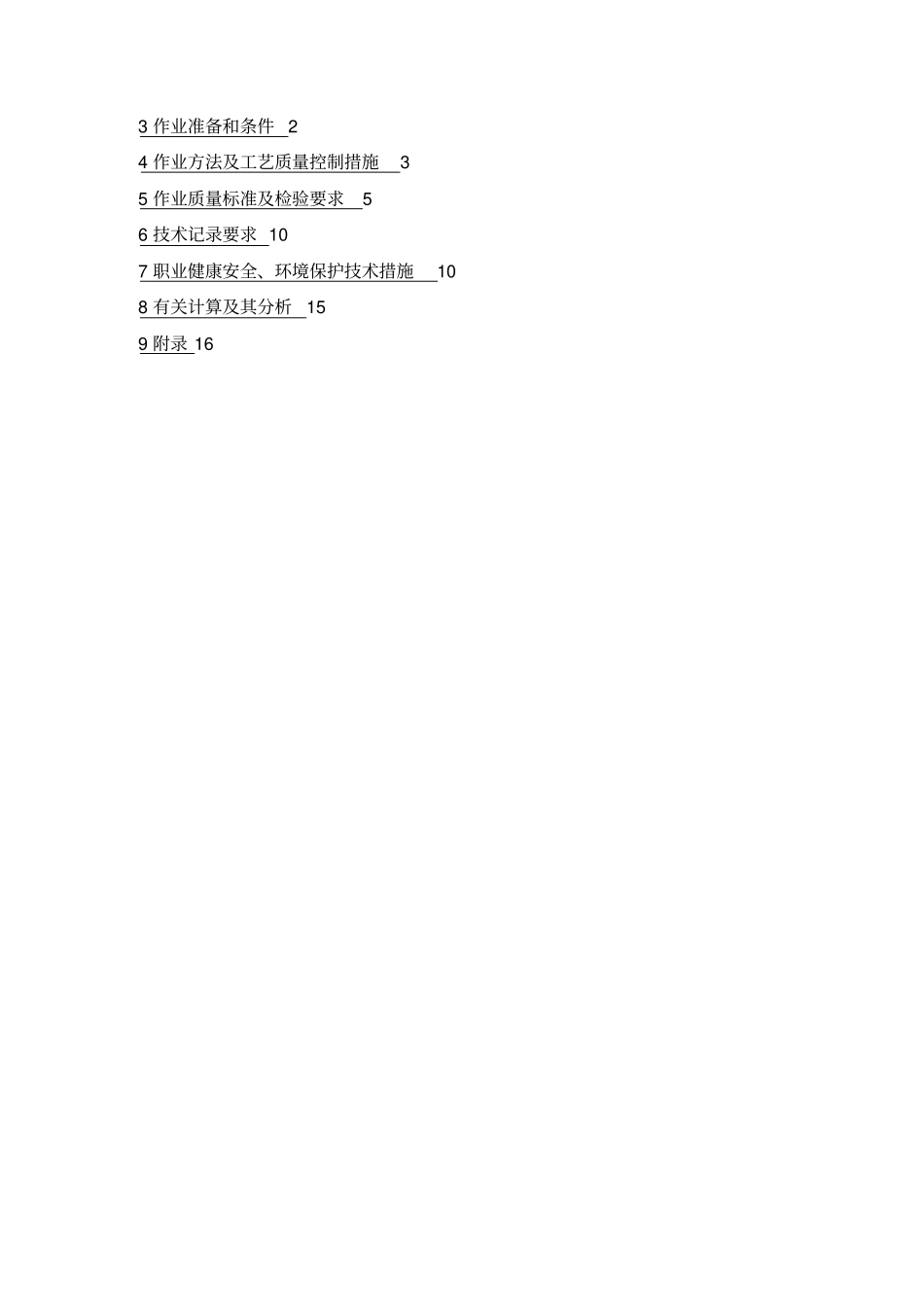

作业指导书编号：工程名称：国电铜陵电厂一期工程作业工程名称：#1主厂房建筑设备安装工程编制单位：安徽电建一公司国电铜陵工程部建筑科批准：安全：质量：技术：审核：编制：时间：时间：时间：时间：时间：时间：出版日期版次第一版目录1作业任务12编写依据23作业准备和条件24作业方法及工艺质量控制措施35作业质量标准及检验要求56技术记录要求107职业健康安全、环境保护技术措施108有关计算及其分析159附录161作业任务1.1工程简况国电铜陵电厂一期工程（2×600MW）主厂房建筑安装工程，包括给排水管安装、管道附件及卫生设备安装。给水系统：水源为室外给水管网接出一根DN50引入管，接入主厂房0m层，沿C排墙输送至加药间和6.4m、13.7m卫生间。排水系统：室内排水系统为污水、废水分流系统，0m地面水通过A、B、D排地漏接下水管道排入室外管道；粪便污水通过UPVC管排入室外污水井，并最终排入厂区污水处理站。卫生设备安装主要集中在0m、6.4m、13.7m卫生间。1.2作业工程范围本作业指导书尽适用主厂房上下水及卫生设备安装。（采暖、通风、空调等施工工程另出作业指导书）1.3工程量及其做法主要设备、材料、加工品、工程量计划表序号材料名称规格型号数量备注1给水PP-R管DN15－DN50280m2截止阀DN15－DN4010个3通气帽DN50、DN1002个4检查口De150、De1106个5地漏DN40—DN1583个6排水UPVC管DN150—DN50780m7三通De110—De30020个8弯头De110—De30012套9闷头De110—De3004个10挂式小便器陶瓷3套包括标准图中所有附件11蹲式大便器陶瓷6套包括标准图中所有附件12洗涤盆陶瓷8套包括标准图中所有附件13洗脸盆陶瓷4套包括标准图中所有附件14重型球墨铸铁支座Φ7002个15重型球墨铸铁井盖Φ7002个16虹吸式落水口De15010个1.4工期要求见下面计划施工工程计划开工计划完工0m排水管道安装2007.06.252007.06.30厕所给、排水安装2007.07.202007.08.20主厂房卫生设备安装2007.08.202007.09.20主厂房屋面排水管安装2007.09.102007.10.102编写依据2.1、《电力建设施工质量验收及评定规程》DL/T5210.1-20052.2、《建筑施工手册》（第四版）2.3、《电力建设安全工作规程》（火力发电厂部分）2.4、《主厂房建筑施工图》（F402401S-T0301）2.5、《主厂房上下水道布置图》（F402401S-S1501）2.6、《施工工程作业指导书编制导则》Q/AEPC-MGC06-20022.7、《建筑施工组织专业设计》（TL03-TJZ）2.8、《建筑通用图》（F402401S-T0202）2.9、《给排水标准图集》97S1472.10、《建筑给排水及采暖工程施工质量验收规范》GB50242-20022.11、有效的设计变更通知单、工程联系单及各类会议纪要等2.12、《工程建设标准强制性条文》房屋建筑部分20023作业准备和条件3.1作业人员技术员质检员安全员水工普工架子工操作工王铁柱查普才陈建国53人4人1人施工员材料员焊工电工安装工驾驶员油漆工阮永炎王庆彩刘高宇21人51人2电工、焊工、架子工、操作工为特殊工种，其作业人员必须经过国家规定的专业培训，持证（特殊作业人员操作证）上岗。3.2技术准备施工前，会同工程科与其它专业做好图纸会审，并组织施工人员进行技术交底，以避免出现不必要的返工。3.3材料准备a)对于材质的要求，各种进场材料必须符合国家或部颁标准有关质量技术要求，并有产品合格证明和检验报告，还应做好对不同材料的进场检验和实验工作；b)把好材料质量关，并做到跟踪资料齐全。3.4主要机具配备主要机具需用计划表序号机具名称规格型号数量备注l电焊机500A1台2切割机2001台3手电钻1台4电锤2台3.5作业条件3.5.1力能供应施工时，专业工程处电维护人员应检查照明和机械、工器具、施工用电设备线路的完好性，以确保正常供电。3.5.2对上道工序的要求上道工序不验收合格，不得进行下一道工序的施工作业。3.5.3对工作环境的要求现场应安排好适当的工作场地、工作棚和料具。要求现场施工人员听从指挥，不得随意行事。3.5.4对配合工种的要求主厂房建筑设备安装施工时，要求各配合工种必须满足现场施工进度的要求，相互密切配合。3.5.5对道路及施工场地的要求保证施工道路通畅，并及时清理、保洁；施工场地布置合理、整洁、有序。4作业方法及工艺质量控制措施4....
