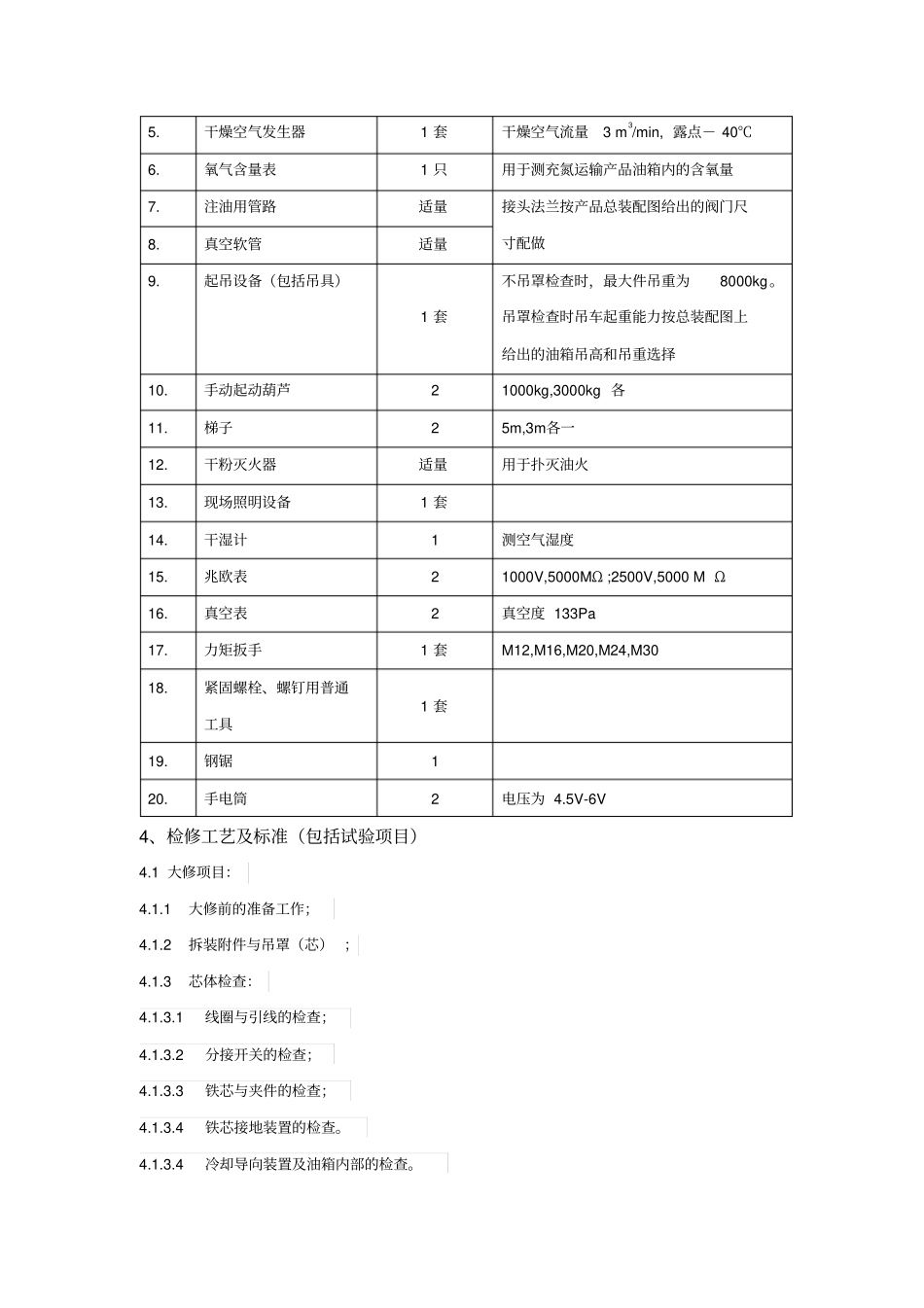

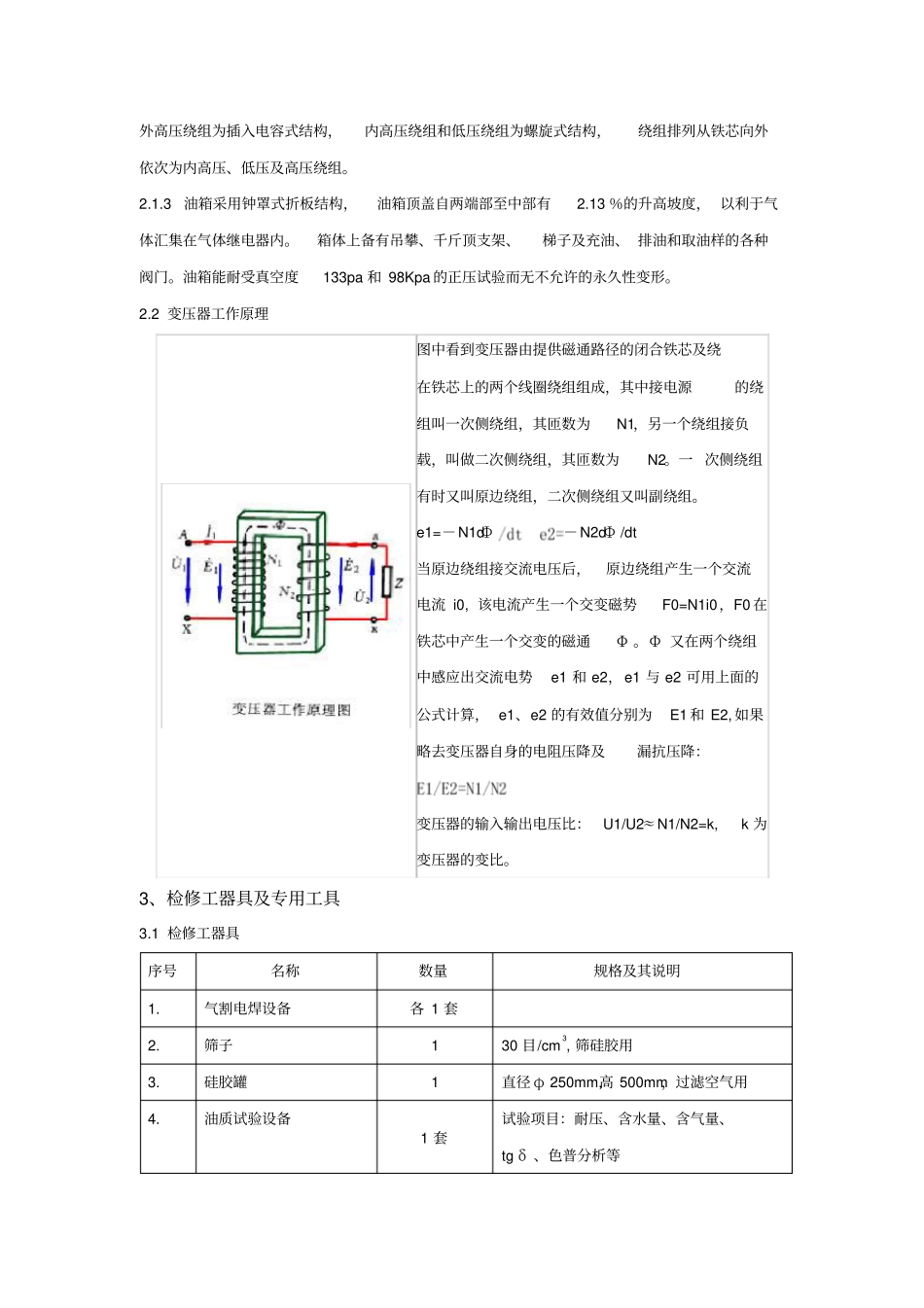

主变压器检修规程1、设备技术规范型式：户外双绕组强油风冷单相油浸电力变压器型号:DFP-240000/500额定容量:240000KVA额定电压：550/√3/22KV额定电流：755.8/10909.1A频率：50HZ联结组标号:Ⅰi冷却方式：ODAF短路阻抗：14％空载电流：0.18％空载损耗：109.1KW负载损耗：413.6KW极性：减极性中性点接地方式：中性点死接地调压方式：无激磁调压调压位置：外高压绕组的末端器身重：126t上节油箱重：12.2t油重：34.1t变压器油牌号：DB-25制造厂家:保定天威电气股份有限公司2、设备结构及工作原理2.1结构简介2.1.1铁芯结构铁芯为单相三柱式结构，铁芯片通过箱盖上的套管一点引出，并通过铜母线引至油箱下部与接地板连接。2.1.2绕组结构外高压绕组为插入电容式结构，内高压绕组和低压绕组为螺旋式结构，绕组排列从铁芯向外依次为内高压、低压及高压绕组。2.1.3油箱采用钟罩式折板结构，油箱顶盖自两端部至中部有2.13％的升高坡度，以利于气体汇集在气体继电器内。箱体上备有吊攀、千斤顶支架、梯子及充油、排油和取油样的各种阀门。油箱能耐受真空度133pa和98Kpa的正压试验而无不允许的永久性变形。2.2变压器工作原理图中看到变压器由提供磁通路径的闭合铁芯及绕在铁芯上的两个线圈绕组组成，其中接电源的绕组叫一次侧绕组，其匝数为N1，另一个绕组接负载，叫做二次侧绕组，其匝数为N2。一次侧绕组有时又叫原边绕组，二次侧绕组又叫副绕组。e1=－N1dФ－N2dФ/dt当原边绕组接交流电压后，原边绕组产生一个交流电流i0,该电流产生一个交变磁势F0=N1i0，F0在铁芯中产生一个交变的磁通Φ。Ф又在两个绕组中感应出交流电势e1和e2，e1与e2可用上面的公式计算，e1、e2的有效值分别为E1和E2,如果略去变压器自身的电阻压降及漏抗压降：变压器的输入输出电压比：U1/U2≈N1/N2=k,k为变压器的变比。3、检修工器具及专用工具3.1检修工器具序号名称数量规格及其说明1.气割电焊设备各1套2.筛子130目/cm3,筛硅胶用3.硅胶罐1直径φ250mm,高500mm，过滤空气用4.油质试验设备1套试验项目：耐压、含水量、含气量、tgδ、色普分析等5.干燥空气发生器1套干燥空气流量3m3/min,露点－40℃6.氧气含量表1只用于测充氮运输产品油箱内的含氧量7.注油用管路适量接头法兰按产品总装配图给出的阀门尺寸配做8.真空软管适量9.起吊设备（包括吊具）1套不吊罩检查时，最大件吊重为8000kg。吊罩检查时吊车起重能力按总装配图上给出的油箱吊高和吊重选择10.手动起动葫芦21000kg,3000kg各11.梯子25m,3m各一12.干粉灭火器适量用于扑灭油火13.现场照明设备1套14.干湿计1测空气湿度15.兆欧表21000V,5000MΩ;2500V,5000MΩ16.真空表2真空度133Pa17.力矩扳手1套M12,M16,M20,M24,M3018.紧固螺栓、螺钉用普通工具1套19.钢锯120.手电筒2电压为4.5V-6V4、检修工艺及标准（包括试验项目）4.1大修项目：4.1.1大修前的准备工作；4.1.2拆装附件与吊罩（芯）；4.1.3芯体检查：4.1.3.1线圈与引线的检查；4.1.3.2分接开关的检查；4.1.3.3铁芯与夹件的检查；4.1.3.4铁芯接地装置的检查。4.1.3.4冷却导向装置及油箱内部的检查。4.1.5套管的检查。4.1.6油枕的检修。4.1.7压力释放器的检修。4.1.8呼吸器的检修：4.1.9冷却装置（散热器、冷油器、潜油泵）及管阀的检修。4.1.10瓦斯继电器、信号温度计、电阻测温计的拆卸安装及检验。4.1.11变压器干燥。4.1.12变压器油的过滤与处理。4.1.13变压器油箱的检查。4.2小修项目：4.2.1外壳及阀门的清扫，处理漏渗油，必要的补漆或重涂漆。4.2.2清扫检查套管，配合预防性试验，拆引线接头，校紧接头螺栓。4.2.3取油样及补充油。4.2.4检查或更换瓦斯继电器。4.2.5油枕的检查（油位计、密封胶襄、低油位监视组织及沉积器）。4.2.6呼吸器更换变色硅胶。4.2.7压力释放器的检查。4.2.8潜油泵检修及消除漏渗油。4.2.9散热器冷却风扇电机的检修。4.2.10检查或更换信号温度计、电阻测温计。4.2.11分接开关的检查（配合预防性试验，每年进行一次）。4.2.12检查外部接地情况。4.2.13各附件的联结处法兰的检查，校紧螺丝。4.3大修前的准备工作。4.3.1熟悉和掌握变压器运行情况及大修原因，查阅其缺陷记录，历次的有关试验...
