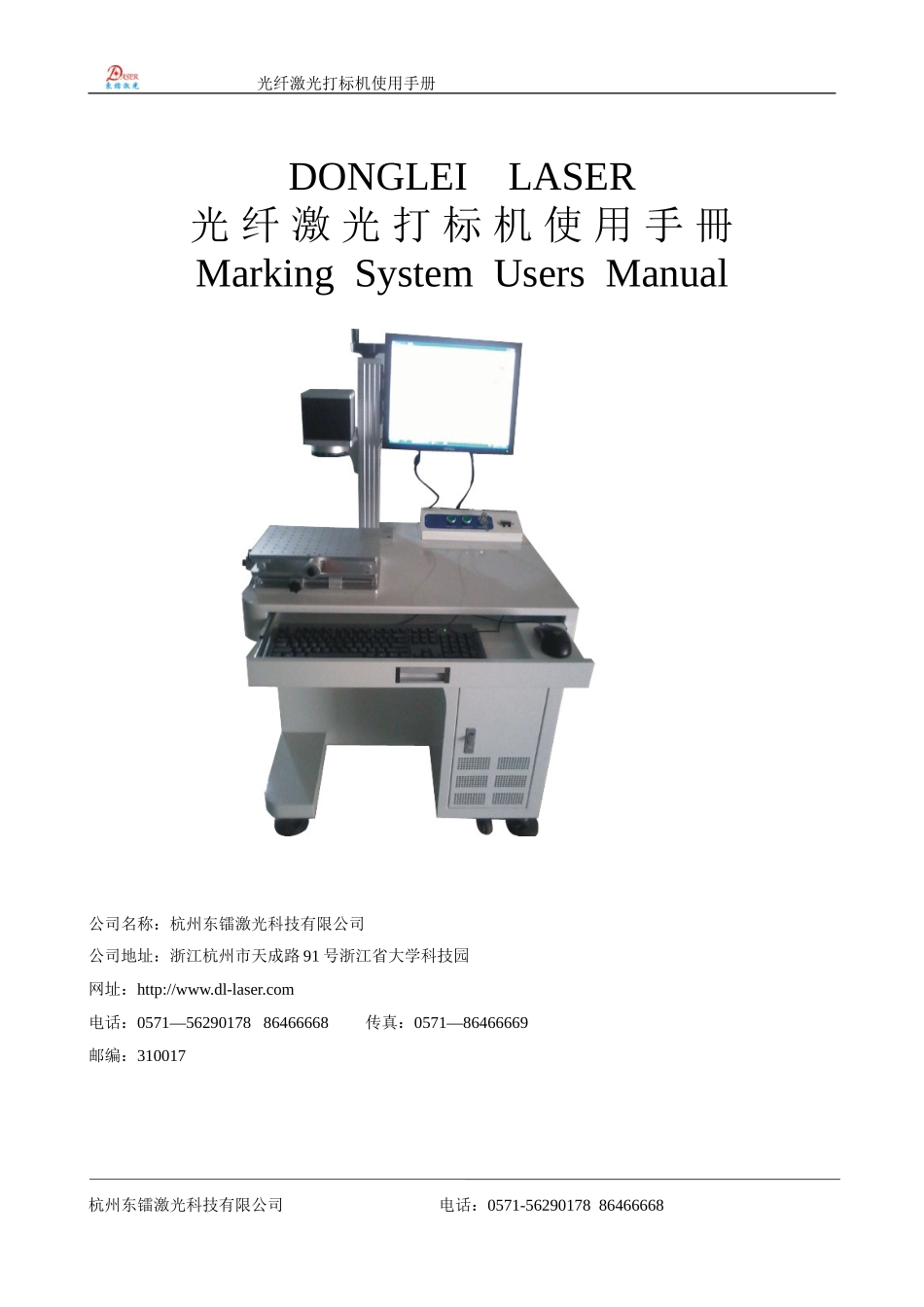

光纤激光打标机使用手册DONGLEILASER光纤激光打标机使用手冊MarkingSystemUsersManual公司名称：杭州东镭激光科技有限公司公司地址：浙江杭州市天成路91号浙江省大学科技园网址：http://www.dl-laser.com电话：0571—5629017886466668传真：0571—86466669邮编：310017杭州东镭激光科技有限公司电话：0571-5629017886466668光纤激光打标机使用手册目录光纤激光打标机机安全警告前言概述与型号1，laser标记机基本原理和工作的原则2，技术参量3，安装并调试4，硬件与操作5，简单故障处理警告！杭州东镭激光科技电话：0571-56290178864666668光纤激光打标机使用手册除被规定操作之外，对系统所有其他操作，也许造成操作员遭受激光辐射!DONGLEILASER系列激光打标机采用封闭的激光光路设计，可以有效地防止激光辐射的泄漏。激光器正常工作期间，打标机內部不得增设任何零件和物品。不得在密封罩打开的状态下使用本标记系统。严禁用眼睛直视出射激光或反射激光，以防损伤眼睛！电器安全对标记系统中电器设备进行的维护、调整必须有经过培训的对本系统各部分都熟练的专业人员进行，以下几点特別注意：若设备不工作时维护调整不需运行时，勿接通电源。更换激光器时，切勿接通系统电源，且电源正负极不要装反。系统应有良好的接地，并应定期检查。尽可能用一只手操作电器设备，以防在人体上构成回路。本标记系统的测试，有些需采用一些特殊的测量技术，参考地选择由专业人员決定。警告：机器工作中禁止将手伸到激光镜头下严禁用眼睛直视出射激光或反射激光，以防损伤眼睛杭州东镭激光科技电话：0571-56290178864666668光纤激光打标机使用手册前言尊敬的客户您好:非常感谢您采用东镭激光科技有限公司的激光设备，在使用之前请仔细阅读说明书，有任何疑问请致电我公司售后部，我们会第一时间为您解决一切问题。激光标记机是一种集光学、精密机械、激光技术、电子技术、计算机和控制技术于一体的高新技术产品。正确使用和维护此系统，对于更好的发挥其效能及延长寿命具有十分重要的意义。通过本手冊您能对激光打标机系统的工作原理有一个初步了解，并希望能按照所介绍的方法，步骤对打标机进行正确的使用和维护。1概述与型号1.1概述光纤激光打标机，一般采用光纤激光器作为激光光源，整机寿命在10万小时左右，相比其他类型激光打标机寿命更长、光束质量更好，电光转换效率在28%以上，相对于其他类型激光打标机2%-10%的转换效率优势很大，在节能环保等方面性能卓著。1.2型号DL-GX-20W设计序号振镜代号进口振镜输出最大功率20W电源单相激光类型IPG激光2DONGLEILASER标记系统结构及工作原理2.1整机基本构成及工作原理DONGLEILASER标记系统有光纤激光器、主控柜、计算机控制系统、光学扫描振镜及其驱动器、升降工作台組成。工作原理：它采用多个小功率风冷激光二极管作为泵浦源，通过多分枝耦合进单根激光光纤，以掺稀土元素（Nd，Yb或者Er）光纤作为激光介质，以反射镜，光纤光栅作为谐振腔，可脉冲和连续运转。新型光纤激光器具有单模输出，散热特性好，效率高，结构紧凑等特点，特别适合高精度的激光标刻工业。典型的10-100KHz高重复率工作，10W-20W平均功率输出的光纤激光器成品的体积仅有22′25′10cm,而且没有水冷系统，体积大为缩小。因为激光二极管是低电压工作，光纤激光器的电光效率高达70％，驱动电源的大小与灯泵Nd-YAG激光器相比是微不足道的。2.2DONGLEILASER系列标记机部件结构及原理2.2.1主控柜结构和原理主控柜结构：电脑及控制软件、激光电源、振镜电源组成。2.2.2主控箱面板说明光纤机1面板图杭州东镭激光科技电话：0571-56290178864666668光纤激光打标机使用手册光纤机2面板图光纤机3面板图2.2激光电源2.2.1X、Y、振镜及驱动器X、Y、振镜及驱动器组成的系统用于激光的高精密扫描和精密定位。定位。振镜采用高稳定性精密位置检测传感技术及动磁式和动圈式偏转工作方式、设计，驱动器采用全新拓扑结构电路设计，在计算机控制下输出一个伺服信号控制振镜偏转，从而精确地标记出各种图形。2.2.2光纤激光器光纤激光管和扩束镜共同组成，将它们固定在燕尾槽之上。2.2.4光学...
